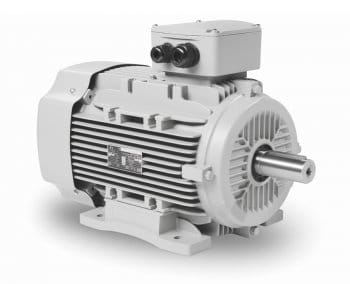

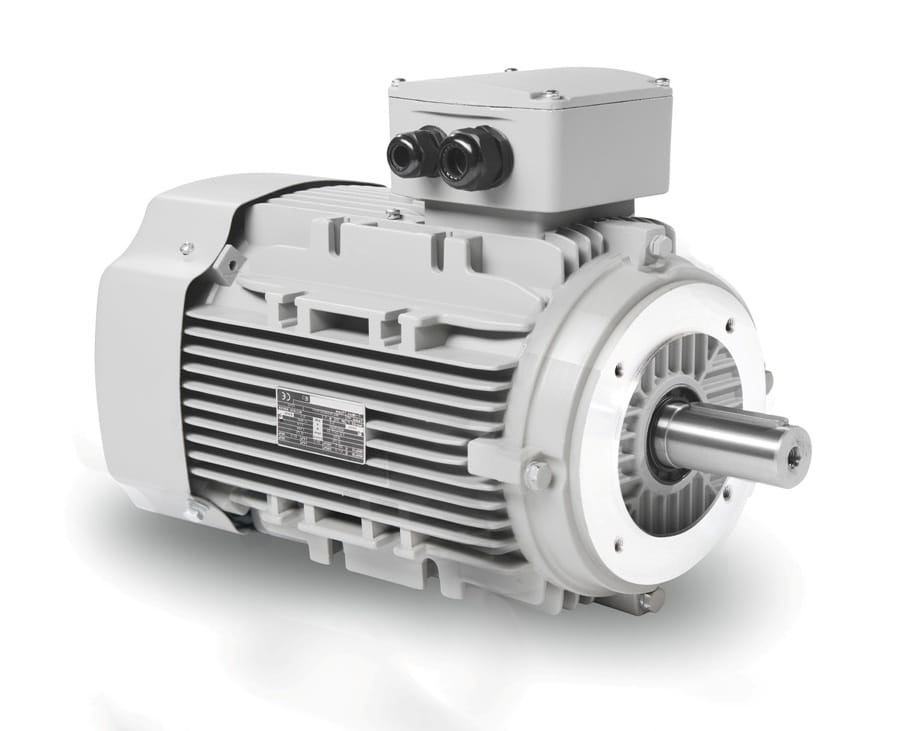

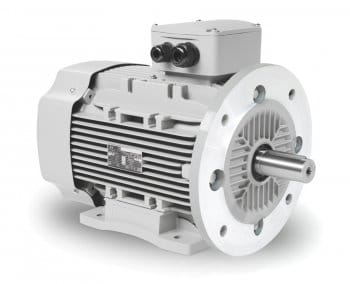

Elektromotor 0,75 kW, 680 ot./min, 400 V, 1AL-100L1-8

Dlouhý popis produktu

Připravený k osazení do výrobních uzlů s pravidelným chodem

Elektromotor 1AL-100L1-8 je řešení pro stroje a technologické celky, kde se očekává klidný pracovní rytmus, spolehlivé mechanické uložení a bezproblémové zařazení do provozu. Výkon 0,75 kW ve spojení s jmenovitými otáčkami 680 ot./min vytváří z tohoto modelu 8-pólový pohon vhodný tam, kde má pohyb plynout rovnoměrně a bez prudkých reakcí. Takový charakter je užitečný u plnicích linek, dávkovacích šneků, menších pásových dopravníků, třídicích stolů, etiketovacích modulů, oběhových čerpadel, větracích sekcí, sušicích tunelů, míchacích nádob s lehčím zatížením i u pomocných otočných mechanismů. V těchto zařízeních bývá důležité, aby motor po osazení nevytvářel zbytečné rázy a aby jeho chod bylo možné dlouhodobě udržet v ustáleném tempu.

Z praktického hlediska pomáhá i samotná konstrukční velikost. Rám 100 mm je vhodný pro kompaktní i univerzálnější strojní sestavy, kde je třeba spojit průmyslové provedení s rozumnými nároky na prostor. Rozměry balení 405 × 230 × 295 mm a hmotnost balení 23 kg usnadňují manipulaci při skladování, přepravě i při přípravě na montáž. Směr otáčení je možný na obě strany, což dává větší volnost při začlenění do různých mechanických uspořádání. Součástí provedení jsou kabelové průchodky 2-M25X1.5, takže připojení lze řešit v běžném průmyslovém standardu bez potřeby improvizace.

Ložiska, vyvážení a klidný mechanický chod

V provozu rozhoduje i to, jak se motor chová po spojení s mechanikou stroje. Tento model využívá ložiska 6206-2Z na straně DE i NDE, což vytváří pevný základ pro pravidelný chod a jisté uložení rotoru. Vibrace 2,8 mm/s v třídě A podporují vyrovnaný běh, což je důležité při spojení s řemenicí, spojkou nebo dalším přenosovým prvkem. Vyvážení s polovičním perem je praktické při běžném napojení na průmyslovou mechaniku. Setrvačnost rotoru 0,0095 kg/m² napovídá, že motor reaguje rozumně při rozběhu i při změně pracovního stavu. V praxi to pomáhá zejména u zařízení, kde se pohyb opakuje po celou směnu. Například při posuvu obalů, při plynulém otáčení výrobku, při třídění kusového materiálu nebo při dávkování granulátu a prášků není žádoucí, aby mechanika dostávala zbytečně tvrdé impulzy.

Elektrické připojení bez složitého začlenění

Elektromotor 1AL-100L1-8 je určen pro napájení 230/400 V při 50 Hz se zapojením Δ/Y. Jmenovitý proud dosahuje 4,00 A při 230 V a 2,3 A při 400 V, což zjednodušuje návrh jištění, spínání i celkového elektrického napojení v běžné průmyslové síti. Motor podporuje DOL, je vhodný pro řízení frekvenčním měničem a stejně tak i pro použití se softstartérem. To dává při návrhu stroje větší volnost. U jednoduchých zařízení může být výhodou přímé spuštění, u citlivější mechaniky zase jemnější náběh nebo úprava pracovního tempa. Model je součástí série 1AL OPTIMAL, která je postavena na hliníkové konstrukci, rychlém uvedení do provozu a dobré kompatibilitě v průmyslových aplikacích.

Výkon, otáčky a chování při zatížení

Při 0,75 kW nejde o pohon určený pro vysokorychlostní přenos energie. Jeho přínos je v tom, že dokáže spolehlivě pohánět zařízení, kde se výkon přenáší průběžně, kultivovaně a bez potřeby agresivního nástupu. Jmenovité otáčky 680 ot./min jsou vhodné pro technologie, kde se materiál posouvá, promíchává, cirkuluje nebo dávkuje v rovnoměrném taktu. To je důležité například u menších balicích linek, u naváděcích dopravníků, u oběhu kapalin v technologických okruzích, u lehčích míchadel, u sušení s řízeným prouděním vzduchu nebo u pracovních stolů, které se mají pohybovat klidně a přesně.

Poměr rozběhového momentu 2,0 vůči jmenovitému momentu dává motoru dobrý základ pro spolehlivý start. Poměr zvratného momentu 1,8 pomáhá udržet chod při běžných změnách odporu a poměr rozběhového proudu 4,0 je důležitý při návrhu ochrany a spouštění. Typ zatížení je určen pro parabolickou nebo lineární křivku, takže motor přirozeně zapadá do provozů s ventilátory a čerpadly, ale stejně tak i do mechanických úloh s plynulým posuvem a pravidelným pracovním cyklem.

Pracovní podmínky, které má pod kontrolou

Při každodenním nasazení má význam i odolnost vůči prostředí a tepelná stabilita. Krytí IP55 pomáhá chránit motor v prostředí s prachem, vzdušnou vlhkostí a běžnými provozními nečistotami. Chlazení IC411 podporuje odvod tepla při standardním zatížení a izolační třída F spolu s nárůstem teploty B vytváří vhodný základ pro spolehlivý chod v delších pracovních intervalech. Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení a dostupné režimy S1, S2, S3 a S4-S9 umožňují motor zařadit do trvalého provozu i do opakovaných cyklů. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 59 dB(A) podporuje kultivovaný chod v zařízeních, která pracují v kompaktní hale nebo blíže k obsluze. Ložiskové uložení využívá mazivo na lithiovém základě č. 2.

Elektromotor 1AL-100L1-8 je vhodný pro provozy, kde má být montáž přímočará, chod stabilní a mechanická i elektrická stránka dobře zvládnutelná už od prvního osazení. Nabízí 8-pólový charakter, kompaktní rám 100 mm a průmyslové provedení připravené na pravidelnou službu v širokém okruhu výrobních i obslužných zařízení.
