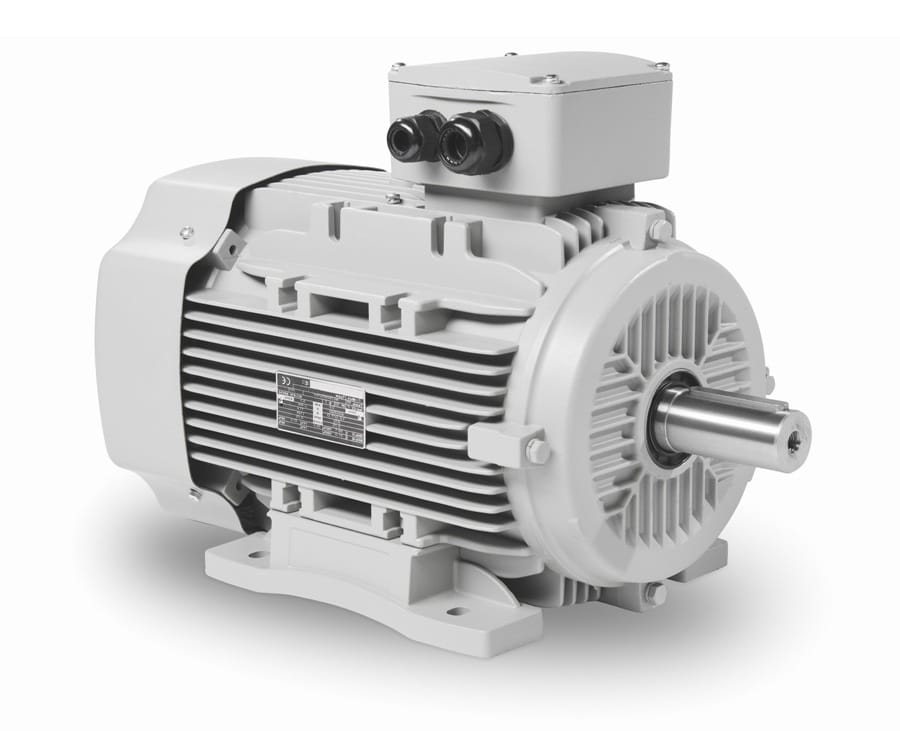

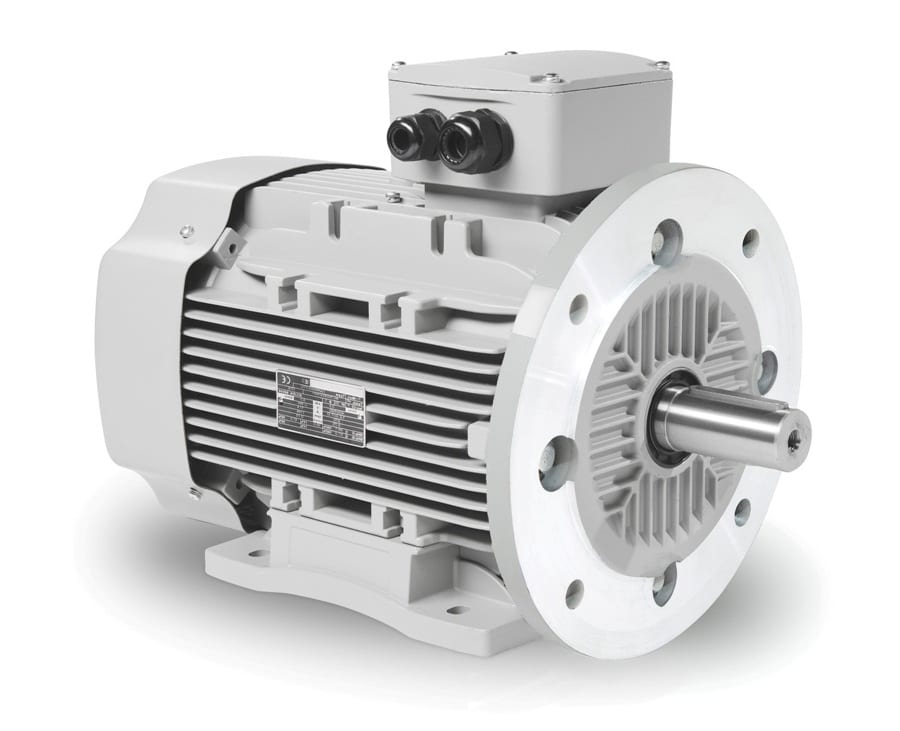

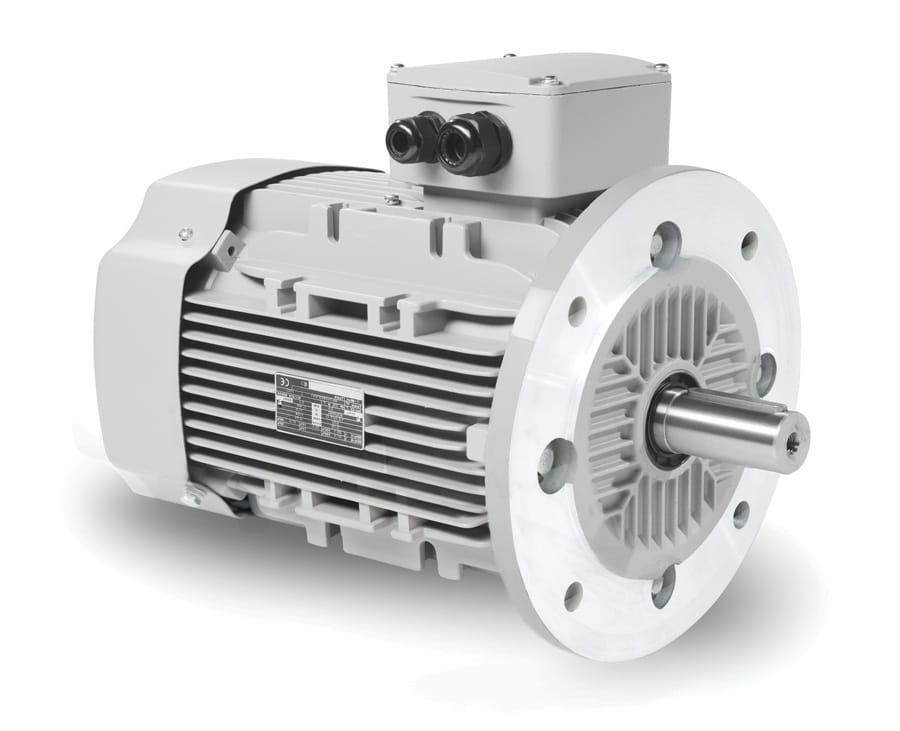

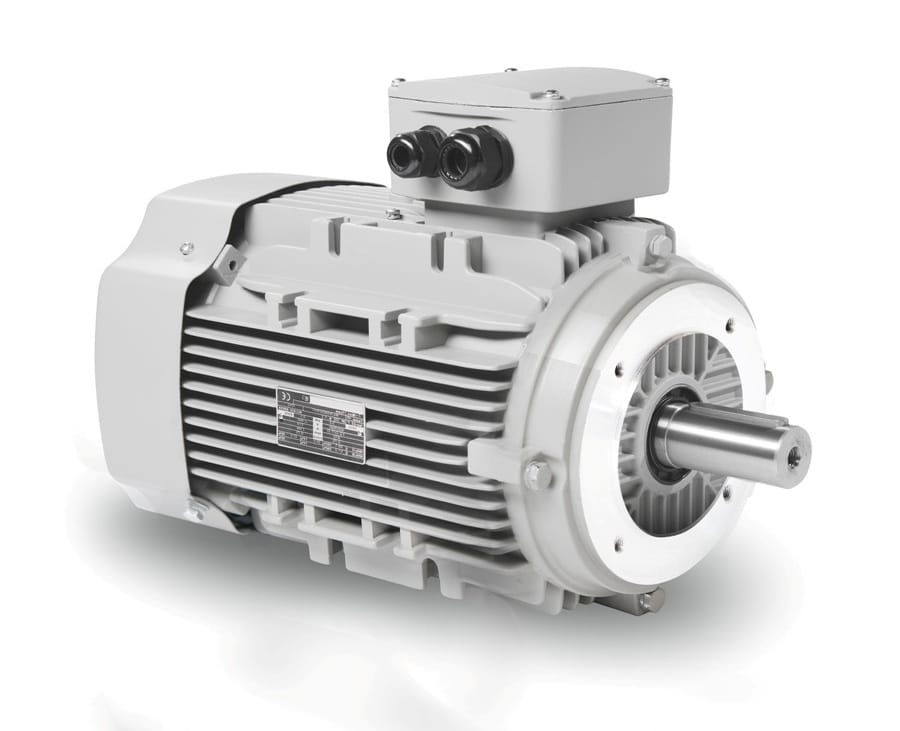

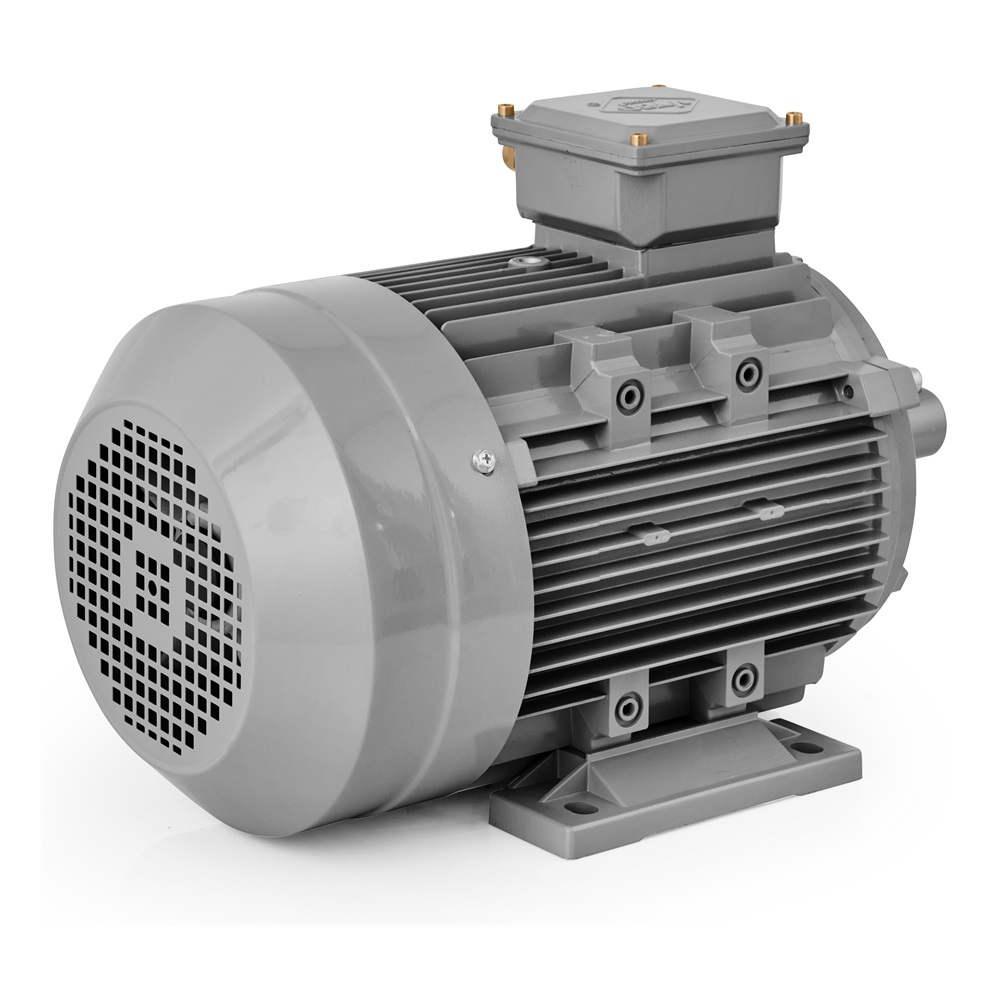

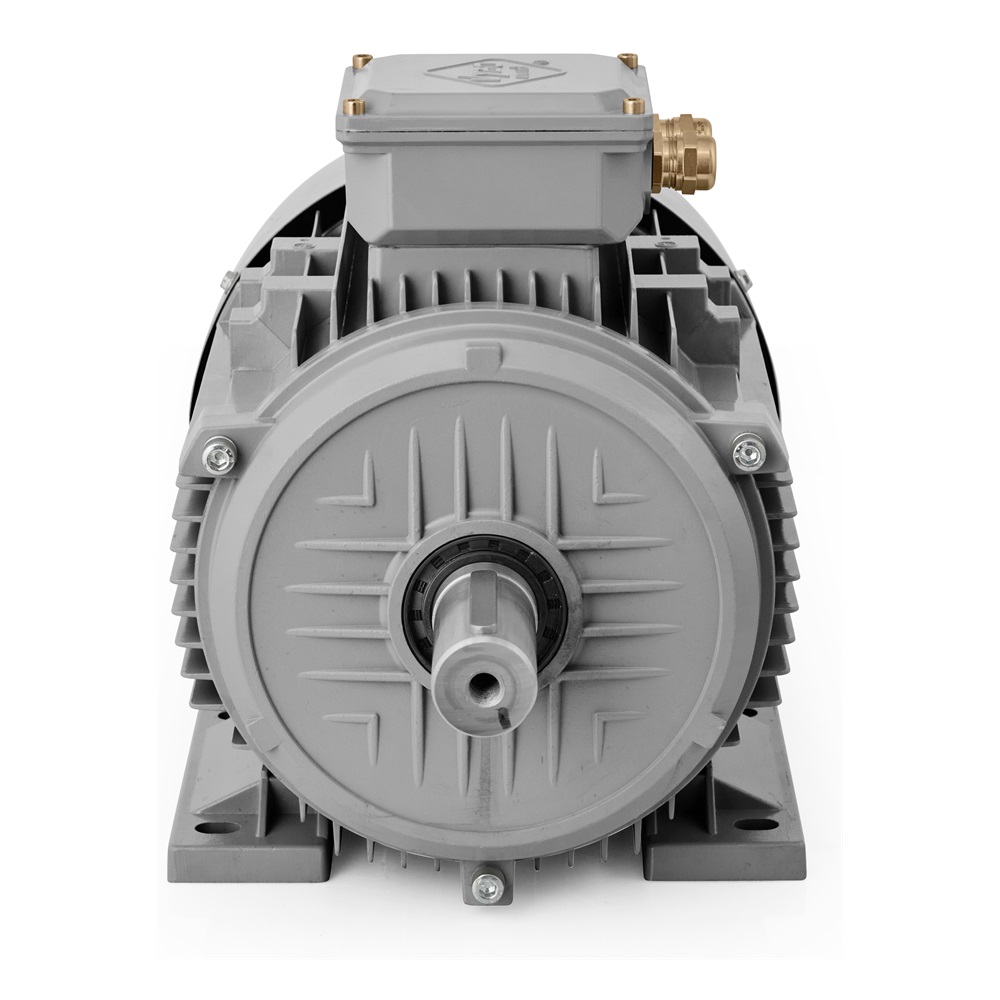

Elektromotor 2,2 kW, 710 ot./min, 400 V, 1AL-132S-8

Dlouhý popis produktu

Pohon pro technologie, které potřebují klidný a vytrvalý chod

V mnoha provozech není rozhodující vysoká rychlost, ale to, aby se pohyb přenášel plynule, bez trhavých reakcí a s jistotou po celou směnu. Elektromotor 1AL-132S-8 s výkonem 2,2 kW a jmenovitými otáčkami 710 ot./min je určen právě pro takový typ nasazení. Svůj význam má v technologiích, kde se materiál míchá, dopravuje, dávkuje, cirkuluje nebo rovnoměrně posouvá. Hodí se proto do míchacích zařízení, pásových dopravníků, šnekových podavačů, oběhových čerpadel, ventilátorových sekcí, odsávacích jednotek, třídicích stolů, plnicích linek, sušicích sestav i do pomaloběžných rotačních pracovních uzlů. V takových aplikacích je důležité, aby motor držel tempo technologie a nevnášel do ní zbytečně prudký nástup.

Právě 8-pólové provedení dává tomuto modelu provozní charakter, který se dobře uplatní tam, kde má mechanika pracovat klidně a předvídatelně. Otáčky 710 ot./min při frekvenci 50 Hz vytvářejí základ pro stabilní pracovní rytmus při čerpání médií, při posuvu obalů a výrobků, při cirkulaci vzduchu i při pravidelném míchání obsahu nádrží. Výkon 2,2 kW přitom poskytuje dostatečný základ pro provozy, kde je potřeba přenášet pohyb spolehlivě a dlouhodobě, nikoli pouze krátkodobě nebo nárazově. Tento elektromotor tak dobře zapadá do výrobních i obslužných zařízení, která běží opakovaně nebo nepřetržitě a potřebují vyrovnané chování během celého pracovního cyklu.

Rozběh a zatížení v reálných pracovních podmínkách

U pomaloběžnějšího průmyslového pohonu má velký význam to, jak se motor chová při startu a při běžných změnách odporu. Poměr rozběhového momentu 2,0 vůči jmenovitému momentu znamená, že motor má dobrý základ pro jistý náběh. Poměr zvratného momentu 1,8 pomáhá udržet chod při kolísání zatížení a poměr rozběhového proudu 6,0 je důležitý při volbě elektrické ochrany a způsobu spouštění. V praxi to má význam například u dopravníků s pravidelným rozběhem, u čerpadel s ustáleným provozním režimem, u ventilátorů s delším pracovním cyklem nebo u míchadel, kde se odpor média může měnit podle fáze procesu.

Motor je určen pro parabolickou nebo lineární křivku zatížení, což rozšiřuje jeho použitelnost v širokém spektru průmyslových úloh. Z hlediska řízení je vhodný pro DOL, pro provoz s frekvenčním měničem i se softstartérem. To umožňuje zvolit jednoduché přímé spuštění u základních aplikací nebo jemnější rozběh tam, kde si to vyžaduje mechanika a proces. Při dávkování, plnění, cirkulaci, ventilaci nebo při stabilním posuvu materiálu tak lze přizpůsobit start i samotný chod konkrétní technologii.

Elektrické údaje a odolnost pro běžný průmysl

Elektromotor 1AL-132S-8 je navržen pro napájení 230/400 V se zapojením Δ/Y. Jmenovitý proud dosahuje 9,91 A při 230 V a 5,7 A při 400 V, což poskytuje jasný podklad pro návrh jištění, stykačů i celkového zapojení v rozvaděči. V provozu je důležité i to, že motor pracuje s izolační třídou F a nárůstem teploty B, takže je připraven na pravidelné dlouhodobější nasazení. Provozní faktor 1,0 odpovídá standardnímu průmyslovému použití a režimy S1, S2, S3 a S4-S9 umožňují jeho zařazení do trvalého i cyklického chodu.

Odolnost vůči prostředí podporuje krytí IP55, které je důležité tam, kde se vyskytuje prach, vzdušná vlhkost nebo běžné provozní nečistoty. Chlazení IC411 pomáhá odvádět teplo při standardním zatížení a rozšiřuje spolehlivost při delším provozu. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. V jedné větě lze dodat, že série 1AL OPTIMAL patří mezi osvědčené nízkonapěťové elektromotory VYBO Electric v hliníkovém rámu pro široké průmyslové použití.

Mechanická jistota a praktické provedení

Osová výška 132 mm předurčuje tento model k nasazení ve strojích, kde už mechanika potřebuje pevnější základ a stabilní uložení. Ložiska 6308-2Z na straně DE i NDE podporují rovnoměrný chod a vibrace 2,8 mm/s v třídě A pomáhají udržet klidnější mechanický projev po spojení s řemenicí, spojkou nebo jiným přenosovým prvkem. Směr otáčení je možný na obě strany a vyvážení s polovičním perem odpovídá běžným průmyslovým požadavkům při montáži. Setrvačnost rotoru 0,0314 kg/m² podporuje vyrovnanou odezvu při rozběhu i při změně pracovního stavu.

Součástí provedení jsou kabelové průchodky 2-M32X1.5. Při manipulaci a logistice pomáhá hmotnost balení 45 kg a rozměry balení 500 × 290 × 340 mm. Ložiskové uložení využívá mazivo na lithiovém základě č. 2. Elektromotor 1AL-132S-8 tak představuje spolehlivý průmyslový pohon pro technologie, v nichž má být pohyb klidný, přenos výkonu vyrovnaný a provoz stabilní od prvního spuštění až po dlouhodobé nasazení.
