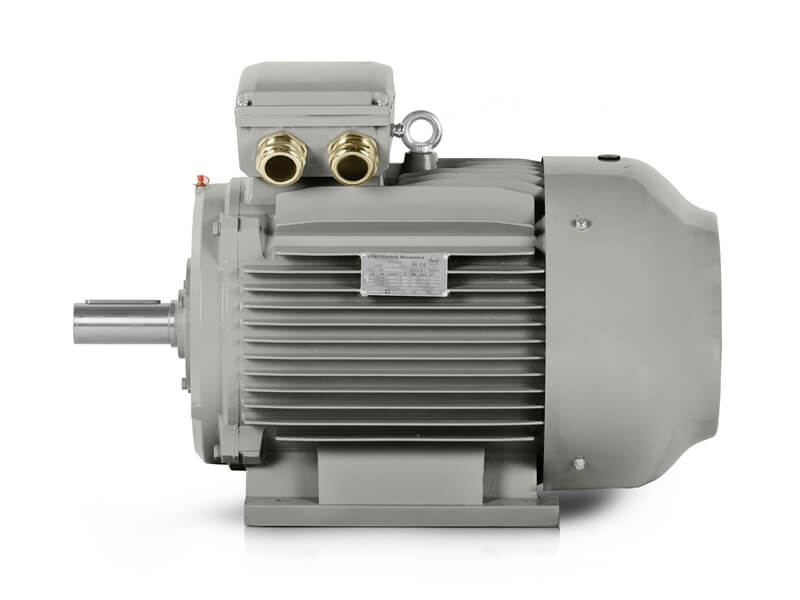

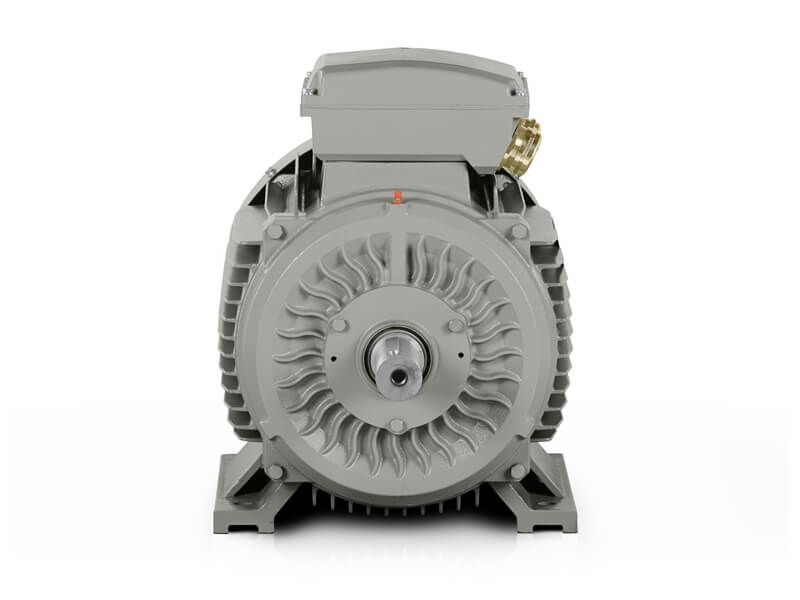

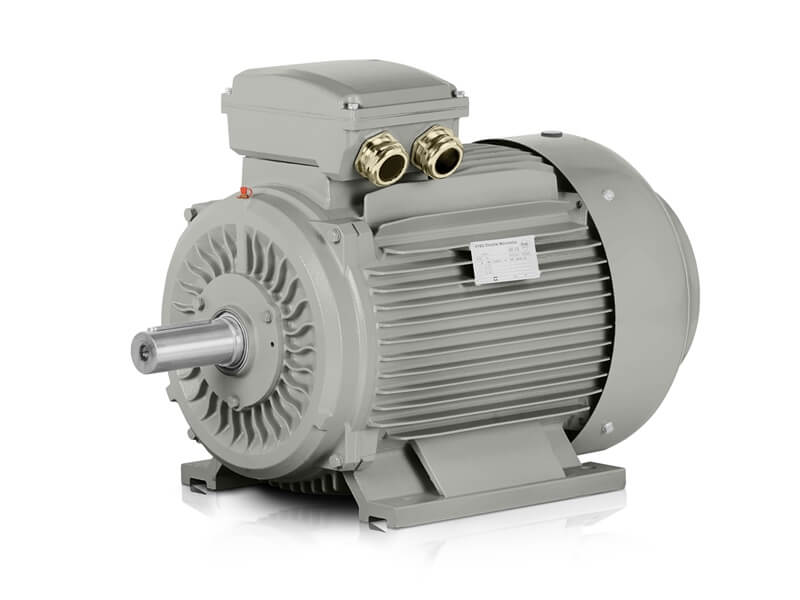

Typ elektromotoru: 1LC-225S-8 18,5KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 1LC-225S-8 |
| Rám (mm) | 225 |
| Elektrická data | |
| Výkon (kW) | 18,5 |
| Jmenovitý proud 400 V (A) | 39 |
| Jmenovitý proud 690 V (A) | 22,61 |
| Rychlost (rpm) | 730 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,9 |
| Poměr rozběhového proudu (LRA/RLA) | 6,6 |
| Výkonnost | |
| Efektivita (%) | 90 |
| Účinník | 0,76 |
| Příslušenství | |
| – | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | +65°C |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 274 |
| Rozměry balení (mm) | 920*550*700 |
| Hlučnost (dB) | 73 |
| Setrvačnost rotoru (kg/m2) | 0,491 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M50X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6313-C3/6313-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Účinnost 90 % a výkon 18,5 kW v rámu 225 mm
Elektromotor 1LC-225S-8 je třífázový 8pólový elektromotor s účinností 90 %, výkonem 18,5 kW a jmenovitými otáčkami 730 ot./min. Právě spojení těchto hodnot dává tomuto modelu význam v provozech, kde má být důležitý stabilní nízkootáčkový chod, souvislý přenos výkonu a dlouhodobě vyrovnané pracovní chování. Při frekvenci 50 Hz a 8pólovém provedení jde o pohon vhodný pro zařízení, která nevyžadují rychloběžný charakter, ale pravidelný chod s důrazem na rovnoměrný záběr. V rámci série 1LC PRO tak tento model spojuje vysokou spolehlivost a efektivitu s parametry vhodnými pro technické i průmyslové sestavy.
Výkon, napětí a proudové zatížení
Napěťové provedení 400/690 V se zapojením Δ/Y vytváří elektrický základ pro standardní třífázové sítě. Jmenovitý proud 39 A při 400 V a 22,61 A při 690 V odpovídá výkonu 18,5 kW i provoznímu charakteru 8pólového elektromotoru. V této kombinaci jde o hodnoty důležité pro sestavy, kde má motor pracovat při pravidelném zatížení a kde je nutné udržet stabilní výkonový přenos bez výkyvů chodu. Účiník 0,76 doplňuje elektrické parametry při souvislém i přerušovaném pracovním režimu a spolu s účinností 90 % vytváří profil motoru určeného pro delší pracovní nasazení.
- Výkon motoru: 18,5 kW
- Jmenovité napětí: 400/690 V
- Zapojení: Δ/Y
- Jmenovitý proud: 39 A při 400 V / 22,61 A při 690 V
- Jmenovité otáčky: 730 ot./min
- Frekvence: 50 Hz
- Účinnost: 90 %
Tato výkonová úroveň je vhodná tam, kde má třífázový 8pólový elektromotor zajistit plynulý pracovní rytmus a zároveň přenést dostatečný výkon při nižších otáčkách.
Rám 225 mm a fyzický rozsah motoru
Konstrukční velikost 225 mm určuje mechanický základ tohoto modelu a zároveň odpovídá výkonu 18,5 kW. Rozměry balení 920 × 550 × 700 mm a hmotnost balení 274 kg ukazují fyzický rozsah motoru při této výkonové úrovni a jeho připravenost na pevné osazení v průmyslovém zařízení. Pro montážní design jsou dostupná provedení IM B3, IM B5 a IM B35, tedy provedení s patkami, s přírubou i kombinované provedení s patkami a přírubou. Směr otáčení na obě strany rozšiřuje možnosti mechanického začlenění podle uspořádání pohonu. Rám 225 mm zde nepředstavuje pouze rozměr, ale i montážní význam pro zařízení, kde má být spojení výkonu a stability podloženo pevným uložením motoru.
Setrvačnost rotoru a chování při rozběhu
Setrvačnost rotoru 0,491 kg*m² doplňuje mechanický profil motoru při startu i během ustáleného chodu. Poměr rozběhového momentu 1,9, poměr zvratného momentu 2 a poměr rozběhového proudu 6,6 vytvářejí kombinaci parametrů, která podporuje náběh a následné udržení pracovního režimu bez neklidného dynamického projevu. Při výkonu 18,5 kW a jmenovitých otáčkách 730 ot./min jde o vlastnosti důležité pro sestavy, kde má rozběh proběhnout spolehlivě a následný provoz zůstat rovnoměrný. V technickém nasazení to znamená 8pólový elektromotor s mechanickou odezvou vhodnou pro stabilní pracovní chod a pravidelný přenos výkonu.
Pracovní podmínky, krytí a chlazení
Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, takže pokrývá trvalý i přerušovaný pracovní cyklus. Krytí IP55 chrání vnitřní části motoru před prachem a stříkající vodou, což je důležité při běžném průmyslovém nasazení. Chlazení IC411 zajišťuje odvod tepla během provozu a izolační třída F spolu s nárůstem teploty B vytvářejí vhodný tepelný základ pro dlouhodobější zatížení. Hlučnost 73 dB(A), provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m a vibrace 2,8 mm/s ve třídě A doplňují provozní rámec motoru pro technické i průmyslové sestavy, kde se sleduje pravidelný chod a spolehlivé chování během delšího nasazení.
Řízení a provedení série 1LC PRO
Elektromotor 1LC-225S-8 je vhodný pro řízení frekvenčním měničem i pro spouštění softstartérem, vždy jako kompatibilita motoru se zvoleným způsobem řízení nebo startu. V sérii 1LC PRO je u tohoto modelu důležitý také ocelový kryt ventilátoru, který podporuje odolnost vnějších částí při běžném průmyslovém provozu. Ve spojení s účinností 90 %, rámem 225 mm a 8pólovým provedením tak vzniká elektromotor určený pro stabilní 8pólový pohon s důrazem na efektivitu, pevný montážní základ a spolehlivý provoz. Model 1LC-225S-8 tak vytváří vyvážený profil efektivita/výkon pro zařízení, kde je důležitý klidný chod, pravidelné zatížení a dlouhodobě stabilní výkon.
