Elektromotory MEZ prodej

Nejvýhodnější ceny v České republice u nás, zašlete nám poptávku:  obchod@vyboelectric.eu

Kontakt pro urgentní dodávky: +421 944 105 361

Každý elektromotor dostupný na skladě.

Elektromotory MEZ (Frenštát,Mohelnice,Drásov)
Skladem všechny dostupné typy elektromotorů MEZ
Elektromotory MEZ řada F,VF
Elektromotory MEZ řada 3AFC,3AFP,MAF
Elektromotory MEZ kroužkové řady P,VP,R,VR
Elektromotory MEZ kroužkové řady 1AG,MAG,AG
Vysokonapěťové elektromotory MEZ řady YF,1,1AN5,1N2 a jiné
Vysokonapěťové elektromotory kroužkové MEZ 1YG

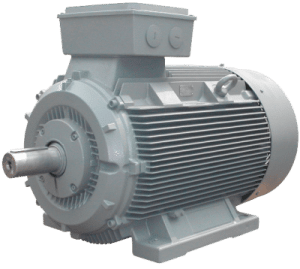

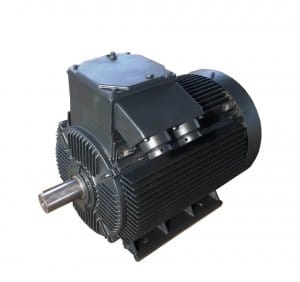

elektromotory MEZ elektromotory MEZ elektromotor MEZ-F

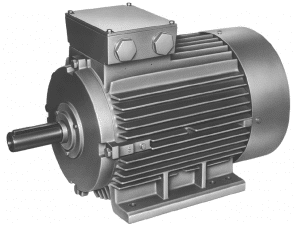

elektromotor MEZ

elektromotor MEZ

Technické údaje

Stručný popis konstrukce

Třífázové asynchronní motory jsou určeny k pohonu průmyslových zařízení, např. ventilátorů, čerpadel, obráběcích strojů, lisu, asynchronních generátorů apod., je možné je používat jen pro prostředí uvedené na výkonnostním štítku. Třífázové nízkonapěťové asynchronní motory jsou vyráběny v provedeních:
Elektromotory MEZ řady C,VC,KC
V OSOVÉ VÝŠCE H = 180-225mm

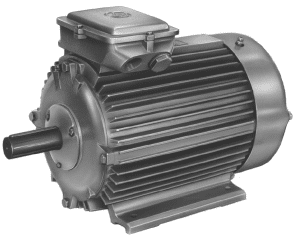

elektromotory MEZ
Elektromotory MEZ řady F,VF, KF
V OSOVÉ VÝŠCE H = 250-280mm
elektromotor MEZ
Elektromotoroy MEZ řada 3AFC,3AFP,MAF
Elektromotoroy MEZ kroužkové řady P,VP,R,VR
Elektromotory MEZ kroužkové řady 1AG,MAG,AG
Vysokonapěťové elektromotory MEZ řady YF,1,1AN5,1N2 a jiné
Vysokonapěťové elektromotory kroužkové MEZ 1YG

Základní provedení

Za základní provedení se považuje třífázový asynchronní motor:
– tvaru IM 1001 – patkový s jedním válcovým koncem hřídele s rozměry podle rozměrových tabulek
– v krytí IP 54 – motor zavřený, krytí vnějšího ventilátoru je IP 2
– s vlastním povrchovým chlazením IC 411 podle ČSN EN 60034-6
– se svorkovnicí opatřenou dvěma typizovanými závitovými otvory P
– pro trvalé zatížení S1
– pro jmenovité napětí 400 V, spojení D, pro možnost startování přepínačem Y-D, svorkovnice šestsvorková
– pro jmenovitou frekvenci 50 Hz
– pro teplotu prostředí od -30° C do +40° C
– pro prostředí složité: mokré M/-30° C s relativní vlhkostí vzduchu do 95%/25° C, studené s teplotou od -30° C
– s izolačním systémem teplotní třídy izolace F
– pro nadmořskou výšku do 1 000 m
– s vnějším nátěrem šedým

Rozsah provedení vyžadující dohodu s výrobcem

Po dohodě s výrobcem je možné objednat odvozené provedení motorů s následujícími odchylkami od základního provedení:
– tvar IM 2001 – pätkoprírubový s jedním válcovým koncem hřídele s rozměry podle rozměrových tabulek
– tvar IM 3001 – přírubový s jedním válcovým koncem hřídele s rozměry podle rozměrových tabulek
– tvar IM 1011, IM1031, IM 1071, IM 1061, IM 1051, IM 2011, IM 2031, IM 2071, IM 2061, IM 2051, IM 3011, IM 3031, motory tvarů IM 1011, IM 2011, IM 3011 jsou opatřeny stříškou , která zamezuje vniknutí drobných předmětů do prostoru ventilátoru
– pro jmenovité napětí od 220 V do 690 V
– pro frekvenci 60 Hz
– s dvěma válcovými konci hřídele podle rozměrových tabulek
– kryt IP 55
– se zabudovanými teplotními čidly
– se zvýšenou mechanickou únosností
– do ztížených klimatických podmínek T23 t.j. pro makroklimatickou oblast se suchým i vlhkým tropickým klimatem T (kategorie umístění 2, typ atmosféry 3) podle ČSN 34 5609
– pro provoz s frekvenčním měničem
– s antikondenzačním vyhříváním
– jiné modifikované a speciální provedení dle požadavku odběratele

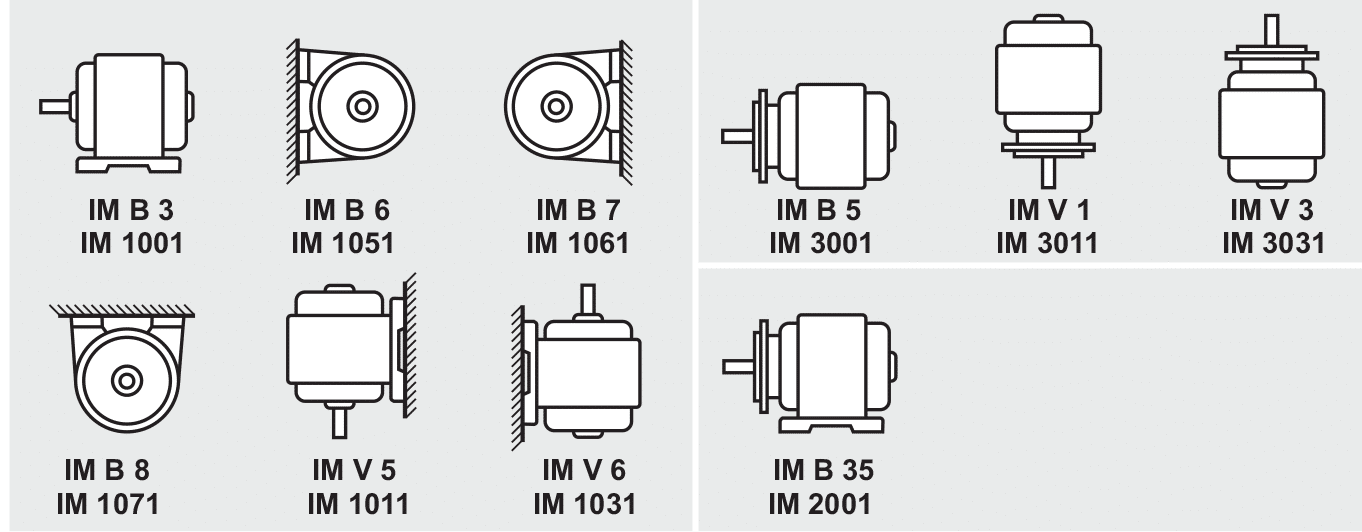

Tvary strojů

tvary stroju

Typové značení

Typové označování motorů se skládá z alfanumerických znaků, jejichž význam je zřejmý z následujícího přehledu:
typové označování MEZ motory

Zatížení a jmenovitý výkon

Jmenovité výkony motorů pro druh zatížení S1 a frekvenci 50 Hz v základním provedení uvádějí tabulky technických dat.

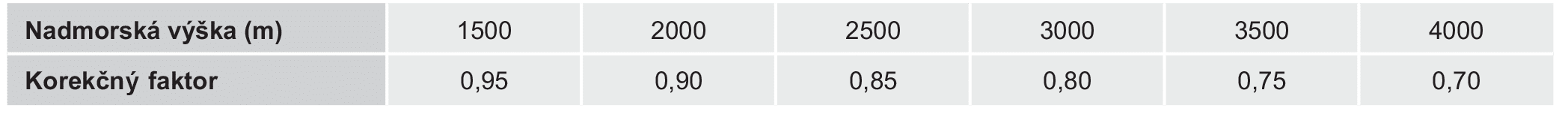

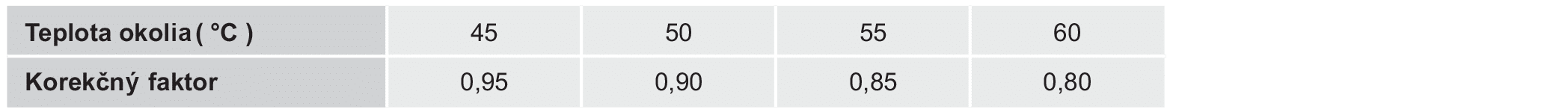

Korekce jmenovitých výkonů pro vyšší nadmořské výšky a zvýšené teploty prostředí uvádějí následující tabulky:
nadmorská výška
teplota okolí

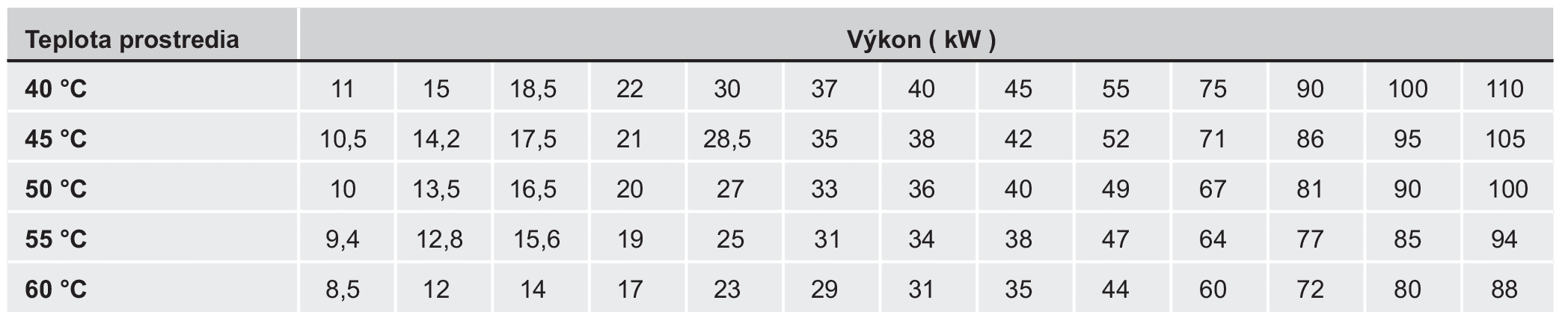

Korigované výkony jednootáčkových motorů s frekvencí 50Hz dodávaných pro zvýšené teploty okolí uvádí následující tabulka.
teplota prostředí výkon

Účiník a účinnost

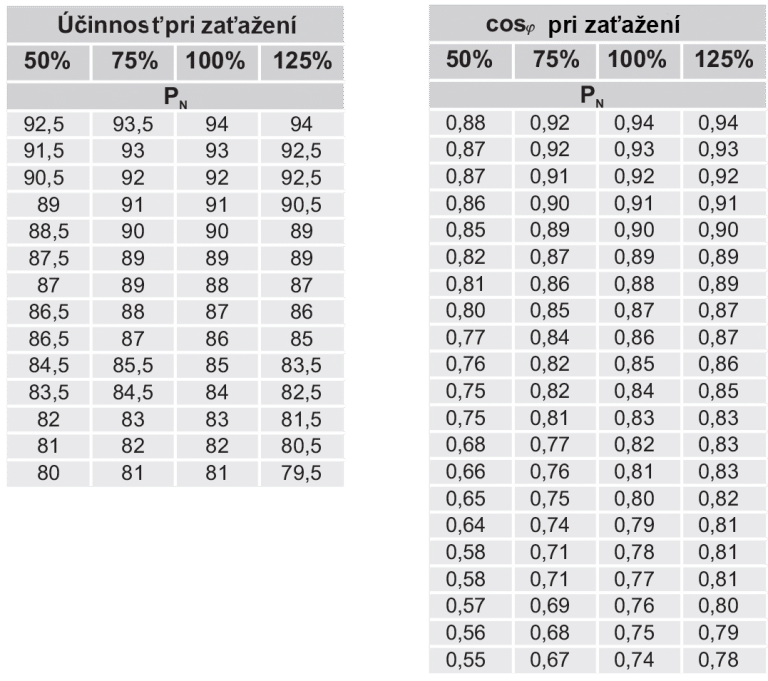

Hodnoty účiníku a účinnosti jsou závislé na zatížení, frekvenci a napájecím napětí motoru. Pro základní provedení jsou hodnoty účiníku a účinnosti uvedené v tabulkách technických dat. Informativní hodnoty účiníku a účinnosti v závislosti na zatížení uvádějí následující tabulky.

účinnost a cos při zažížení

Elektromotory MEZ Frenštát 3000 min synch. (2p=2)

Elektromotor C180M02   22kW
Elektromotor C200LK02   30kW
Elektromotor C200L02   37kW
Elektromotor C225M02   45kW
Elektromotor F250M02   55kW
Elektromotor F250MU02   75kW
Elektromotor F280S02   75kW
Elektromotor F280MK02   90kW
Elektromotor F280M02   100kW
Elektromotor F280MU02   110kW

Elektromotory MEZ Frenštát 1500 min synch. (2p=4)

Elektromotor C180M04   18,5kW
Elektromotor C180L04   22kW
Elektromotor C200LK04   30kW
Elektromotor C225S04   37kW
Elektromotor C225M04   45kW
Elektromotor F250M04   55kW
Elektromotor F250MU04   75kW
Elektromotor F280S04   75kW
Elektromotor F280MK04   90kW
Elektromotor F280M04   100kW
Elektromotor F280MU04   110kW

Elektromotory MEZ Frenštát 1000 min synch. (2p=6)

Elektromotor C180L06   15kW
Elektromotor C200LK06   18,5kW
Elektromotor C200L06   22kW
Elektromotor C225M06   30kW
Elektromotor F250MK06   37kW
Elektromotor F250M06   40kW
Elektromotor F280SK06   45kW
Elektromotor F280S06   55kW
Elektromotor F280MK06  55kW
Elektromotor F280M06   75kW
Elektromotor F280MU06   90kW

Elektromotory MEZ Frenštát 750 min synch. (2p=8) – 08

Elektromotor C180L08   11kW
Elektromotor C200LK08   15kW
Elektromotor C225S08   18,5kW
Elektromotor C225M08   22kW
Elektromotor F250M08   30kW
Elektromotor F280SK08   37kW
Elektromotor F280S08   40kW
Elektromotor F280MK08   45kW
Elektromotor F280M08   55kW
