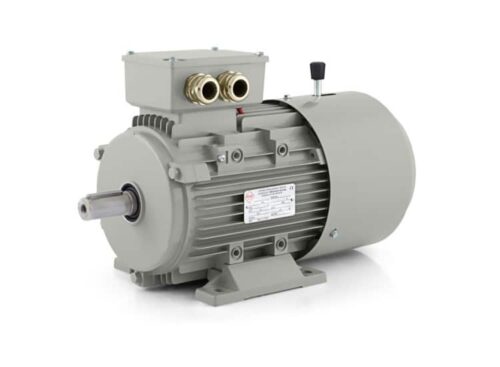

Elektromotory s brzdou

Elektromotory s brzdou – popis brzdy

Existuje mnoho typů elektromagnetických brzd (zub, více disků, hystereze, magnetické částice). Nejrozšířenější verzí je design s jednou tváří. Elektromagnetické brzdy pracují elektricky, ale mechanicky přenášejí točivý moment. To je důvod, proč byly označovány jako elektro-mechanické spojky a brzdy. V průběhu let se tyto brzdy staly známými jako elektromagnetické a ne elektromechanické, které se více zabývali metodou ovládání a fyzickou činností. Vzhledem k tomu, že elektromagnetické brzdy se staly populárními, před více než 70 lety se dramaticky zvýšila rozmanitost aplikací a konstrukcí brzd, ale základní činnost elektromagnetické brzdy s jednou tváří zůstává stejná.



Známe 5 hlavních typů elektromagnetických brzd

Jednostranná brzda

Brzda třecí desky používá třecí plochu s jednou deskou na zapojení vstupních a výstupních členů spojky. Elektromagnetické brzdy s jedním čelem tvoří přibližně 80% všech brzdových aplikací, které se při brzdách využívají.

Vypínací brzda

Pokud se elektrická energie ztratí nebo úmyslně odpojí, tyto brzdy se podrží nebo zastaví. V minulosti některé společnosti označovali takové brzdy, jak nepříliš bezpečné. Tyto brzdy se obvykle používají na elektromotoru nebo v jeho blízkosti. Typické aplikace zahrnují robotiku, přidržovací brzdy pro kuličkové šrouby Z a servomotorové brzdy. Brzdy jsou dostupné ve více napětích a mohou mít buď standardní vůli nebo nulové náboje. Vícenásobné disky mohou být také použity pro zvýšení brzdného momentu bez zvýšení průměru brzdy. K dispozici jsou 2 hlavní typy přidržovacích brzd. Prvním z nich jsou pružinové brzdy. Druhou jsou brzdy s permanentním magnetem.

Částicová brzda

Magnetické částicové brzdy jsou jedinečné svou konstrukcí z jiných elektromechanických brzd díky širokému rozsahu provozních kroutících momentů. Podobně jako elektromechanická brzda je moment k napětí téměř lineární; v magnetické částicové brzdě však lze velmi přesně regulovat točivý moment (v rozsahu provozních otáček jednotky). Díky tomu jsou tyto jednotky ideální pro aplikace na regulaci napětí, jako je navíjení drátu, kontrola fólie, fólie a pásky. Díky své rychlé odezvě je lze používat i v aplikacích s vysokým cyklem, jako jsou čtečky magnetických karet, třídící stroje a etiketovací zařízení.

Hysterezní silová brzda

Elektrické hysterezní jednotky mají extrémně široký rozsah točivého momentu. Jelikož tyto jednotky lze ovládat na dálku, jsou ideální pro aplikace ve zkušebních stanicích, kde se vyžaduje různý točivý moment. Jelikož utahovací moment je minimální, tyto jednotky nabízejí nejširší možný rozsah točivého momentu kteréhokoliv z produktů hystereze. Většina aplikací s pohonem hystereze jednotek je v požadavcích testovacího stánku.

Vícenásobná kotoučová brzda

Vícenásobné kotoučové brzdy se používají k dosažení extrémně vysokého točivého momentu v malém prostoru. Tyto brzdy mohou být použity buď mokré nebo suché, což je činí ideálními pro provoz ve vícerychlostních převodovkách, v obráběcích strojích nebo v terénních zařízeních.
