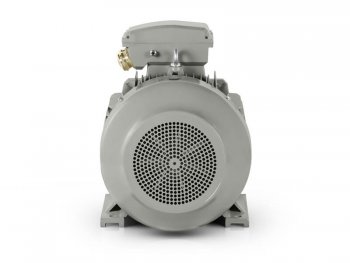

Elektromotor 37 kW, 740 ot./min, 400/690 V, 1LC-280S-8

Dlouhý popis produktu

Konstrukční velikost 280 mm pro 37 kW a větší provozní objem

Elektromotor 1LC-280S-8 je třífázový 8pólový elektromotor s výkonem 37 kW, jmenovitými otáčkami 740 ot./min a rámem 280 mm. Toto provedení odpovídá pohonům, kde již motor tvoří výrazný mechanický prvek celé sestavy a kde se od něj očekává klidný chod při nižší pracovní rychlosti, stabilní záběr a pravidelný přenos výkonu. Při frekvenci 50 Hz pracuje v režimu typickém pro 8pólové provedení, takže je vhodný pro technická i průmyslová zařízení s důrazem na vyrovnané chování během delšího nasazení. V sérii 1LC PRO jde o model určený pro větší nízkootáčkové sestavy, ve kterých má mít důležitou roli robustnější montážní formát a provozní stabilita.

Rám 280 mm a mechanický rozsah motoru

Konstrukční velikost 280 mm určuje charakter tohoto motoru už při samotném mechanickém osazení. Rozměry balení 1100 × 650 × 850 mm a hmotnost balení 488 kg ukazují, že jde o provedení určené pro zařízení s větším prostorovým i hmotnostním rozsahem. Rám 280 mm zde nepředstavuje pouze rozměr, ale i montážní význam pro pohony, kde musí motor pracovat v pevném uložení a při pravidelném zatížení. Pro montážní design jsou dostupná provedení IM B3, IM B5 a IM B35, tedy provedení s patkami, s přírubou i kombinované provedení s patkami a přírubou. Směr otáčení na obě strany zároveň rozšiřuje možnosti osazení podle požadovaného uspořádání pohonného uzlu.

Výkon, napájení a jmenovitý proud

Motor pracuje při napětí 400/690 V se zapojením Δ/Y. Jmenovitý proud dosahuje 73,9 A při 400 V a 42,8 A při 690 V, což odpovídá výkonu 37 kW i pracovnímu režimu se jmenovitými otáčkami 740 ot./min. Takto nastavené elektrické parametry vytvářejí podmínky pro stabilní provoz ve standardních třífázových sítích, kde je potřebný souvislý přenos výkonu a klidnější chod při nižších otáčkách. Při této výkonové úrovni má význam právě spojení 37 kW, 400/690 V a 8pólového provedení, protože jde o konfiguraci vhodnou pro větší pohony s důrazem na pravidelné zatížení a rovnoměrný pracovní průběh.

• Výkon motoru: 37 kW
• Jmenovité napětí: 400/690 V
• Zapojení: Δ/Y
• Jmenovitý proud: 73,9 A při 400 V / 42,8 A při 690 V
• Jmenovité otáčky: 740 ot./min
• Frekvence: 50 Hz
• Rám: 280 mm

Setrvačnost rotoru a odezva při zatížení

Setrvačnost rotoru 1,65 kg*m² patří u tohoto modelu mezi důležité mechanické údaje, protože odpovídá většímu provoznímu objemu a výkonu 37 kW. Poměr rozběhového momentu 1,9, poměr zvratného momentu 2 a poměr rozběhového proudu 6,6 vytvářejí profil motoru, který podporuje jistý náběh i následné udržení pracovního režimu. U 8pólového elektromotoru této velikosti jde o vlastnosti důležité všude tam, kde má být rozběh spolehlivý a následný provoz rovnoměrný bez zbytečně neklidného dynamického projevu. V technickém nasazení tak motor pracuje s mechanickou odezvou vhodnou pro větší nízkootáčkové sestavy a pro stabilní výkonový přenos během pravidelného zatížení.

Hlučnost, efektivita a pracovní režim

Hlučnost 76 dB(A) odpovídá výkonu 37 kW i rámu 280 mm a zapadá do provozního charakteru většího 8pólového motoru. Účinnost 91,5 % a účiník 0,79 podporují delší pracovní nasazení, při kterém je důležitá nejen samotná výkonová úroveň, ale i vyrovnané elektrické chování při zatížení. Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, takže pokrývá trvalý i přerušovaný pracovní cyklus. Tyto parametry společně vytvářejí pracovní profil vhodný pro zařízení, kde má být chod stabilní, výkon pravidelně dostupný a provozní chování čitelné i při delším zatížení.

Řízení, připojení a provozní podmínky

Kabelové průchodky 2-M63X1.5 odpovídají výkonové úrovni motoru a jeho montážnímu formátu. U větších pohonů má tento údaj přímý význam pro elektrické připojení a pro prostorové řešení vstupu kabelů. Elektromotor je vhodný pro řízení frekvenčním měničem i pro spouštění softstartérem, vždy jako kompatibilita motoru se zvoleným způsobem řízení nebo startu. Krytí IP55 chrání vnitřní části před prachem a stříkající vodou, chlazení IC411 podporuje odvod tepla během provozu a izolační třída F spolu s nárůstem teploty B vytvářejí vhodný tepelný základ pro delší zatížení. Provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m a vibrace 2,8 mm/s ve třídě A doplňují technické podmínky pro spolehlivý chod v průmyslovém prostředí.

Provedení série 1LC PRO

U modelu 1LC-280S-8 série 1LC PRO využívá vyztužené ložiskové štíty z litiny a zesílenou rotorovou klec. Tyto prvky podporují mechanickou tuhost, stabilitu rotační části a spolehlivé chování motoru při pravidelném zatížení. Ve spojení s rámem 280 mm, výkonem 37 kW a setrvačností rotoru 1,65 kg*m² jde o provedení vhodné pro větší technické i průmyslové sestavy, kde má pohon pracovat dlouhodobě, s vyrovnaným chodem a s pevným mechanickým základem. Elektromotor 1LC-280S-8 tak představuje vstup do velké 280mm konstrukční velikosti v rámci 8pólových modelů 1LC PRO, kde se spojuje robustnější formát, stabilní pracovní charakter a parametry připravené pro pravidelný provoz.
