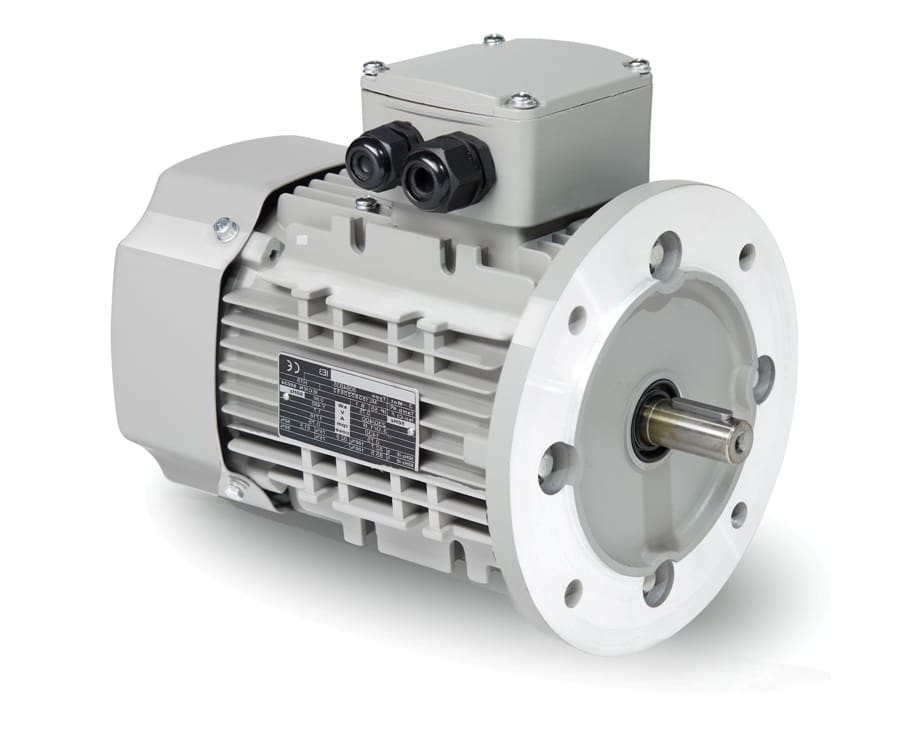

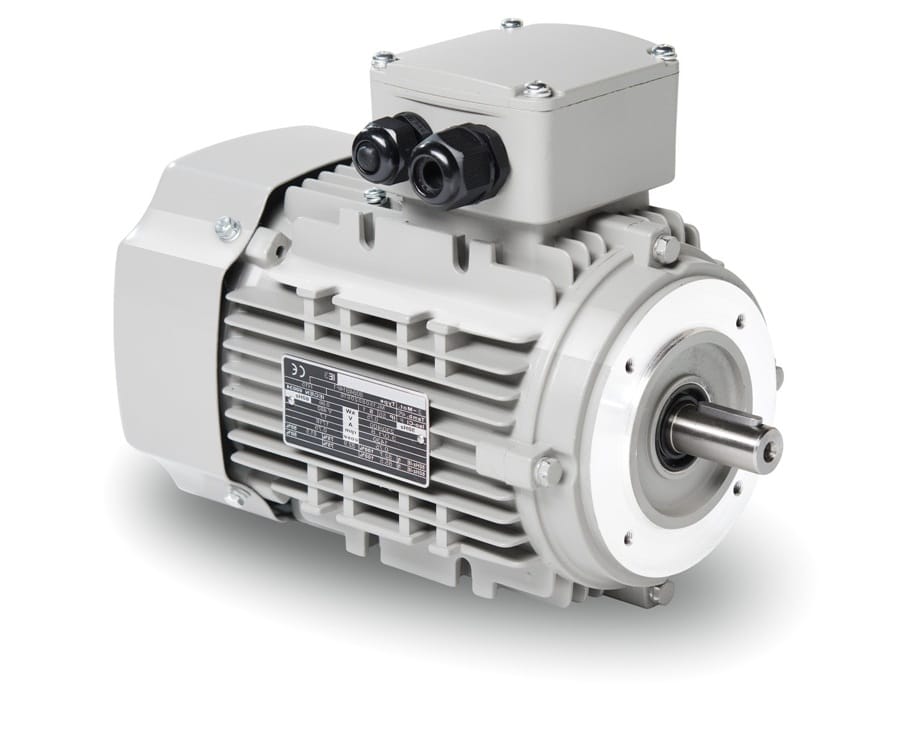

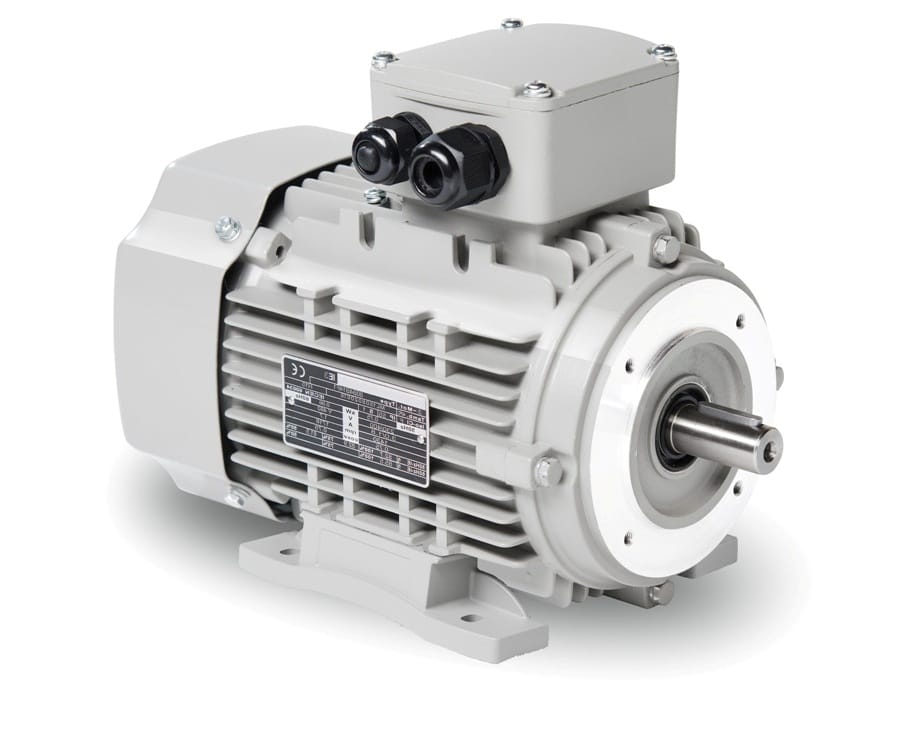

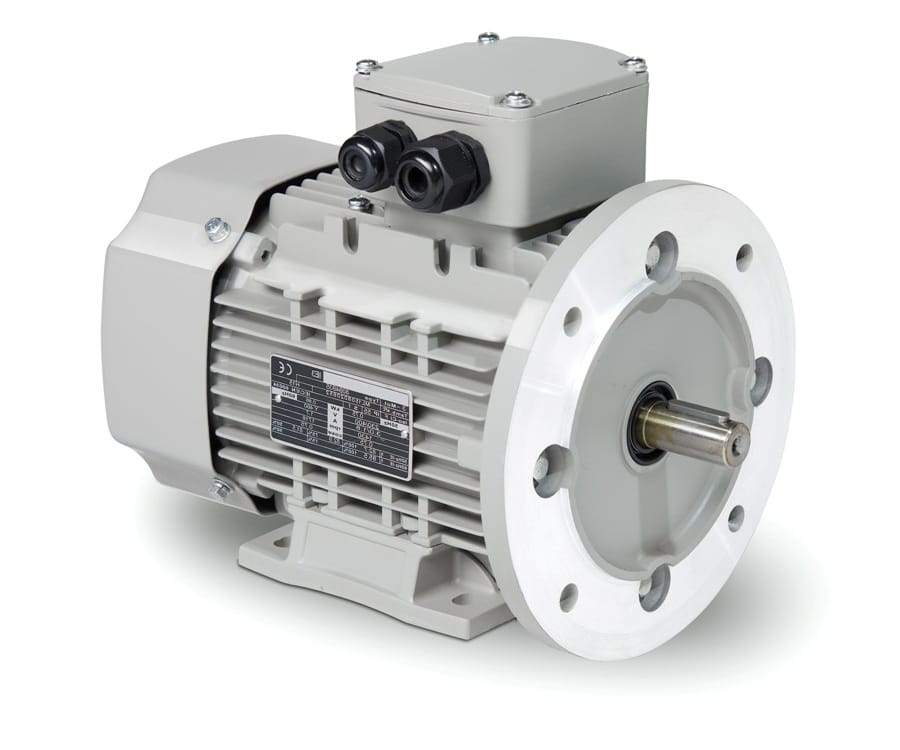

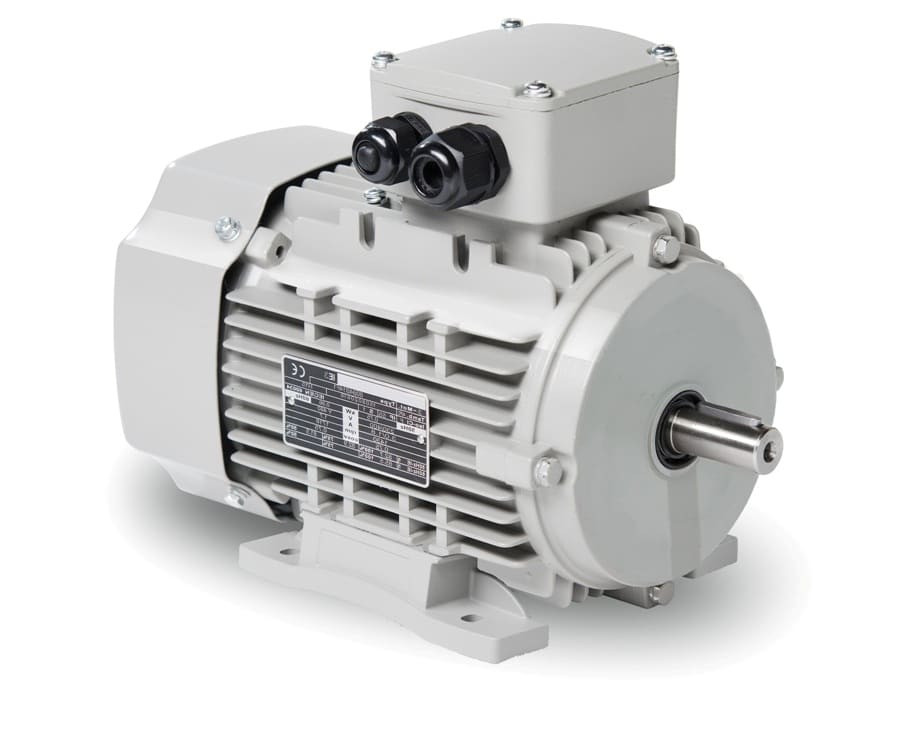

Elektromotor 0,55 kW, 680 ot./min, 400 V, 1AL-90L-8

Dlouhý popis produktu

8-pólový elektromotor pro technologie s rovnoměrným pracovním taktem

Elektromotor 1AL-90L-8 s výkonem 0,55 kW je určen pro zařízení, ve kterých má pohon pracovat souvisle, plynule a bez zbytečně prudké reakce. Při jmenovitých otáčkách 680 ot./min jde o 8-pólové provedení, které se přirozeně hodí do provozů s nižší pracovní rychlostí a s důrazem na stabilní přenos pohybu. Takový charakter se uplatní u pásových dopravníků, dávkovačů, míchadel s lehčím až středním zatížením, oběhových čerpadel, větracích jednotek, odsávacích modulů, třídicích stolů, rotačních pracovních talířů, balicích zařízení i u menších navíjecích a odvíjecích mechanismů. V takových aplikacích bývá důležité, aby se materiál posouval nebo míchal pravidelně, aby pohon nevytvářel zbytečné rázy a aby bylo možné technologii udržet v ustáleném pracovním rytmu po celou směnu.

Právě zde dává výkon 0,55 kW dobrý provozní smysl. Motor není stavěn na vysokorychlostní chod, ale na spolehlivé vykonávání menších a středně náročných pohonných úloh v průmyslovém prostředí. Při balení výrobků může zajišťovat plynulé otáčení a posuv. Při čerpání nebo ventilaci podporuje ustálený chod technologie. Při dávkování sypkých nebo kapalných látek pomáhá udržet pravidelný proces. Při míchání lehčích směsí, při posuvu obalů, při třídění kusového materiálu nebo při manipulaci s výrobky je důležité zejména to, že motor pracuje čitelně a nevnáší do mechaniky zbytečnou nervozitu.

Rychlost a rozběh ve službě reálného provozu

Jmenovité otáčky 680 ot./min vytvářejí pracovní charakter vhodný pro technologie, kde je potřeba držet plynulejší pohyb a nikoli vysokou dynamiku. S tím souvisí i chování při rozběhu. Poměr rozběhového momentu 2,0 vůči jmenovitému momentu dává motoru dobrý základ pro spolehlivý start. Poměr zvratného momentu 1,8 pomáhá udržet chod při běžných změnách zatížení a poměr rozběhového proudu 4,0 je důležitý při návrhu elektrické ochrany a spouštění. V praxi to znamená, že motor lze zařadit do zařízení, kde se cyklus pravidelně opakuje, kde se materiál rozbíhá bez prudkých nárazů nebo kde se pohyb přenáší průběžně během delší pracovní doby.

Typ zatížení je určen pro parabolickou nebo lineární křivku, což z tohoto modelu dělá univerzální řešení pro široký okruh běžných průmyslových aplikací. Dobře zapadá do provozů s ventilátory a čerpadly, ale stejně tak i do mechanických procesů, v nichž je potřeba plynulý posuv, jemnější rotační pohyb nebo pravidelné promíchávání obsahu nádrže či zásobníku.

Odolnost vůči prostředí a tepelná jistota

Motor je připraven na každodenní nasazení v průmyslových podmínkách, kde se počítá s prachem, vlhkostí a běžným provozním znečištěním. Stupeň krytí IP55 chrání důležité části pohonu při standardním provozu ve výrobě, v dílně i v technických místnostech. Chlazení IC411 podporuje odvádění tepla při trvalém i přerušovaném zatížení a izolační třída F spolu s nárůstem teploty B vytváří vhodný základ pro dlouhodobější používání bez zbytečného tepelného stresu. K dispozici jsou provozní režimy S1, S2, S3 a S4-S9, takže motor lze zařadit do nepřetržitého provozu i do zařízení s opakovaným cyklem. Použití je určeno pro okolní teplotu do +65 °C a pro nadmořskou výšku do 1000 m.

Hlučnost 56 dB(A) podporuje kultivovaný chod v technologiích, které pracují v kompaktní hale nebo blíže k obsluze. V rámci platformy 1AL OPTIMAL jde o profesionální nízkonapěťový elektromotor VYBO Electric v hliníkovém rámu, navržený pro široké průmyslové použití a rychlé zařazení do provozu.

Napájení, spuštění a začlenění do řízení

Elektromotor 1AL-90L-8 je určen pro napájení 230/400 V při 50 Hz se zapojením Δ/Y. Jmenovitý proud dosahuje 3,58 A při 230 V a 2,06 A při 400 V, což pomáhá při návrhu jištění, stykačů i celkového elektrického zapojení. Motor je vhodný pro DOL, pro řízení frekvenčním měničem i pro použití se softstartérem. To umožňuje zvolit jednoduché přímé spuštění u základních aplikací nebo jemnější náběh tam, kde mechanika vyžaduje šetrnější rozběh. Taková flexibilita je užitečná například u dopravníků s citlivějším přenosem, u dávkovacích systémů, u otočných modulů nebo u zařízení, kde je třeba upravit pracovní tempo podle procesu.

Mechanické řešení a praktické detaily

Osová výška 90 mm představuje univerzální velikost pro kompaktnější i středně velké strojní sestavy. Stabilitu rotoru podporují ložiska 6205-2Z na straně DE i NDE. Vibrace 2,8 mm/s v třídě A pomáhají udržet vyrovnaný chod po spojení s řemenicí, spojkou nebo jiným přenosovým prvkem. Směr otáčení je možný na obě strany a vyvážení s polovičním perem podporuje korektní osazení do běžných průmyslových mechanik. Setrvačnost rotoru 0,0065 kg/m² přispívá k přirozené odezvě při startu i při změně pracovního stavu. Součástí provedení jsou kabelové průchodky 2-M25X1.5. Při skladování a manipulaci pomáhají rozměry balení 380 × 210 × 270 mm a hmotnost balení 15 kg. Ložiskové uložení pracuje s mazivem na lithiovém základě č. 2.

Elektromotor 1AL-90L-8 je vhodnou volbou tam, kde technologie potřebuje nižší otáčky, pravidelný pracovní takt a průmyslové provedení připravené na každodenní nasazení. Spojuje kompaktní konstrukci, stabilní rozběh, krytí IP55 a praktické elektrické začlenění do širokého spektra výrobních a obslužných zařízení.
