Frekvenční měnič 45kW V800-4T0450

Dlouhý popis produktu

Průmyslový měnič pro technologie, kde je důležitá stabilita i dynamika

VYBO Electric V800 4T0450 je frekvenční měnič navržený pro průmyslové pohony, u kterých se spojuje vysoký výkon s požadavkem na přesné a provozně jisté řízení. Jmenovitý výkon 45 kW, napájení 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvářejí spolehlivý základ pro zařízení, kde motor pracuje jako nosná část technologického procesu. Jmenovitý výstupní proud 90 A a maximální vstupní proud 92 A potvrzují, že jde o model připravený na seriózní průmyslové nasazení v režimu, kde se očekává stabilita, přesnost a dlouhodobá provozní jistota.

Série V800 patří mezi profesionální frekvenční měniče pro průmysl a u modelu 4T0450 je dobře vidět, že nejde jen o výkonovou jednotku. Důležitou součástí jeho charakteru je schopnost udržet plynulý průběh rozběhu, klidný chod při zatížení a přesně řízený doběh při zpomalování. V praxi to znamená menší provozní nejistotu, lepší kontrolu nad motorem a vhodný základ pro zařízení, která pracují v opakovaných cyklech nebo v dlouhodobě zatíženém režimu.

Integrované vektorové řízení jako základ profesionálního chování pohonu

Hlavní technickou výhodou série V800 je integrované vektorové řízení. Model 4T0450 podporuje V/F skalární řízení i SVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0 – 3200 Hz. Při SVC vektorovém řízení s otevřenou smyčkou je výstupní frekvence 0 – 320 Hz.

U vyšších výkonů má kvalita řízení zásadní význam. Pokud motor pracuje v technologickém uzlu, kde se mění zatížení nebo kde je důležitá stabilita pracovního rytmu, měnič musí reagovat čitelně a bez zbytečných výkyvů. Vektorové řízení pomáhá udržovat stabilnější rychlost a kultivovanější reakci na provozní změny. K tomu se přidávají lineární rampa, S-křivka, automatické zvýšení krouticího momentu, omezení proudu a další optimalizační funkce, které podporují klidný a přesný chod celé technologie.

Pokročilá optimalizace integrace pro moderní průmyslová řešení

Model V800 4T0450 je navržen tak, aby se dal jednoduše a čistě začlenit do automatizace. Výbava zahrnuje integrovaný MODBUS RTU, EMC filtr, +10 V výstup, vstup pro PTC ochranu elektromotoru, PLC inteligentní funkci, funkci Emergency STOP (EMS) a možnost připojení externího panelu. Změna směru otáčení je řešena přes externí vstup, což usnadňuje nasazení v linkových a strojních aplikacích, kde se pracuje s nadřazeným řízením nebo s pevně definovanou logikou procesu.

Součástí výbavy je také PID regulace doplněná o detekci chodu nasucho, režim spánku a detekci vysokého nebo nízkého tlaku. To z měniče dělá funkční prvek i pro technologie, kde se sleduje chování systému jako celku a kde motor ovlivňuje nejen pohyb, ale i průběh procesu. Taková výbava pomáhá zjednodušit návrh zařízení a zároveň zvyšuje jeho provozní přehlednost.

Integrovaná brzdná jednotka pro jistější doběh výkonného pohonu

Model 4T0450 je vybaven integrovanou brzdnou jednotkou, což je u výkonové třídy 45 kW významná praktická výhoda. Údaje brzdné jednotky zahrnují výkon rezistoru 3,7 kW, hodnotu odporu 12,6 Ω a doporučený výkon 45 kW. U technologií s častějším zpomalováním, s požadavkem na přesný doběh nebo s vyššími nároky na pracovní rytmus tak měnič poskytuje důležitou rezervu a lepší kontrolu nad přechodem mezi jednotlivými režimy.

U výkonnějších strojů má kvalita brzdění přímý vliv na výslednou disciplínu technologie. Kontrolované zpomalování pomáhá snižovat provozní rázy, zlepšuje opakovatelnost pracovního cyklu a podporuje plynulejší spolupráci s ostatními částmi zařízení.

Elektrické parametry a připravenost na dlouhodobé zatížení

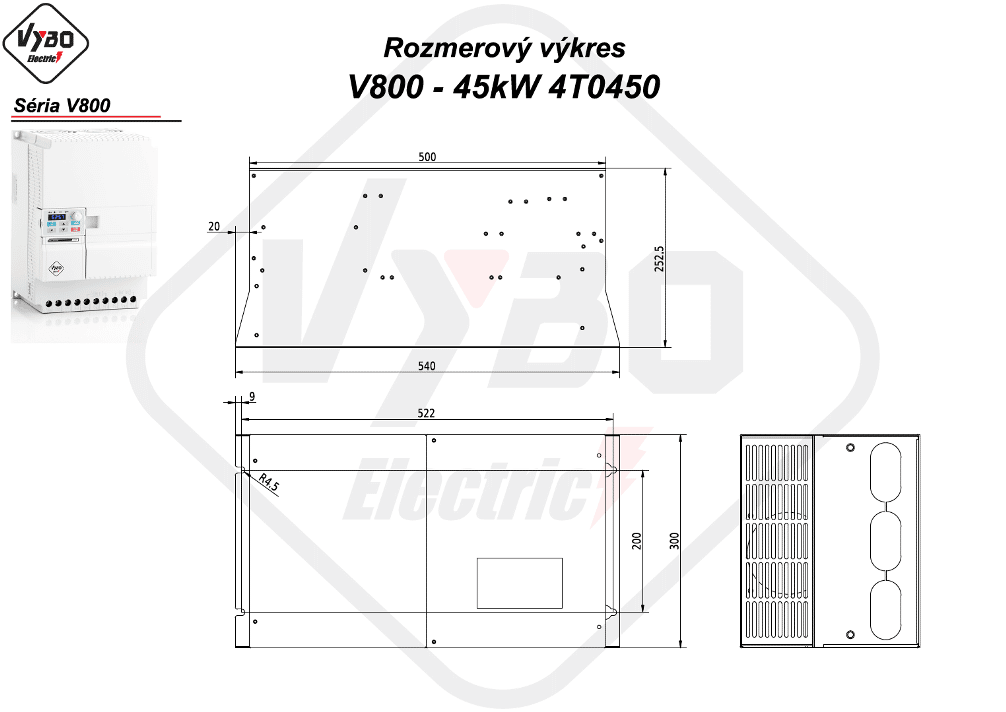

Přetížitelnost modelu dosahuje 120 % / 60 s v režimu P a 150 % / 60 s v režimu G, což poskytuje vhodnou rezervu i při přechodových pracovních stavech. Doporučený průřez napájecího kabelu je 25 mm² a doporučený jistič 100 A. Přibližné výkonové ztráty dosahují 1,18 kW, požadovaný průtok chladicího vzduchu 170 m³/hod, indukčnost AC reaktoru 0,16 mH a indukčnost DC reaktoru 0,03 mH. Model patří do velikosti E a jeho krytí IP20 je určeno pro vnitřní průmyslové prostředí.

Při montáži je důležité počítat s kvalitním odvětráním, vertikálním osazením, správným oddělením silových a řídicích vedení a spolehlivým uzemněním. Právě tyto detaily mají u výkonných měničů zásadní vliv na dlouhodobou spolehlivost, EMC chování a stabilitu celé technologie. V800 4T0450 je proto vhodné vnímat jako profesionální řídicí prvek, který dokáže při korektní instalaci velmi dobře naplnit požadavky moderního průmyslového nasazení.

Vhodný pro zařízení s vyšším výkonem a nároky na přesnost

V800 4T0450 se hodí pro výkonnější dopravníkové technologie, ventilátorové sestavy, odsávací systémy, čerpací zařízení, míchací a dávkovací celky, balicí a manipulační pracoviště, procesní linky i samostatné výrobní uzly, kde je důležitá stabilita a přesně řízený pohon. Tento model spojuje výkon 45 kW s profesionálním řízením, komunikační připraveností a výbavou, která má v reálném provozu jasný technický přínos.
