Typ: A550 Plus 2S0022, 2,2 kW
| Všeobecná data | |
| Typ | A550 Plus 2S0022 |
| Velikost | 2A |
| Elektrická data | |
| Jmenovitý výkon | 2,2 kW |
| Maximální vstupní proud | 16 A |
| Jmenovitý výstupní proud | 10 A |
| Doporučený výkon motoru | 2,2 kW |
| Napájecí napětí 50/60 Hz | 1 x 230 V |
| Výstupní napětí | 0 – 230 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 25 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 4 mm² |
| Približné výkonové ztráty | 161 W |
| Požadovaný průtok chladicího vzduchu | 50 m³/hod |
| Indukčnost AC reaktoru | 1,3 mH |
| Indukčnost DC reaktoru | 2,5 mH |
| Utahovací moment | 0,7 až 0,9 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Doporučený výkon | – kW |
Dlouhý popis produktu
Jednofázové napájení a jistý výkon pro širší okruh technologií

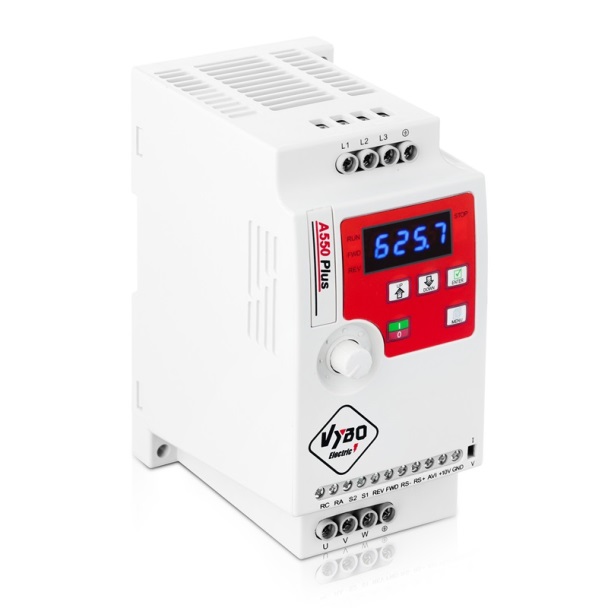

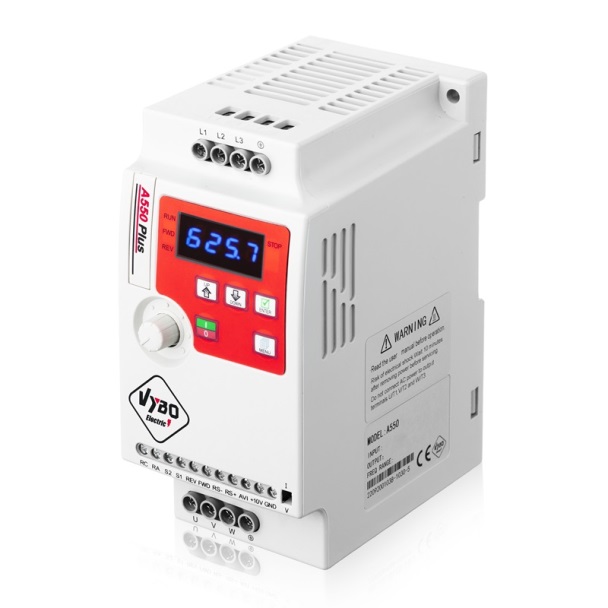

A550 Plus 2S0022 je frekvenční měnič se jmenovitým výkonem 2,2 kW, určený pro napájení 1 x 230 V AC a třífázový výstup 3 x 0 – 230 V AC. Je vhodný pro provozy, kde se klade důraz na plynulé řízení, rozumnou výkonovou rezervu a spolehlivé ovládání motoru bez potřeby složité doplňkové elektroniky.
Praktická výbava pro řízení provozních stavů
Měnič podporuje V/F řízení, PID regulaci, funkci spánku, PLC inteligentní řízení a nastavení více pevných rychlostí. To dává široký prostor pro nastavení podle charakteru technologie. Komunikace RS485 MODBUS RTU pomáhá při zapojení do řídicích systémů a sběrnicových řešení.
Vhodný pro technologie, které potřebují spolehlivý a plynulý chod
Model se hodí pro výkonnější čerpadla, dopravníky s pravidelným zatížením, míchací a homogenizační jednotky, balicí linky, odsávací systémy, dílenské stroje, manipulační mechanismy, servisní zařízení, textilní pracoviště i menší výrobní uzly. V provozu pomáhá jemně regulovat otáčky, lépe přizpůsobit výkon požadovanému procesu a snížit rázové zatížení pohonu.

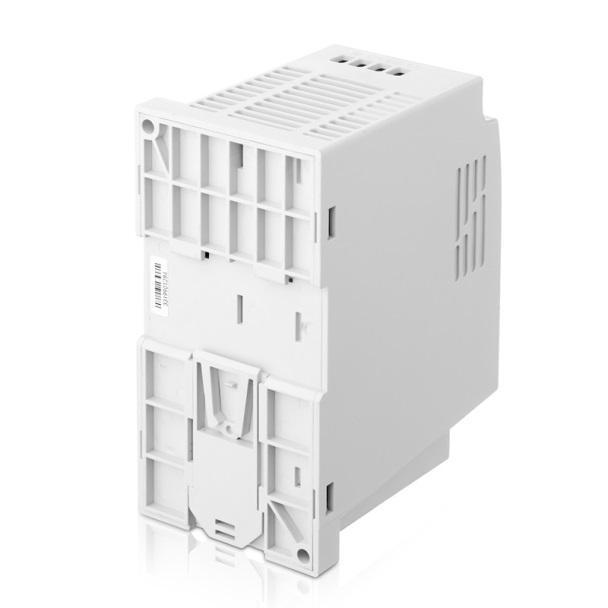

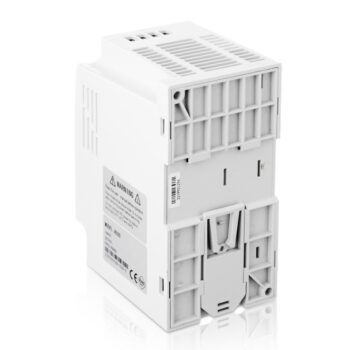

Robustnější kompaktní provedení
Velikost 2A s rozměry 72 x 142 x 112,2 mm nabízí stále kompaktní rozměry, ale zároveň lepší výkonovou rezervu. Krytí IP20 je určeno pro instalaci do rozvaděče nebo skříně. Chlazení je řešeno nuceným prouděním vzduchu a přibližné výkonové ztráty dosahují 161 W při požadovaném průtoku chladicího vzduchu 50 m³/hod.
Technické údaje důležité při návrhu zapojení
Maximální vstupní proud dosahuje 16 A, jmenovitý výstupní proud 10 A, doporučený jistič 25 A a průřez napájecího kabelu 3 x 4 mm². Indukčnost AC reaktoru je 1,3 mH. Tento model nemá integrovanou brzdnou jednotku.
