Typ: A550 Plus 2S0015, 1,5 kW
| Všeobecná data | |
| Typ | A550 Plus 2S0015 |
| Velikost | 1A |
| Elektrická data | |
| Jmenovitý výkon | 1,5 kW |
| Maximální vstupní proud | 10 A |
| Jmenovitý výstupní proud | 7,0 A |
| Doporučený výkon motoru | 1,5 kW |
| Napájecí napětí 50/60 Hz | 1 x 230 V |
| Výstupní napětí | 0 – 230 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 16 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 2,5 mm² |
| Približné výkonové ztráty | 118 W |
| Požadovaný průtok chladicího vzduchu | 50 m³/hod |
| Indukčnost AC reaktoru | 1,5 mH |
| Indukčnost DC reaktoru | 3,8 mH |
| Utahovací moment | 0,7 až 0,9 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Doporučený výkon | – kW |
Dlouhý popis produktu
Vyvážený model pro univerzální řízení pohonů

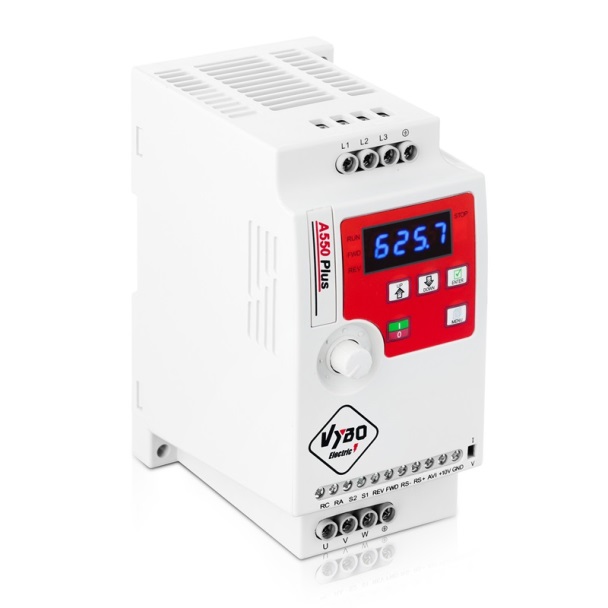

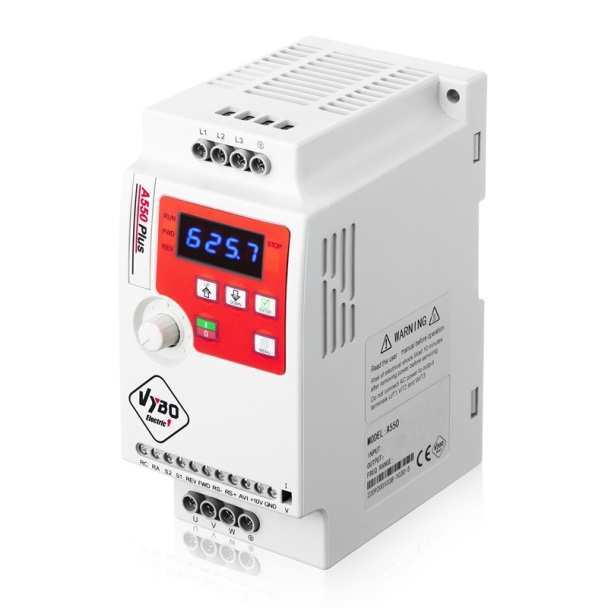

Frekvenční měnič A550 Plus 2S0015 představuje praktické řešení pro technologie, kde je potřeba spojit kompaktní rozměry s jistým řízením motoru. Při napájení 1 x 230 V poskytuje třífázový výstup 3 x 0 – 230 V AC a umožňuje plynulé nastavení výstupní frekvence až do 999 Hz.
Řízení, které pomáhá jemně nastavovat chod zařízení
Díky podpoře V/F řízení, PID regulace, JOG režimu a PLC funkcí je možné přizpůsobit chování měniče konkrétnímu provozu. K dispozici je jeden analogový vstup, čtyři digitální vstupy, reléový výstup a komunikační rozhraní RS485 MODBUS RTU, což rozšiřuje možnosti ovládání i vzdáleného dohledu.
Vhodný pro technologie s požadavkem na stabilitu a plynulost
Tento model je vhodný pro čerpadla menších okruhů, dávkovací sestavy, míchací nádoby, dopravníky, manipulační zařízení, balicí pracoviště, odsávací technologie, servisní stroje, rotační pracovní jednotky, skladové mechanismy i dílenské linky. V mnoha provozech pomáhá zlepšit kulturu chodu, snížit mechanické namáhání při rozběhu a umožnit přesnější nastavení pracovního režimu.
Konstrukce vhodná do kompaktních rozvaděčů

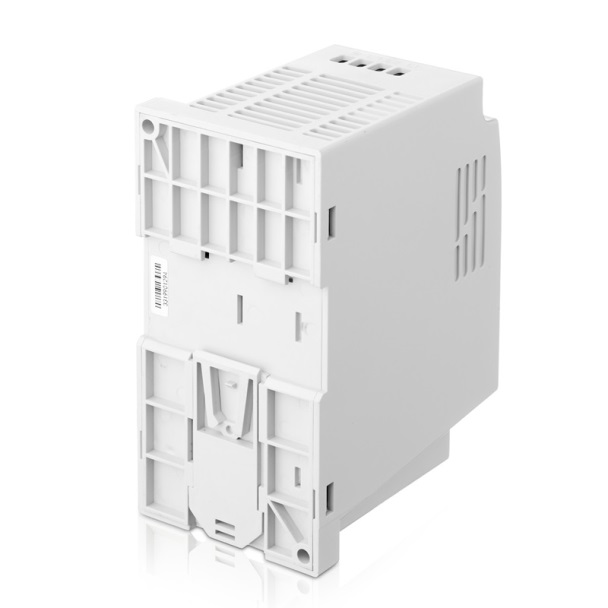

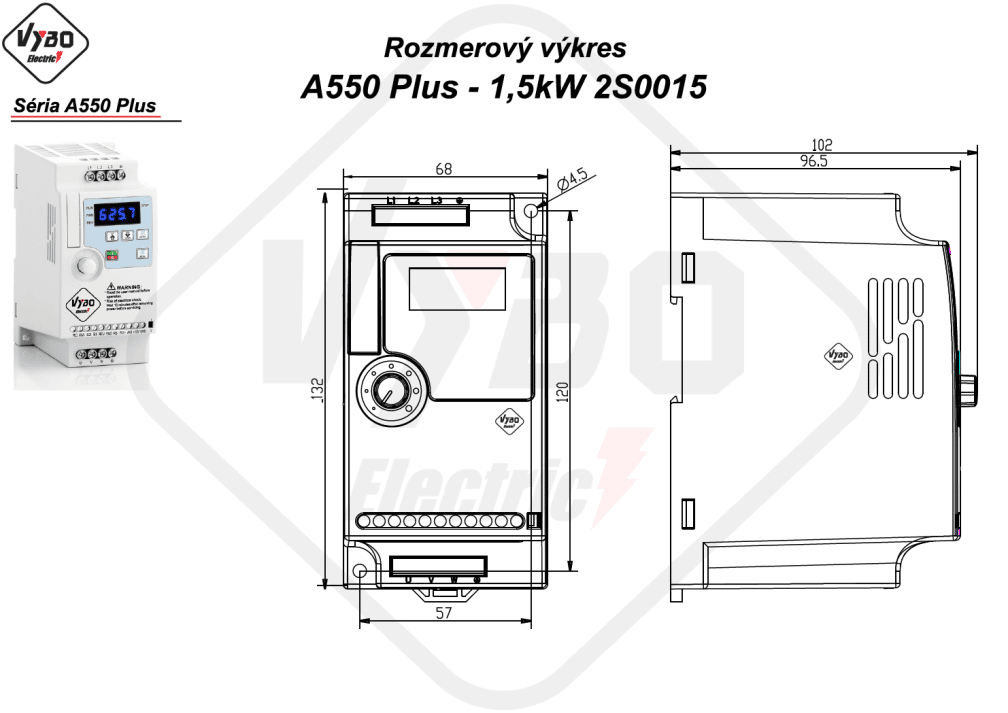

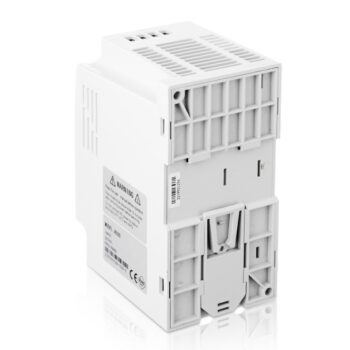

Rozměry 68 x 132 x 102 mm a velikost 1A usnadňují osazení tam, kde je místo omezené. Krytí IP20 odpovídá instalaci ve vnitřním prostoru a praktická je také montáž na DIN lištu 35 mm. Přibližné výkonové ztráty představují 118 W a požadovaný průtok chladicího vzduchu dosahuje 50 m³/hod.
Parametry důležité při návrhu pohonu
Model má maximální vstupní proud 10 A, jmenovitý výstupní proud 7,0 A, doporučený jistič 16 A a doporučený průřez napájecího kabelu 3 x 4 mm². Indukčnost AC reaktoru je 1,5 mH. Tento měnič není vybaven integrovanou brzdnou jednotkou.
