Typ: A550 Plus 4T0022, 2,2 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0022 |
| Velikost | 2A |
| Elektrická data | |
| Jmenovitý výkon | 2,2 kW |
| Maximální vstupní proud | 5,8 A |
| Jmenovitý výstupní proud | 5,0 A |
| Doporučený výkon motoru | 2,2 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 10 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 2,5 mm² |
| Približné výkonové ztráty | 97 W |
| Požadovaný průtok chladicího vzduchu | 50 m³/hod |
| Indukčnost AC reaktoru | 3,5 mH |
| Indukčnost DC reaktoru | 2,8 mH |
| Utahovací moment | 1,2 až 1,5 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Doporučený výkon | – kW |
Dlouhý popis produktu
Univerzální základ pro středně lehké 400 V pohony
A550 Plus 4T0022 je frekvenční měnič určený pro technologie, kde má pohon pracovat plynule, spolehlivě a s přesným nastavením frekvence. Jmenovitý výkon 2,2 kW je vhodný pro široké spektrum výrobních i technických aplikací. Napájení je řešeno přes 3 x 400 V AC a výstupní napětí v rozsahu 3 x 0 – 400 V AC umožňuje přesně přizpůsobit provoz motoru konkrétním podmínkám.
Procesní funkce jako důležitá výhoda
Měnič podporuje PID regulaci, funkci režimu spánku, dohled nad vysokým a nízkým tlakem, detekci chodu na sucho, pevné rychlosti, externí ovládání směru a komunikaci přes RS485 MODBUS RTU. Praktické je také rozšíření o digitální vstupy, reléový výstup, PTC vstup a analogové řízení. Díky tomu se dobře hodí tam, kde se vyžaduje pružné zapojení do technologické logiky bez potřeby dodatečných řídicích modulů.
Vhodný pro technologie, kde se mění pracovní režim
Tento model se uplatní u čerpadlových skupin, ventilátorů, míchadel, dávkovacích pracovišť, menších dopravníků, odsávacích systémů, balicích strojů, manipulačních modulů, oběhových okruhů, filtračních zařízení, servisních linek, chladicích zařízení i v pomocných výrobních pohonech. Dobře se hodí tam, kde je potřeba jemně měnit rychlost, snížit nárazové zatížení a přizpůsobit výkon procesu skutečné potřebě.
Kompaktní řešení s jednoduchou montáží

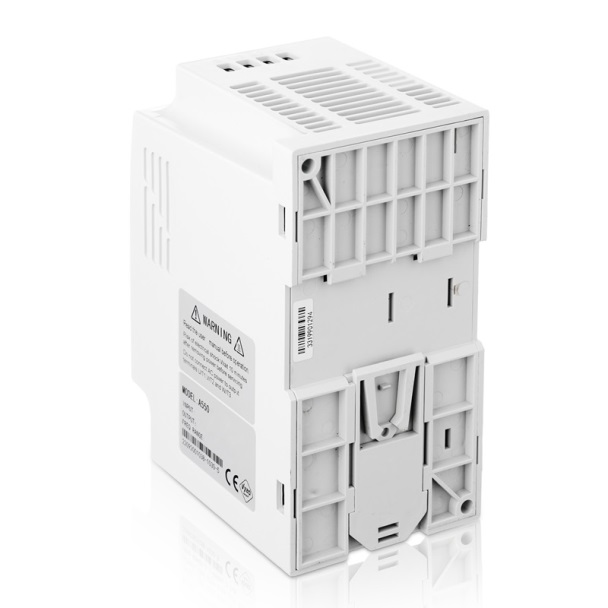

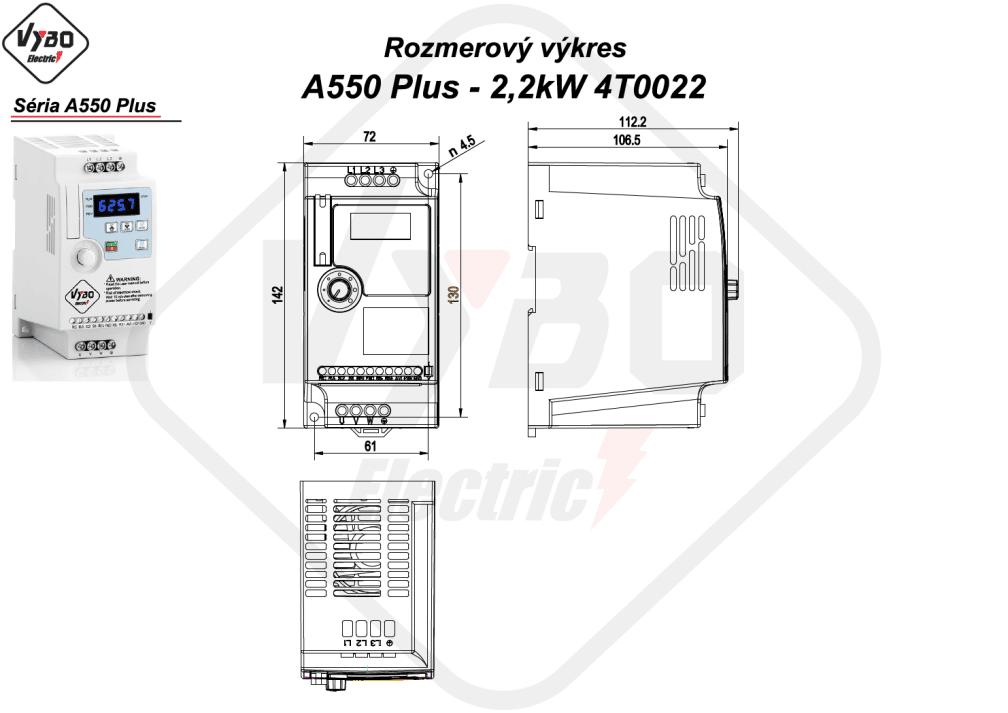

Velikost 2A a rozměry 72 x 142 x 112,2 mm pomáhají šetřit místo v rozvaděči. Model je určen pro vnitřní prostředí s krytím IP20 a montáž je možná na stěnu i na DIN lištu 35 mm. Přibližné výkonové ztráty dosahují 97 W, požadovaný průtok chladicího vzduchu 50 m³/hod a indukčnost AC reaktoru 3,5 mH.
Technické parametry pro bezproblémový návrh
Maximální vstupní proud je 5,8 A, jmenovitý výstupní proud 5,0 A, doporučený výkon motoru 2,2 kW, doporučený jistič 10 A a průřez napájecího kabelu 3 x 2,5 mm². Tento model nemá integrovanou brzdnou jednotku, proto je vhodný zejména pro plynulé procesy bez výrazných požadavků na dynamické brzdění.
