Typ: A550 Plus 4T0300, 30 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0300 |
| Velikost | E |
| Elektrická data | |
| Jmenovitý výkon | 30 kW |
| Maximální vstupní proud | 62 A |
| Jmenovitý výstupní proud | 60 A |
| Doporučený výkon motoru | 30 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 100 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 16 mm² |
| Približné výkonové ztráty | 1120 W |
| Požadovaný průtok chladicího vzduchu | 280 m³/hod |
| Indukčnost AC reaktoru | 0,28 mH |
| Indukčnost DC reaktoru | 0,19 mH |
| Utahovací moment | – Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 2,5 kW |
| Hodnota odporu | 16 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 30 kW |
Dlouhý popis produktu
Výkon 30 kW pro rozsáhlejší průmyslové systémy
A550 Plus 4T0300 je frekvenční měnič určený pro velké technologické uzly, kde je nezbytná vysoká výkonová rezerva, přesné řízení a spolehlivý provoz při dlouhodobém zatížení. Napájení 3 x 400 V AC a výstup 3 x 0 – 400 V AC umožňují nasazení v průmyslových systémech s vyššími požadavky na výkon motoru.
Brzdná jednotka pro náročné mechanické děje
Tento model obsahuje integrovanou brzdnou jednotku s výkonem rezistoru 2,5 kW a hodnotou odporu 16 Ω. Takové řešení má velký význam u aplikací s vysokou setrvačností, při častém zpomalování nebo tam, kde je potřeba přesnější kontrola nad průběhem pohybu velkých mechanických soustav.
Určený pro náročné výrobní, manipulační a procesní aplikace
Model se hodí pro velké dopravníkové systémy, výkonné ventilátory, čerpací stanice, míchací technologie, odsávací centrální jednotky, navíjecí linky, průmyslové manipulátory, technologické linky, servisní zařízení, procesní pracoviště, obslužné agregáty i pro výkonově náročné pomocné pohony ve výrobě a technické infrastruktuře.
Funkční výbava pro integraci do řízených provozů
Měnič podporuje V/F řízení, PID regulaci, PLC inteligentní funkci, pevné rychlosti, externí změnu směru i komunikaci RS485 MODBUS RTU. K dispozici jsou digitální vstupy, reléový výstup, PTC vstup, analogové řízení a připojení externího panelu. To umožňuje nasazení i v řízených průmyslových schématech.
Robustní parametry pro výkonovou třídu 30 kW

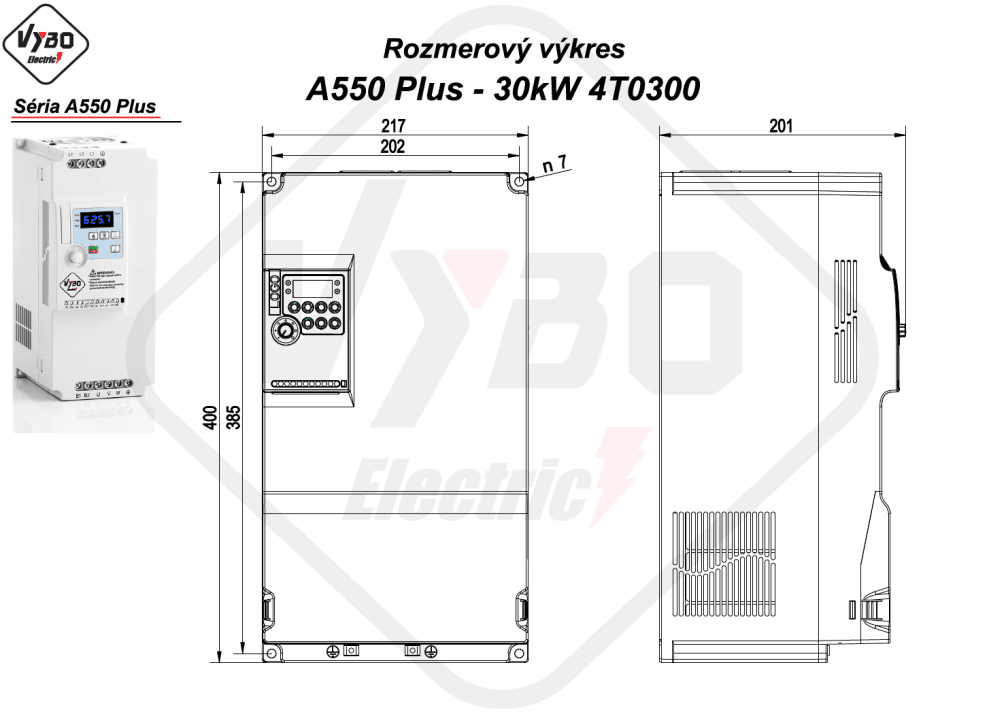

Velikost E a rozměry 217 x 400 x 201 mm odpovídají výkonově robustnímu provedení. Přibližné výkonové ztráty dosahují 1120 W, požadovaný průtok chladicího vzduchu 280 m³/hod a indukčnost AC reaktoru 0,28 mH. Maximální vstupní proud je 62 A, jmenovitý výstupní proud 60 A, doporučený jistič 100 A a průřez napájecího kabelu 3 x 16 mm².
