Frekvenční měnič 37kW V800-4T0370

Dlouhý popis produktu

Měnič pro náročnější pracovní rytmus a dlouhodobý průmyslový provoz

VYBO Electric V800 4T0370 je frekvenční měnič určený pro pohony, které pracují v intenzivnějším průmyslovém režimu a vyžadují nejen dostatek výkonu, ale i stabilní řízení a spolehlivé chování při každém pracovním cyklu. Jmenovitý výkon 37 kW, napájení 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvářejí pevný základ pro technologická zařízení, kde je motor nosnou součástí výkonu i provozní jistoty. Jmenovitý výstupní proud 75 A a maximální vstupní proud 76 A potvrzují připravenost tohoto modelu na náročnější nasazení.

Série V800 je profesionální řada frekvenčních měničů pro průmysl, navržená s důrazem na přesnost řízení, přehlednou integraci a funkční výbavu, která má praktický smysl v reálném provozu. Model 4T0370 je vhodný všude tam, kde technologie nemůže pracovat jen přibližně, ale potřebuje stabilní odezvu, dobrou kontrolu nad zrychlením a brzděním a připravenost na komunikaci s nadřazeným systémem.

Integrované vektorové řízení pro spolehlivý průběh i při vyšším zatížení

Klíčovou vlastností modelu je integrované vektorové řízení. Měnič podporuje V/F skalární řízení i SVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0 – 3200 Hz. Při SVC vektorovém řízení s otevřenou smyčkou je výstupní frekvence 0 – 320 Hz.

U vyšších výkonů je kvalita řízení ještě důležitější, protože motor často pracuje pod větším zatížením a změny pracovního stavu se výrazněji promítají do celého zařízení. Vektorové řízení podporuje stabilnější chod, přesnější reakci a lepší kontrolu nad rychlostí. Série V800 navíc využívá lineární rampu, S-křivku, automatické zvýšení krouticího momentu, omezení proudu a další optimalizační prvky, které pomáhají udržet klidný a čitelný průběh provozu i při náročnějším denním tempu.

Výbava pro přehlednou integraci do průmyslového systému

Model 4T0370 potvrzuje, že pokročilá optimalizace integrace není v sérii V800 jen marketingová formulace, ale praktická vlastnost. Výbava zahrnuje integrovaný MODBUS RTU, EMC filtr, +10 V výstup, vstup pro PTC ochranu elektromotoru, PLC inteligentní funkci, Emergency STOP (EMS) a možnost připojení externího panelu. Změna směru otáčení přes externí vstup je potvrzenou součástí funkční výbavy a usnadňuje zapojení do automatizační logiky stroje.

K dispozici je také PID regulace s detekcí chodu nasucho, režimem spánku a detekcí vysokého nebo nízkého tlaku. To dává modelu dobrý základ i pro technologické provozy, kde pohon ovlivňuje průtok, tlak, pohyb média nebo stabilitu procesu. V takových podmínkách je důležité, aby měnič nebyl jen výkonovým prvkem, ale i praktickou součástí celého řídicího konceptu.

Integrovaná brzdná jednotka pro přesný doběh výkonnějšího pohonu

Model V800 4T0370 využívá integrovanou brzdnou jednotku, což je v této výkonové třídě velmi cenná vlastnost. Parametry brzdné jednotky zahrnují výkon rezistoru 2,5 kW, hodnotu odporu 16 Ω a doporučený výkon 37 kW. Taková konfigurace rozšiřuje možnosti nasazení v technologiích, kde je důležité kontrolované zpomalení, stabilní doběh a dobrá práce se změnami pracovního rytmu.

U výkonnějších pohonů má kvalita brzdění výrazný vliv na chování zařízení. Pokud se technologie často spouští, zastavuje nebo mění tempo, měnič musí tyto přechody zvládat s jistotou a bez rušivých projevů. Integrovaná brzdná jednotka proto podporuje profesionální charakter modelu a zvyšuje jeho praktickou využitelnost v náročnějších provozních podmínkách.

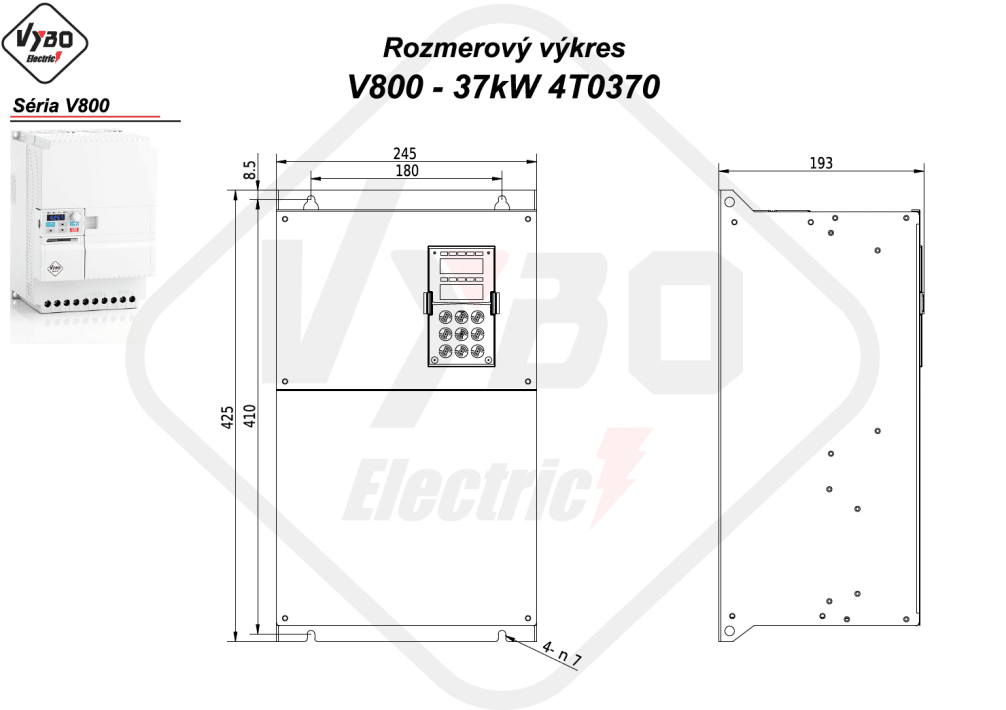

Velikost E a technické údaje důležité při návrhu instalace

Model patří do velikosti E. Doporučený průřez napájecího kabelu je 25 mm² a doporučený jistič 100 A. Přibližné výkonové ztráty dosahují 0,99 kW, požadovaný průtok chladicího vzduchu 170 m³/hod, indukčnost AC reaktoru 0,19 mH a indukčnost DC reaktoru 0,032 mH. Utahovací moment je 4 až 6 Nm a krytí IP20 je určeno pro vnitřní průmyslové prostředí.

Přetížitelnost 120 % / 60 s v režimu P a 150 % / 60 s v režimu G poskytuje rezervu i při kratších špičkách zatížení. V kombinaci s kvalitním odvětráním, správně navrženou kabeláží a důsledným uzemněním to vytváří vhodný základ pro dlouhodobý provoz v průmyslovém prostředí. U výkonů této kategorie je právě důsledný technický návrh instalace jedním z faktorů, které významně ovlivňují výslednou spolehlivost.

Oblasti použití pro výkonnější průmyslová zařízení

V800 4T0370 se hodí pro výkonnější dopravníkové systémy, ventilátorové sestavy, odsávací technologie, čerpací jednotky, míchací zařízení, dávkovací linky, manipulační pracoviště, balicí provozy, obslužné mechanismy strojů i různé samostatné výrobní uzly, kde je třeba spojit výkon 37 kW s přesným, stabilním a provozně vyspělým řízením. Silnou stránkou tohoto modelu je, že vedle výkonu přináší i profesionální řídicí základ připravený na moderní průmyslové použití.
