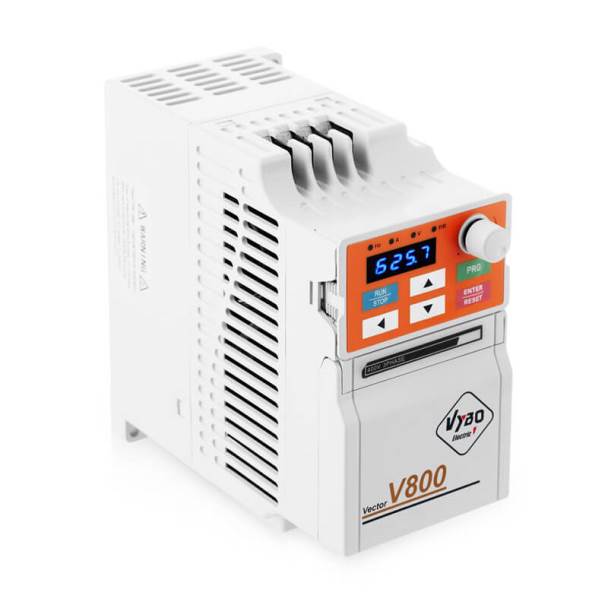

Frekvenční měnič 0,4kW V800-2S0004

Dlouhý popis produktu

Profesionální frekvenční měnič pro průmyslové nasazení

VYBO Electric V800 2S0004 patří do profesionální řady frekvenčních měničů pro průmysl, kde je důležitá přesnost řízení, stabilní provoz a připravenost na každodenní nasazení v technologii. Tento model je určen pro aplikace s napájením 1 x 230 V / 50–60 Hz a poskytuje třífázový výstup 3 x 0–230 V AC. Jmenovitý výkon 0,4 kW, jmenovitý výstupní proud 2,4 A a kompaktní velikost A2S z něj dělají velmi praktické řešení pro menší pohony, u nichž se očekává plynulé řízení, kultivovaný chod a dobrá integrace do rozvaděče i do hotového stroje.

Série V800 není postavena pouze na základní změně frekvence. Její hlavní předností je integrované vektorové řízení a celkově pokročilejší architektura, která umožňuje stabilnější chování elektromotoru při rozběhu, při změně zatížení i při dlouhodobém provozu. Právě proto je tento měnič vhodný všude tam, kde se od pohonu neočekává jen samotné spuštění motoru, ale i přesnější reakce systému, lepší kontrola nad pracovním cyklem a vyšší provozní jistota.

Integrované vektorové řízení jako základ série V800

U modelu V800 2S0004 je k dispozici V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. To je klíčová vlastnost celé série, protože právě integrované vektorové řízení posouvá měnič do profesionální kategorie vhodné pro průmysl. V praxi to znamená přesnější vedení motoru, lepší stabilitu rychlosti a kultivovanější chování tam, kde technologie vyžaduje plynulé reakce bez zbytečných výkyvů.

Výstupní frekvenci je přitom vždy nutné vnímat podle zvoleného režimu řízení. Při V/F řízení je výstupní frekvence 0–3200 Hz. Při SFVC řízení je výstupní frekvence 0–320 Hz.

Profesionální charakter série V800 podporují i další prvky řízení. Měnič pracuje s lineární rampou i s rampou typu S-křivka, podporuje automatické zvýšení krouticího momentu, omezení proudu a další optimalizační funkce, které pomáhají udržet stabilitu provozu při měnících se podmínkách. V menších výkonových třídách je právě tato úroveň řízení výraznou výhodou, protože i kompaktní řešení dokáže nabídnout chování typické pro vyšší průmyslovou třídu.

Pokročilá optimalizace integrace pro praktické zapojení

Jednou z důležitých výhod série V800 je pokročilá optimalizace integrace. V praxi to znamená, že je několik užitečných funkcí k dispozici přímo v měniči a není nutné je řešit dalšími samostatnými prvky už při základním nasazení. Výsledkem je přehlednější návrh zařízení, jednodušší montáž, úspornější využití prostoru v rozvaděči a čistší technické řešení.

Model V800 2S0004 má 6 digitálních vstupů, 2 analogové vstupy, 2 analogové výstupy, 1 reléový výstup a 1 výstup s otevřeným kolektorem. K dispozici je integrovaný MODBUS RTU, což usnadňuje komunikaci s nadřazeným systémem a zjednodušuje začlenění do automatizace. Nechybí ani vstup pro PTC ochranu elektromotoru, integrovaný EMC filtr, +10 V výstup, PLC inteligentní funkce a připojení externího panelu. Vizuálně je potvrzena i změna směru otáčení přes externí vstup, což rozšiřuje možnosti řízení přímo v technologii.

Výbava tohoto modelu je navržena tak, aby byl měnič použitelný v širším rozsahu provozů bez potřeby zbytečných kompromisů. Ocenitelné je to zejména při návrhu kompaktních strojů, menších výrobních celků a technologických uzlů, kde je důležité mít v jednom zařízení řízení, komunikační rozhraní i praktické procesní funkce.

Brzdná jednotka, PID funkce a jistota při provozu

Model V800 2S0004 je vybaven integrovanou brzdnou jednotkou, což zvyšuje jeho použitelnost u pohonů s požadavkem na kontrolované zpomalování. U tohoto modelu jsou k dispozici údaje brzdné jednotky s výkonem rezistoru 0,08 kW, hodnotou odporu 200 Ω a doporučeným výkonem 0,4 kW.

Praktickou hodnotu měniče zvyšuje také PID regulace doplněná o detekci chodu nasucho, režim spánku a detekci vysokého nebo nízkého tlaku. To z něj dělá zajímavé řešení nejen pro samotný pohon, ale i pro procesně orientované aplikace, kde je třeba udržovat stabilní chod systému a reagovat na změnu provozních podmínek bez potřeby dalšího složitého řízení.

Z hlediska ochrany a provozní stability je série V800 připravena na průmyslové prostředí. Měnič pracuje s ochranou proti nadproudu, přepětí, podpětí, přehřátí, ztrátě výstupní fáze či přetížení. To vše pomáhá zvýšit provozní jistotu zařízení, omezit nežádoucí výpadky a udržet konzistentní chod technologie i při náročnějším denním zatížení.

Kompaktní rozměry a technické řešení vhodné do rozvaděče

Velkou výhodou modelu 2S0004 je jeho kompaktní provedení. Vnější rozměry 72 × 142 × 152 mm umožňují snadnější začlenění do menších rozvaděčů, servisních skříní a kompaktnějších strojních řešení. Instalační rozměry 62,7 × 132,7 mm pomáhají při přesné přípravě montáže a při plánování rozmístění komponentů ve skříni.

Doporučený průřez napájecího vodiče je 1,5 mm² a doporučený jistič 6 A. Přibližné výkonové ztráty jsou 0,035 kW, požadovaný průtok chladicího vzduchu 15 m³/hod a indukčnost AC i DC reaktoru 7 mH. Krytí IP20 předurčuje model k montáži ve vnitřním prostoru. Při návrhu instalace je vhodné počítat s vertikální montáží, dobrým odvětráním a dostatečným oddělením silových a řídicích kabelů, aby byl naplno využit potenciál měniče i jeho EMC vlastnosti.

Vhodný pro široké spektrum menších průmyslových pohonů

V800 2S0004 se přirozeně uplatní v technologiích, kde je třeba spojit malé rozměry, přesné řízení a profesionální úroveň výbavy. Je vhodný pro čerpací techniku, tlakové sestavy, malé ventilátory, vzduchotechnické jednotky, odsávací zařízení, filtrační moduly, dávkovací systémy, míchací zařízení, dopravníkové úseky, balicí pracoviště, etiketovací jednotky, pomocné výrobní mechanismy, servisní stroje, laboratorní technologie i různá jednoúčelová průmyslová zařízení.

V těchto aplikacích se jeho přínos neprojevuje jen v samotném výkonu 0,4 kW, ale především v tom, že jde o profesionální průmyslovou řadu s integrovaným vektorovým řízením a promyšlenou integrací funkcí. Model V800 2S0004 proto působí jako kompaktní, ale technicky velmi dobře vybavený frekvenční měnič, který je připraven na spolehlivé každodenní použití v moderních průmyslových provozech.
