Typ: V800 4T0015, 1,5 kW
| Všeobecná data | |
| Typ | V800 4T0015 |
| Velikost | A4T |
| Elektrická data | |
| Jmenovitý výkon | 1,5 kW |
| Maximální vstupní proud | 5 A |
| Jmenovitý výstupní proud | 3,7 A |
| Doporučený výkon motoru | 1,5 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 3200 Hz |
| Doporučený jistič | 10 A |
| Ostatní data | |
| Průřez napěťového kabelu | 1,5 mm² |
| Přibližné výkonové ztráty | 0,095 W |
| Požadovaný průtok chladicího vzduchu | 30 m³/hod |
| Indukčnost AC reaktoru | 3,8 mH |
| Indukčnost DC reaktoru | 1,5 mH |
| Utahovací moment | 0,7 až 0,9 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 0,15 kW |
| Hodnota odporu | 220 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 1,5 kW |
Dlouhý popis produktu

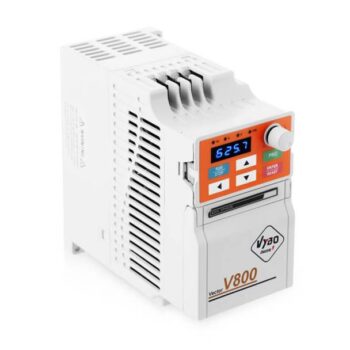

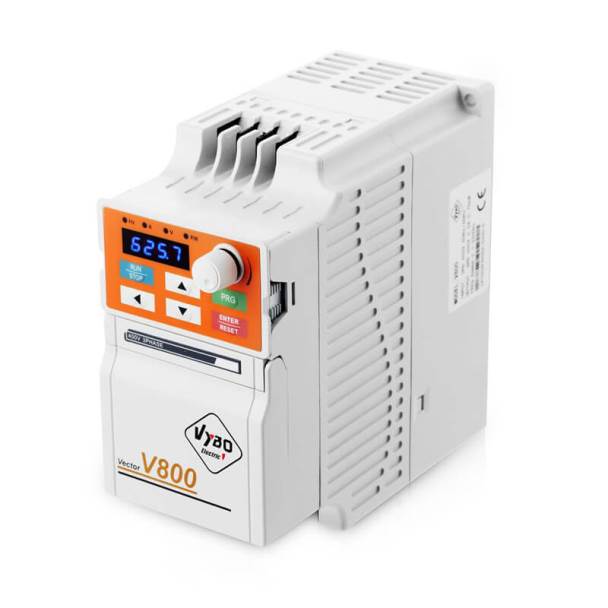

Univerzální průmyslový měnič s výkonem 1,5 kW
VYBO Electric V800 4T0015 je frekvenční měnič navržený pro široké spektrum průmyslových aplikací, ve kterých je potřebná přesná regulace třífázového elektromotoru, kompaktní montáž a spolehlivá připravenost na začlenění do automatizace. Model pracuje s napájením 3 x 400 V / 50–60 Hz a poskytuje výstup 3 x 0–400 V AC. Jmenovitý výkon 1,5 kW, maximální vstupní proud 5 A a jmenovitý výstupní proud 3,7 A dávají tomuto modelu velmi dobrou rovnováhu mezi kompaktností a schopností řešit reálné průmyslové úlohy.
V této třídě už frekvenční měnič často neplní jen pomocnou úlohu, ale stává se základním řídicím prvkem technologického celku. Proto je důležité, aby nabídl víc než jen změnu otáček. Série V800 na to odpovídá profesionální konstrukcí, promyšlenou integrací a výbavou, která je použitelná při uvádění do provozu i v dlouhodobém denním režimu.
Integrované vektorové řízení a flexibilita provozu
Hlavní vlastností modelu je integrované vektorové řízení, které patří mezi nejdůležitější přednosti série V800. Měnič podporuje V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0–3200 Hz, při SFVC řízení 0–320 Hz. Takové rozlišení umožňuje zvolit způsob práce podle povahy technologie a podle požadavku na dynamiku nebo přesnost chodu.
U otevřeného vektorového řízení získává pohon jistější vedení, lepší stabilitu rychlosti a kultivovanější odezvu při změně zatížení. To je velmi důležité zejména u zařízení, která pracují cyklicky nebo kde se motor pravidelně dostává do měnících se provozních podmínek. Série V800 zároveň využívá automatické zvýšení krouticího momentu, regulaci napětí AVR, lineární rampu, S-křivku, omezení proudu a omezení krouticího momentu, což pomáhá udržet stabilní a profesionální projev pohonu.
Pokročilá optimalizace integrace v praxi
Model 4T0015 je velmi dobrým příkladem pokročilé optimalizace integrace. Už v kompaktním rámu A4T nabízí digitální a analogové vstupy, reléový výstup, výstup s otevřeným kolektorem, +10 V výstup, vstup pro PTC ochranu elektromotoru, integrovaný EMC filtr, MODBUS RTU, PLC inteligentní funkci, podporu externího panelu a vizuálně potvrzenou změnu směru otáčení přes externí vstup. To umožňuje čisté a praktické zapojení v moderních průmyslových schématech bez potřeby zbytečně komplikovat řešení dalšími prvky.
Stejně důležité jsou procesní funkce. K dispozici je PID regulace, detekce chodu nasucho, režim spánku a detekce vysokého nebo nízkého tlaku. Díky tomu měnič dobře zapadá i do čerpacích, ventilačních a procesních aplikací, kde motor pracuje jako součást širšího řízeného celku.
Brzdná jednotka pro lepší rytmus provozu
Integrovaná brzdná jednotka patří mezi vlastnosti, které zvyšují praktickou hodnotu modelu 4T0015. Brzdná jednotka pracuje s výkonem rezistoru 0,15 kW a s hodnotou odporu 220 Ω. Doporučený výkon této konfigurace je 1,5 kW, tedy přesně odpovídá výkonu měniče. Tato sestava pomáhá technologii zvládat doběh klidněji, zlepšuje opakovatelnost pohybu a zvyšuje jistotu při pracovních cyklech s častějším zastavováním.
Brzdná jednotka se osvědčí zejména tam, kde se pracuje s pravidelnou změnou tempa, s častějšími přestávkami nebo s mechanismy, u kterých je důležité, aby pohyb nepůsobil tvrdě a nekontrolovaně. Takové řešení dělá z modelu 4T0015 nejen univerzální regulátor, ale skutečný průmyslový nástroj připravený na praktické každodenní použití.
Rozměry, jištění a montážní údaje

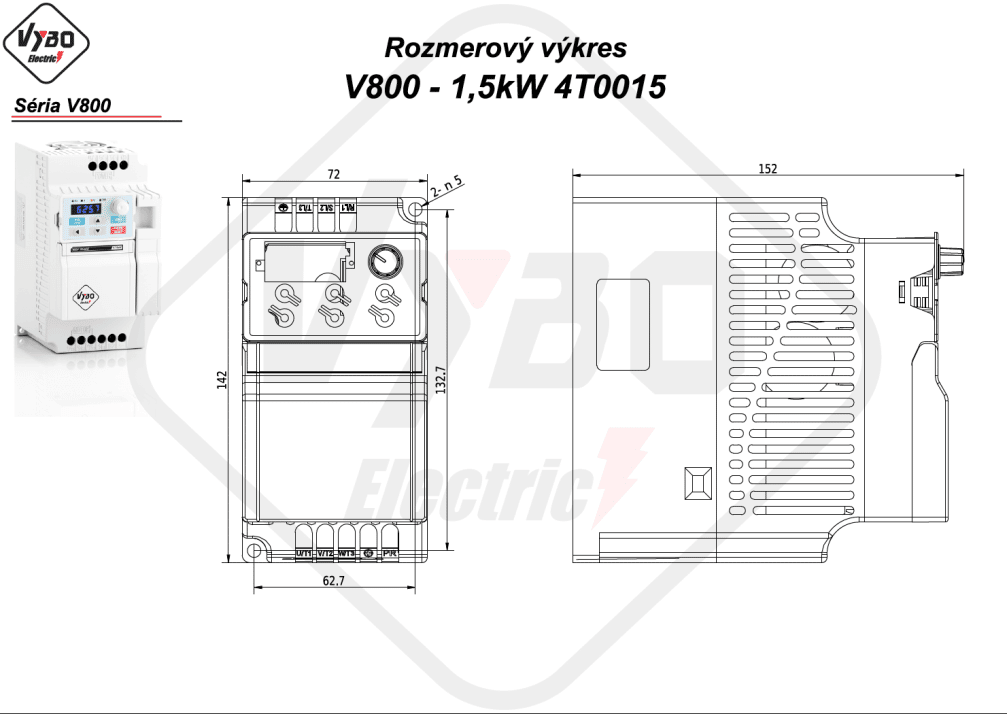

Model patří do velikosti A4T s rozměry 72 × 142 × 152 mm a instalačními rozměry 62,7 × 132,7 mm. Doporučený průřez napájecího vodiče je 1,5 mm² a doporučený jistič 10 A. Přibližné výkonové ztráty jsou 0,095 kW, požadovaný průtok chladicího vzduchu 30 m³/hod, indukčnost AC reaktoru 3,8 mH a DC reaktoru 1,5 mH. Utahovací moment je 0,7 až 0,9 Nm. Krytí IP20 předurčuje tento model k montáži ve vnitřním průmyslovém prostředí.
Při osazování do skříně je vhodné dbát na vertikální montáž, dostatečné odvětrání a korektní vedení kabelů. U měničů této třídy právě kvalitní montáž výrazně ovlivňuje stabilitu, teplotní režim a EMC chování celého systému. Kompaktní rozměry a promyšlené rozložení funkcí přitom usnadňují zabudování i do prostorově úsporných technologických řešení.
Přirozené nasazení ve strojírenské a procesní praxi
V800 4T0015 se hodí pro dopravníkové úseky, balicí a etiketovací zařízení, dávkovací systémy, míchací sestavy, menší čerpadla, ventilaci, odsávání, oběhové moduly, servisní stroje, pomocné mechanismy výrobních linek, jednoúčelová zařízení i samostatné technologické uzly. Uplatní se všude tam, kde je třeba spojit profesionální řízení, kompaktní rozměry a dobrou připravenost na komunikaci a automatizaci.
VYBO Electric V800 4T0015 tak představuje vyvážený měnič pro široké spektrum průmyslových úloh. Profesionální řada V800, integrované vektorové řízení, pokročilá optimalizace integrace a integrovaná brzdná jednotka z něj dělají model připravený na stabilní a spolehlivý provoz.
