Typ: A550 Plus 2S0004, 0,4 kW
| Všeobecná data | |
| Typ | A550 Plus 2S0004 |
| Velikost | 1A |
| Elektrická data | |
| Jmenovitý výkon | 0,4 kW |
| Maximální vstupní proud | 5,4 A |
| Jmenovitý výstupní proud | 2,4 A |
| Doporučený výkon motoru | 0,4 kW |
| Napájecí napětí 50/60 Hz | 1 x 230 V |
| Výstupní napětí | 0 – 230 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 10 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 2,5 mm² |
| Približné výkonové ztráty | 55 W |
| Požadovaný průtok chladicího vzduchu | 37 m³/hod |
| Indukčnost AC reaktoru | 4,5 mH |
| Indukčnost DC reaktoru | 7 mH |
| Utahovací moment | 0,7 až 0,9 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Doporučený výkon | – kW |
Dlouhý popis produktu
Kompaktní řešení pro plynulé řízení pohonu

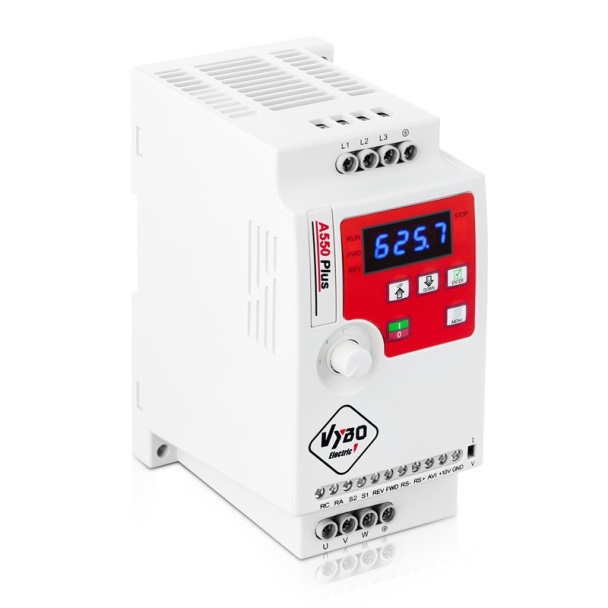

Frekvenční měnič VYBO Electric A550 Plus 2S0004 je určen pro napájení 1 x 230 V s třífázovým výstupem 3 x 0 – 230 V AC. Jmenovitý výkon 0,4 kW jej předurčuje pro technologie, kde je důležitá plynulá regulace otáček, kultivovaný rozběh a stabilní nastavení provozu bez zbytečných mechanických rázů. Výstupní frekvence pracuje v rozsahu 0 – 999 Hz a přetížitelnost dosahuje 150 % / 60 s.
Funkce pro praktickou automatizaci a jednoduché ovládání
Série A550 Plus nabízí V/F řízení, zabudovaný PID regulátor, JOG režim, PLC funkce, pevné rychlosti i analogové řízení. K dispozici je komunikace RS485 MODBUS RTU, analogový vstup 0 – 10 V / 4 – 20 mA, digitální vstupy, reléový výstup a možnost připojení externího panelu. Tato výbava pomáhá při začlenění měniče do menších výrobních a technických systémů.
Vhodný pro jemnou regulaci v menších technologiích
Tento model se hodí pro malé dopravníky, ventilátory, odsávací jednotky, míchací zařízení, dávkovací systémy, menší čerpací sestavy, laboratorní technologie, balicí mechanismy, filtrační okruhy, servisní zařízení i pomocné pohony ve výrobě. Výhodou je možnost nastavit chod motoru podle reálného zatížení a udržet plynulý průběh provozu i při častějším startu a zastavení.
Praktická konstrukce pro montáž do rozvaděče

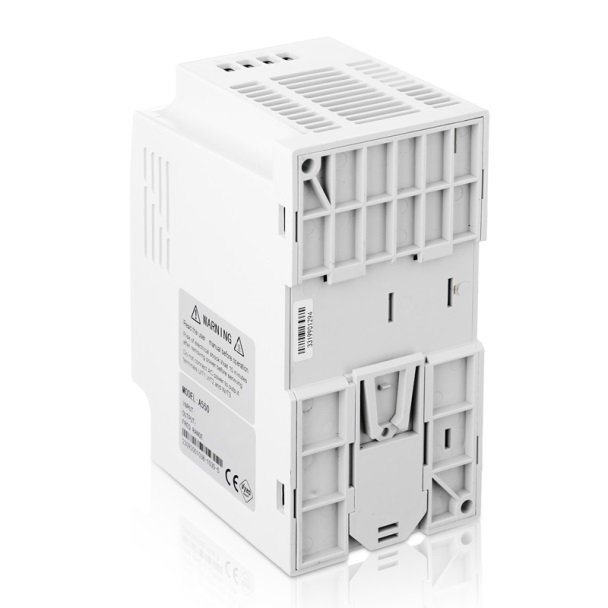

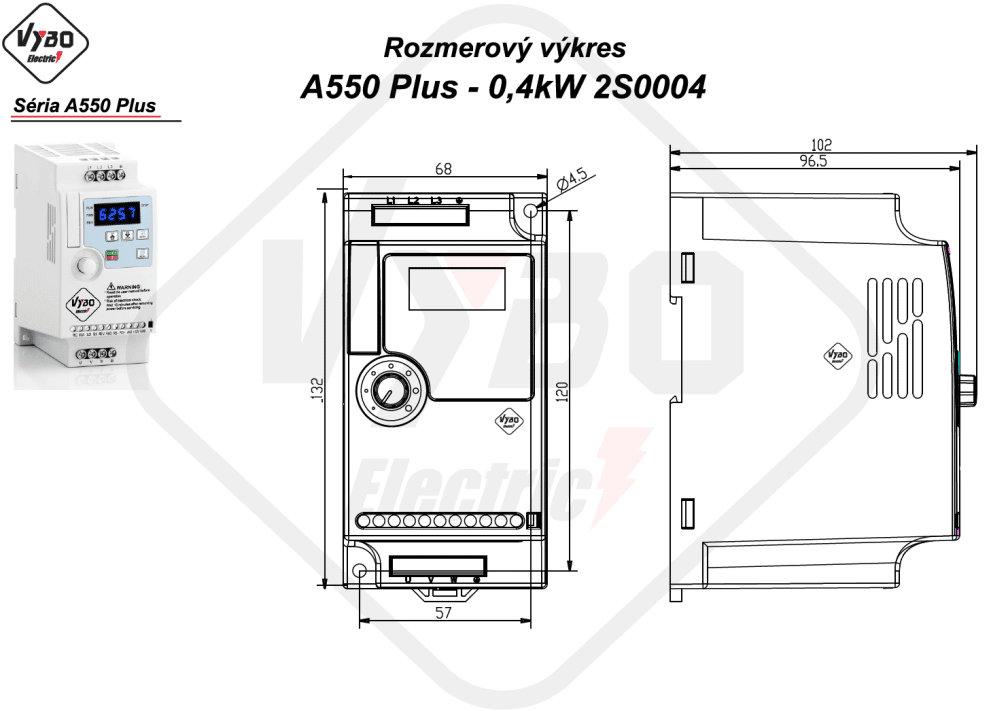

Model patří do velikosti 1A a má rozměry 68 x 132 x 102 mm. Krytí IP20 jej předurčuje k instalaci do vnitřního prostředí. Konstrukce podporuje montáž na stěnu i na DIN lištu 35 mm, což usnadňuje osazení v kompaktních rozvaděčích. Chlazení je řešeno jako nucené chlazení vzduchem, přičemž přibližné výkonové ztráty jsou 55 W a požadovaný průtok chladicího vzduchu je 37 m³/hod.
Technické řešení pro spolehlivý provoz
Model A550 Plus 2S0004 má maximální vstupní proud 5,4 A, jmenovitý výstupní proud 2,4 A a doporučený výkon motoru 0,4 kW. Doporučený jistič je 10 A, doporučený průřez napájecího kabelu 3 x 2,5 mm² a indukčnost AC reaktoru 4,5 mH. Tento model nemá integrovanou brzdnou jednotku.
