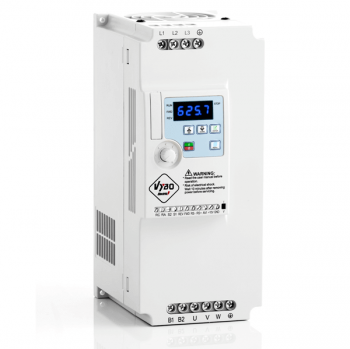

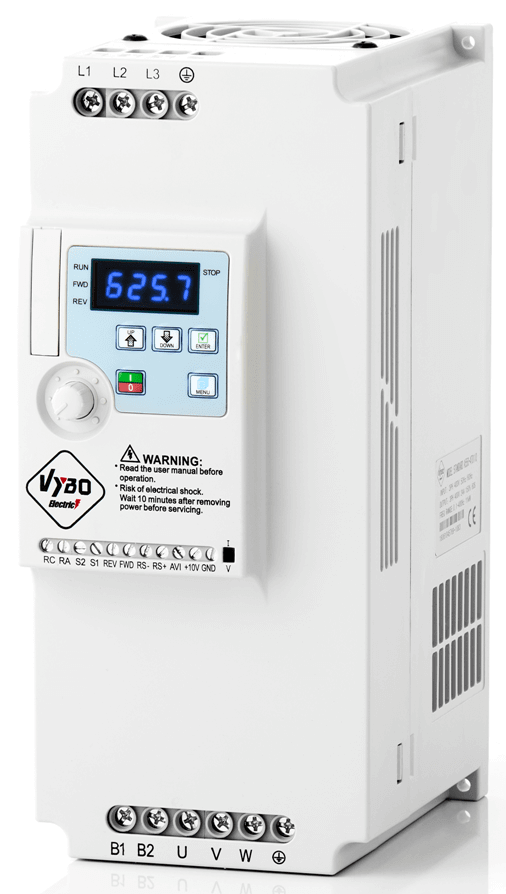

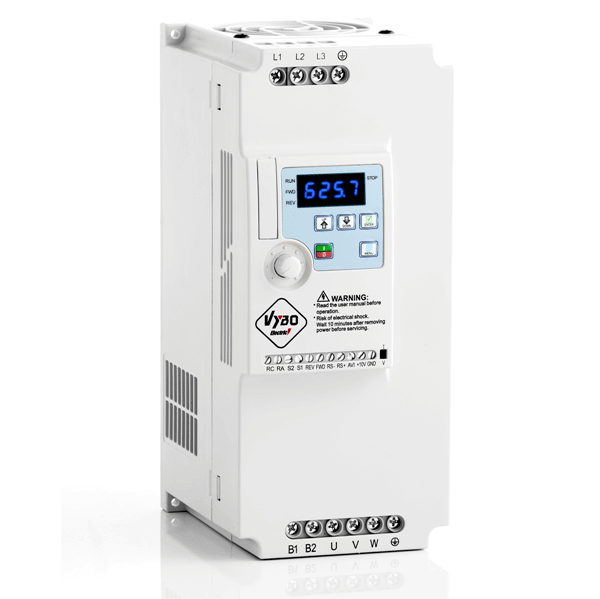

Typ: A550 Plus 4T0110, 11 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0110 |
| Velikost | C |
| Elektrická data | |
| Jmenovitý výkon | 11 kW |
| Maximální vstupní proud | 26 A |
| Jmenovitý výstupní proud | 25,0 A |
| Doporučený výkon motoru | 11 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 32 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 6 mm² |
| Približné výkonové ztráty | 457 W |
| Požadovaný průtok chladicího vzduchu | 130 m³/hod |
| Indukčnost AC reaktoru | 0,8 mH |
| Indukčnost DC reaktoru | 0,6 mH |
| Utahovací moment | 4 až 6 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 0,8 kW |
| Hodnota odporu | 43 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 11 kW |
Dlouhý popis produktu
Silný model pro technologické uzly s vyšším výkonem
A550 Plus 4T0110 je frekvenční měnič, který se uplatní všude tam, kde je při řízení pohonu důležitá výkonová rezerva, plynulé vedení motoru a spolehlivost při dlouhodobém zatížení. Napájení 3 x 400 V AC, regulovaný třífázový výstup 3 x 0 – 400 V AC a jmenovitý výkon 11 kW předurčují tento model pro serióznější průmyslové nasazení.
Brzdná jednotka podporuje náročnější pracovní cykly
Integrovaná brzdná jednotka s výkonem rezistoru 0,8 kW a hodnotou odporu 43 Ω rozšiřuje možnosti použití u aplikací, kde se pracuje s výraznější setrvačností nebo s častějšími změnami rychlosti. Takové řešení pomáhá stabilizovat provoz při zpomalování i při náročnějším pracovním cyklu.
Určený pro výrobu, logistiku i technické hospodářství
Tento model se hodí pro silnější dopravníkové tratě, výkonnější ventilátory, čerpací soustavy, míchací technologie, odsávací zařízení, balicí linky, navíjecí a odvíjecí mechanismy, manipulační systémy, servisní pracoviště, technologické stanice, stroje s plynulým rozběhem i zařízení s požadavkem na přesnější procesní řízení.
Řízení a komunikace pro moderní provoz
Měnič nabízí V/F řízení, PID regulaci, PLC inteligentní funkci, práci s pevnými rychlostmi, externí změnu směru a komunikaci přes RS485 MODBUS RTU. Přítomen je také PTC vstup, digitální vstupy, reléový výstup a podpora externího panelu. Praktická je i orientace na procesní úkoly, včetně regulace tlaku a ochranných funkcí u čerpadlového charakteru zátěže.
Konstrukce odpovídající výkonové třídě 11 kW
Velikost C s rozměry 106 x 240 x 153 mm nabízí robustnější provedení při rozumných nárocích na prostor. Přibližné výkonové ztráty dosahují 457 W, požadovaný průtok chladicího vzduchu 130 m³/hod a indukčnost AC reaktoru 0,8 mH. Maximální vstupní proud je 26 A, jmenovitý výstupní proud 25,0 A, doporučený jistič 32 A a průřez napájecího kabelu 3 x 6 mm².
