Frekvenční měnič 160kW V800-4T1600

Dlouhý popis produktu

Průmyslový měnič pro pohony, které pracují bez prostoru pro kompromisy

VYBO Electric V800 4T1600 je frekvenční měnič navržený pro zařízení, ve kterých pohon nese podstatnou část technologického výkonu a kde se od řízení vyžaduje přesnost, disciplína a schopnost spolehlivě fungovat i při vysokém zatížení. Jmenovitý výkon 160 kW, napájení 3 x 400 V / 50–60 Hz a výstup 3 x 0 – 400 V AC vytvářejí robustní základ pro výrobní a procesní provozy, kde motor pracuje intenzivně, často dlouhodobě a bez většího prostoru pro nepředvídatelné chování. Jmenovitý výstupní proud 300 A a maximální vstupní proud 310 A potvrzují připravenost pro silové průmyslové aplikace.

U této výkonové úrovně už nejde jen o samotné rozběhnutí elektromotoru. Rozhodující je schopnost udržet motor ve stabilním režimu při změně zatížení, při delším zatížení, při přesně definovaných přechodech mezi pracovními stavy a při náročnějších požadavcích na doběh. Profesionální řada V800 je zaměřena právě na takový typ nasazení. Model 4T1600 proto nabízí kombinaci silového výkonu, řídicí přesnosti a výbavy, která pomáhá vytvořit spolehlivý a dobře čitelný technologický celek.

Integrované vektorové řízení pro kultivovaný projev i při vysokém výkonu

Nejdůležitější technickou vlastností modelu je integrované vektorové řízení. K dispozici je V/F skalární řízení i SVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0 – 3200 Hz. Při SVC vektorovém řízení s otevřenou smyčkou je výstupní frekvence 0 – 320 Hz.

Vektorové řízení pomáhá zlepšovat stabilitu rychlosti, snižovat nežádoucí výkyvy při zatížení a podporovat klidnější průběh rozběhu i zpomalování. V sérii V800 jsou navíc zapracovány i další optimalizační prvky, mezi které patří lineární rampa, S-křivka, automatické zvýšení krouticího momentu a omezení proudu. Společně vytvářejí funkční základ pro technologie, které potřebují čistou odezvu a předvídatelný průběh provozu bez zbytečných nestabilit.

Pokročilá optimalizace integrace pro průmyslovou automatizaci

Model V800 4T1600 je připraven na nasazení v moderním průmyslovém prostředí, kde se očekává bezproblémová komunikace i pohodlné začlenění do řízení. Výbava zahrnuje integrovaný MODBUS RTU, EMC filtr, +10 V výstup, vstup pro PTC ochranu elektromotoru, PLC inteligentní funkci, funkci Emergency STOP (EMS) a možnost připojení externího panelu. Změna směru otáčení přes externí vstup rozšiřuje možnosti použití v zařízeních s nadřazeným řízením i v samostatných technologických celcích.

Praktickou hodnotu zvyšuje i PID regulace doplněná o detekci chodu nasucho, režim spánku a detekci vysokého nebo nízkého tlaku. Tato kombinace otevírá prostor pro nasazení v procesních technologiích, kde se sleduje nejen rychlost motoru, ale i chování média, tlakových poměrů nebo výkonu systému jako celku. Měnič tak může plnit důležitou úlohu i v aplikacích, které vyžadují přesnější reakci na stav procesu.

Brzdná jednotka v externím provedení jako důležitý prvek pracovní stability

Model 4T1600 využívá brzdnou jednotku v externím provedení. Parametry brzdné jednotky zahrnují výkon rezistoru 6,5 x 2 kW, hodnotu odporu 6,3 x 2 Ω a doporučený výkon 160 kW. Takové řešení je velmi důležité všude tam, kde se pracuje s většími mechanickými hmotami, s častým zpomalováním nebo s požadavkem na přesně zvládnutý doběh zařízení.

U výkonů této kategorie se kvalita brzdění výrazně promítá do celé technologie. Pokud je třeba udržet stabilní pracovní rytmus, přesnou návaznost operací nebo kultivovaný průběh zastavení, správně vyřešená brzdná jednotka je zásadním prvkem. Externí provedení proto dává modelu 4T1600 důležitou rezervu pro výkonnější aplikace a zvyšuje jeho použitelnost v provozech, kde má pohon vysokou pracovní odpovědnost.

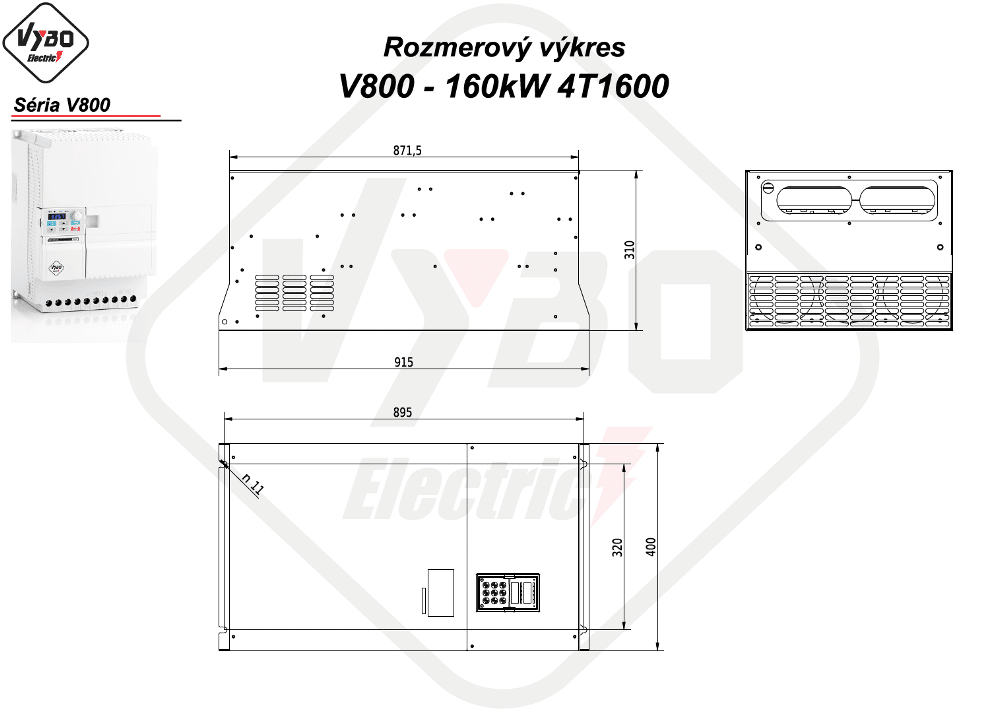

Elektrické údaje a montážní podmínky pro velké výkonové aplikace

Model pracuje s přetížitelností 120 % / 60 s v režimu P a 150 % / 60 s v režimu G, což pomáhá lépe zvládat přechodové stavy a krátkodobé špičky. Doporučený průřez napájecího kabelu je 120 mm² a doporučený jistič 350 A. Přibližné výkonové ztráty dosahují 3,31 kW, požadovaný průtok chladicího vzduchu 405 m³/hod, indukčnost AC reaktoru 0,04 mH a indukčnost DC reaktoru 0,008 mH. Model patří do velikosti F, utahovací moment je 18 až 23 Nm a krytí IP20 je určeno pro vnitřní průmyslové prostředí.

V praxi je u takto výkonných měničů velmi důležité správné technické osazení. Dostatečné chlazení, kvalitní uzemnění, přehledné rozdělení silové a řídicí kabeláže a důsledně navržená rozvaděčová architektura mají přímý vliv na provozní stabilitu i životnost celého řešení. V800 4T1600 je připraven na profesionální nasazení všude tam, kde se očekává spolehlivý výkon a dlouhodobá technická jistota.

Vhodný pro silové technologické uzly a těžší průmyslové aplikace

V800 4T1600 se hodí pro velké dopravníkové systémy, ventilátorové sestavy, odsávací technologie, čerpací stanice, míchací zařízení, dávkovací linky, zpracovatelské provozy, manipulační pracoviště, energeticky náročné pomocné pohony i rozsáhlé procesní celky, kde je třeba spojit výkon 160 kW s přesným a spolehlivým řízením. Jde o model, který přináší nejen vysoký výkon, ale i úroveň řízení odpovídající moderním požadavkům průmyslu.
