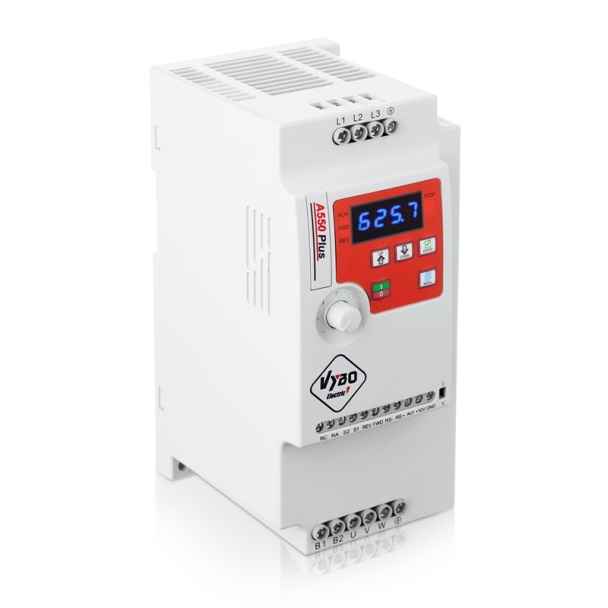

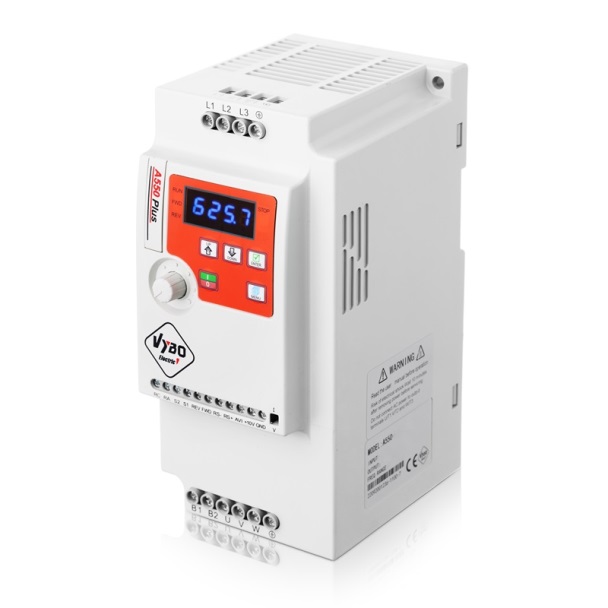

Typ: A550 Plus 4T0075, 7,5 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0075 |
| Velikost | C |
| Elektrická data | |
| Jmenovitý výkon | 7,5 kW |
| Maximální vstupní proud | 20 A |
| Jmenovitý výstupní proud | 17,5 A |
| Doporučený výkon motoru | 7,5 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 32 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 4 mm² |
| Približné výkonové ztráty | 337 W |
| Požadovaný průtok chladicího vzduchu | 85 m³/hod |
| Indukčnost AC reaktoru | 1 mH |
| Indukčnost DC reaktoru | 0,75 mH |
| Utahovací moment | 2 až 2,5 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 0,5 kW |
| Hodnota odporu | 65 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 7,5 kW |
Dlouhý popis produktu
Výkonová třída pro technologie s vyšší setrvačností

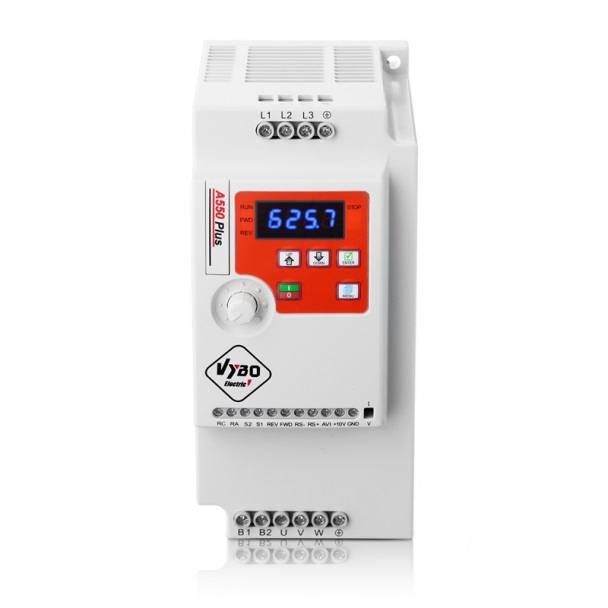

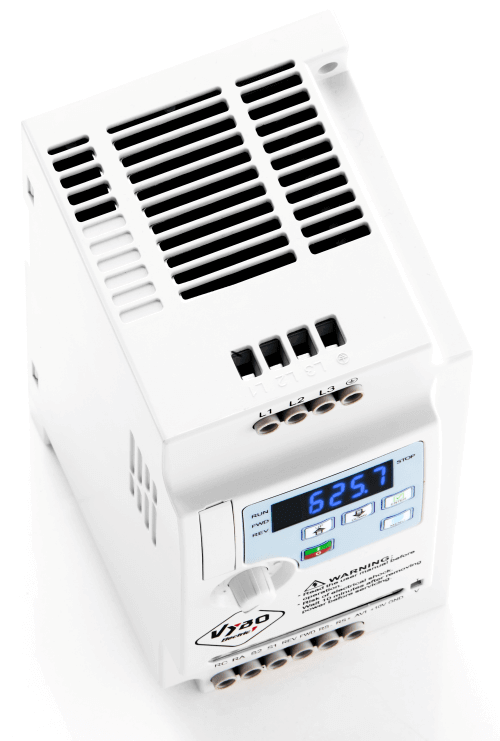

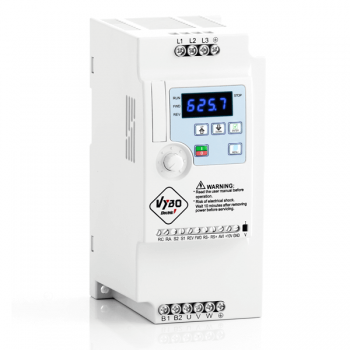

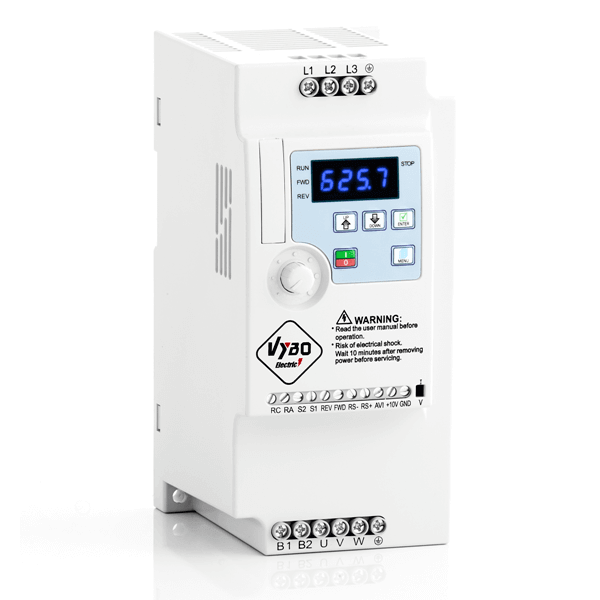

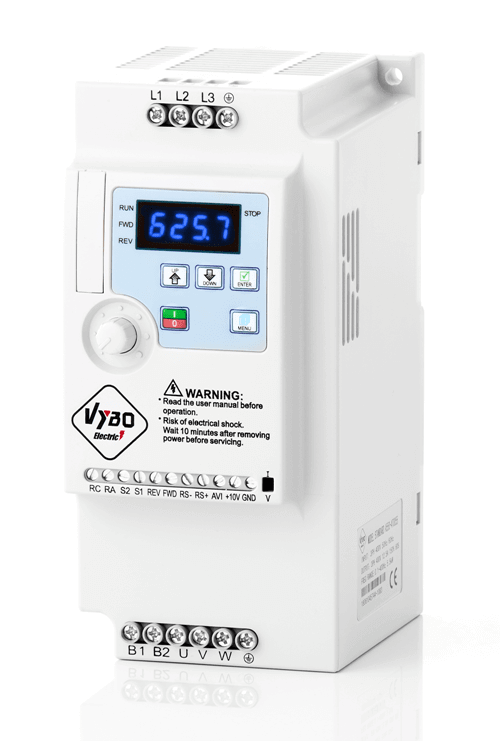

A550 Plus 4T0075 je frekvenční měnič určený pro náročnější provozy, kde se očekává stabilní výkon, plynulá regulace a dobrá kontrola nad chováním motoru při změnách pracovního režimu. Napájení 3 x 400 V AC, výstup 3 x 0 – 400 V AC a výkon 7,5 kW vytvářejí vhodné řešení pro silnější výrobní a manipulační aplikace.
Integrovaná brzdná jednotka pro jistější provoz při změně rychlosti
Model využívá integrovanou brzdnou jednotku s výkonem rezistoru 0,5 kW a hodnotou odporu 65 Ω. Takové vybavení je přínosné u technologií, kde se pracuje s častějším zpomalováním, s měnící se setrvačností nebo s požadavkem na svižnější změnu pracovního rytmu.
Vhodný pro výkonnější technologické celky
Tento model se hodí pro výkonnější dopravníky, míchací linky, ventilátorové jednotky, čerpadla, odsávací technologie, balicí stroje, navíjecí mechanismy, dávkovací sestavy, manipulační systémy, obslužné stanice, servisní zařízení i pro výrobní linky s proměnlivou intenzitou práce. Dobře zapadá tam, kde je potřeba nejen regulace, ale i jistota při zatížení a dobrá reakce na změnu tempa.
Funkce vhodné pro automatizaci i procesní řízení
Měnič podporuje PID regulaci, V/F řízení, pevné rychlosti, PLC inteligentní funkci, externí změnu směru, analogové řízení a komunikaci MODBUS RTU. Nechybí digitální vstupní výbava, reléový výstup, PTC vstup, externí panel a funkce zaměřené na procesní řízení tlaku či ochranu čerpadlových aplikací.
Konstrukce a elektrické údaje pro návrh rozvaděče

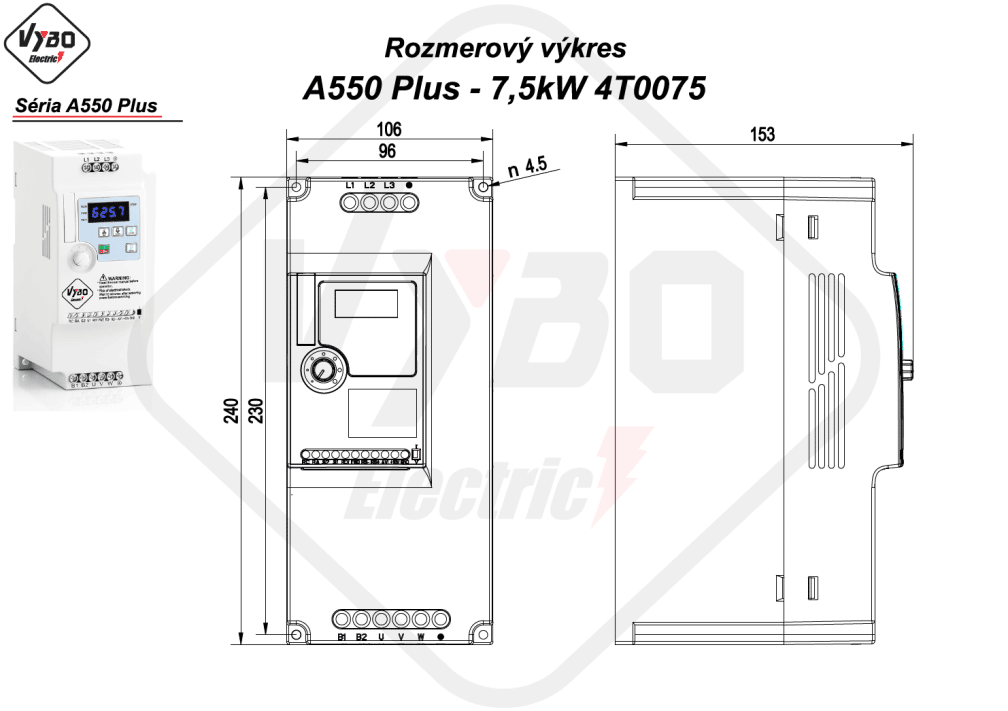

Velikost C a rozměry 106 x 240 x 153 mm odpovídají výkonové kategorii 7,5 kW. Přibližné výkonové ztráty jsou 337 W, požadovaný průtok chladicího vzduchu 85 m³/hod a indukčnost AC reaktoru 1 mH. Maximální vstupní proud dosahuje 20 A, jmenovitý výstupní proud 17,5 A, doporučený jistič 32 A a průřez napájecího kabelu 3 x 4 mm².
