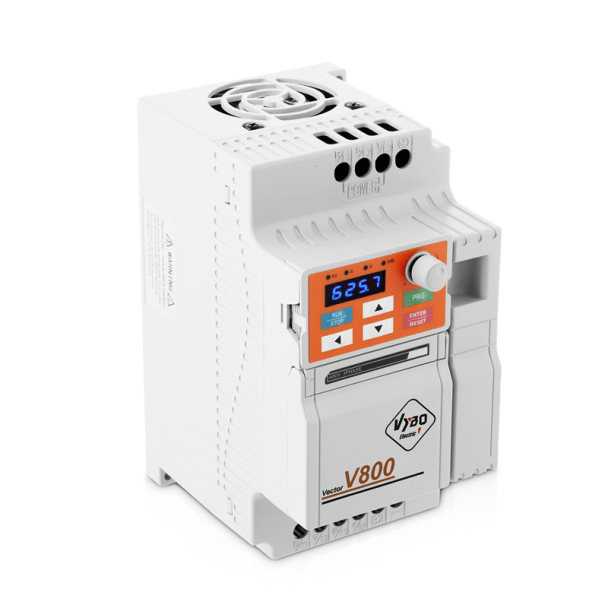

Frekvenční měnič 3kW V800-2S0030

Dlouhý popis produktu

Výkonnější jednofázově napájený měnič pro seriózní průmyslové úlohy

VYBO Electric V800 2S0030 je frekvenční měnič určený pro technologie, které potřebují spolehlivé řízení třífázového motoru při jednofázovém napájení 1 x 230 V / 50–60 Hz. Jmenovitý výkon 3 kW a třífázový výstup 3 x 0–230 V AC z něj dělají velmi praktický prvek pro stroje a výrobní uzly, kde je důležitá kombinace profesionálního řízení, komunikační připravenosti a rozumné montážní náročnosti. Tento model je postaven na stejné filozofii jako celá série V800: jde o profesionální řadu frekvenčních měničů pro průmysl, ve které se neřeší jen samotný výkon, ale i chování pohonu v reálném provozu, praktická integrace a dlouhodobá stabilita.

Jmenovitý výstupní proud 13 A, maximální vstupní proud 14 A a doporučený výkon motoru 3 kW odpovídají tomu, že model 2S0030 patří mezi výkonnější řešení v jednofázově napájené větvi série V800. Takový měnič už často pracuje ve výrobních podmínkách, kde se od regulace očekává nejen plynulý chod, ale i odolnost vůči změnám zatížení, dobré chování při rozběhu a schopnost udržet technologii v pracovním tempu bez zbytečných výpadků.

Integrované vektorové řízení s důrazem na přesnost a stabilitu

Hlavním technickým benefitem modelu je integrované vektorové řízení. K dispozici je V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0–3200 Hz. Při SFVC řízení je výstupní frekvence 0–320 Hz.

Při praktickém nasazení se vektorové řízení projeví klidnějším vedením motoru, lepší stabilitou rychlosti a kultivovanějším chováním při změnách zatížení. Série V800 k tomu přidává automatické zvýšení krouticího momentu, lineární rampu, S-křivku, automatickou regulaci napětí AVR, omezení proudu a omezení krouticího momentu. Výsledkem je menší citlivost technologie na přechodové stavy a lepší schopnost udržet pracovní proces ve stabilním režimu i při náročnějším zacházení.

Promyšlená integrace funkcí přímo v měniči

Pokročilá optimalizace integrace je u modelu 2S0030 velmi důležitá. V této výkonové třídě už měnič často pracuje jako součást většího systému, a proto je praktické, že má k dispozici MODBUS RTU, digitální a analogové vstupy, reléový výstup, výstup s otevřeným kolektorem, +10 V výstup, vstup pro PTC ochranu elektromotoru, EMC filtr, PLC inteligentní funkci a připojení externího panelu. Změna směru otáčení přes externí vstup rozšiřuje možnosti ovládání v automatizovaných systémech i v samostatných strojích.

Důležité je také to, že měnič disponuje PID funkcí spolu s detekcí chodu nasucho, režimem spánku a detekcí vysokého nebo nízkého tlaku. Taková výbava zvyšuje jeho využitelnost v technologiích, kde motor plní nejen mechanickou, ale i procesní úlohu. Měnič tak může být přirozenou součástí systémů, které potřebují stabilitu, přesnější reakci a komunikaci do nadřazeného řízení.

Brzdná jednotka pro náročnější pracovní tempo

U výkonu 3 kW se už velmi výrazně ukazuje význam kvalitního brzdění. Proto je u modelu 2S0030 důležité, že je vybaven integrovanou brzdnou jednotkou. K dispozici je výkon rezistoru 0,25 kW a hodnota odporu 65 Ω. Taková konfigurace přináší lepší kontrolu nad doběhem pohonu a pomáhá u technologií, kde se střídá rozběh, ustálený chod a opakované zpomalování.

Brzdná jednotka zvyšuje praktickou hodnotu modelu zejména ve výrobním rytmu, kde se očekává přesnější reakce na příkaz zastavení nebo změnu rychlosti.

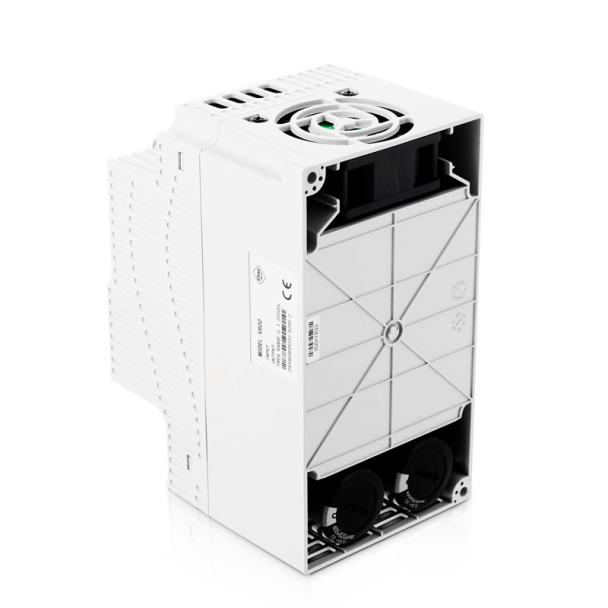

Rám B2S, elektroinstalační údaje a montážní připravenost

Model patří do velikosti B2S, s rozměry 100 × 183 × 143 mm a instalačními rozměry 90 × 173 mm. Doporučený průřez napájecího vodiče je 4,0 mm² a doporučený jistič 32 A. Přibližné výkonové ztráty dosahují 0,172 kW, požadovaný průtok chladicího vzduchu 44 m³/hod a indukčnost AC reaktoru 0,75 mH, DC reaktoru 0,13 mH. Krytí IP20 je určeno pro montáž ve vnitřním prostředí.

Při návrhu kabeláže je vhodné počítat s oddělením silových a řídicích vedení a s kvalitním uzemněním. Při větších vzdálenostech mezi měničem a motorem je důležité správné řešení výstupní kabeláže a potlačení rušení. V průmyslové praxi právě tyto detaily často rozhodují o tom, zda bude systém stabilní i při dlouhodobém zatížení a v náročnějším elektromagnetickém prostředí.

Aplikace, kde se 3 kW a 230 V spojují v praktické řešení

V800 2S0030 se přirozeně hodí pro výkonnější dopravníkové úseky, větší ventilátory, odsávací zařízení, čerpací technologie, míchací sestavy, dávkovací linky, balicí pracoviště, servisní linky, jednoúčelové stroje, pomocné výrobní mechanismy, dílenské technologie i různě modernizovaná zařízení, kde je třeba zavést profesionální řízení třífázového pohonu při jednofázovém napájení. Velkou výhodou je, že měnič dokáže spojit výkon, přesnější řízení a průmyslovou výbavu bez zbytečně komplikovaného řešení.

VYBO Electric V800 2S0030 tak představuje velmi schopný frekvenční měnič pro seriózní průmyslové úlohy. Profesionální filozofie série V800, integrované vektorové řízení, pokročilá integrace funkcí a integrovaná brzdná jednotka z něj dělají model připravený na spolehlivé každodenní nasazení v technologických provozech.
