Typ elektromotoru: 1LC-200L-8 15KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 1LC-200L-8 |
| Rám (mm) | 200 |
| Elektrická data | |
| Výkon (kW) | 15 |
| Jmenovitý proud 400 V (A) | 32,4 |
| Jmenovitý proud 690 V (A) | 18,8 |
| Rychlost (rpm) | 730 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 6,6 |
| Výkonnost | |
| Efektivita (%) | 88 |
| Účinník | 0,76 |
| Příslušenství | |
| – | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | +65°C |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 236 |
| Rozměry balení (mm) | 870*500*670 |
| Hlučnost (dB) | 73 |
| Setrvačnost rotoru (kg/m2) | 0,339 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M50X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6312-C3/6312-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Konstrukční velikost 200 mm pro výkon 15 kW

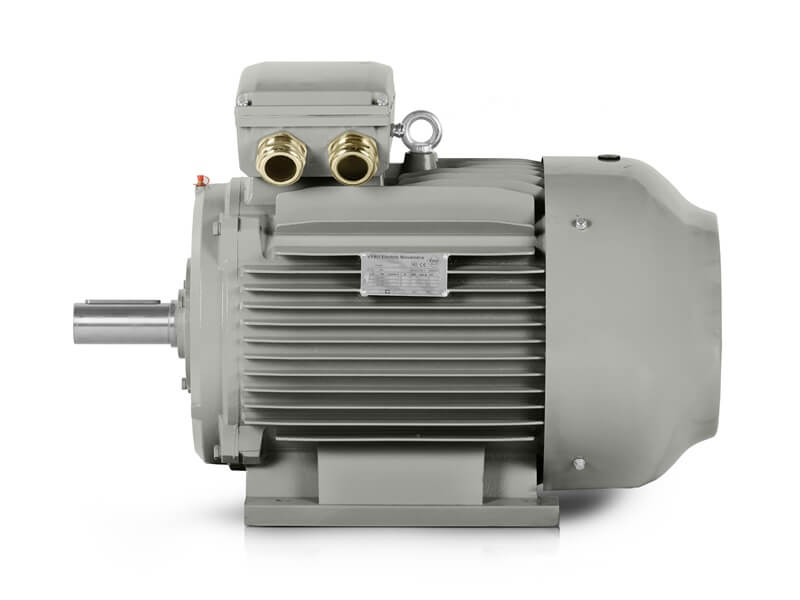

Elektromotor 1LC-200L-8 je třífázový 8pólový elektromotor s výkonem 15 kW, který pracuje v konstrukční velikosti 200 mm a při jmenovitých otáčkách 730 ot./min. Toto provedení je určené pro pohony, kde má být důležitý pevný montážní základ, rovnoměrný chod a stabilní přenos výkonu při nižší pracovní rychlosti. Při frekvenci 50 Hz a 8pólovém provedení jde o motor vhodný pro provozy, které potřebují klidný pracovní rytmus bez důrazu na vysoké otáčky. V sérii 1LC PRO tak tento model představuje spojení výkonové úrovně 15 kW, pevné mechanické základny a průmyslového provedení pro dlouhodobější nasazení.
Montážní základ a prostorové nároky

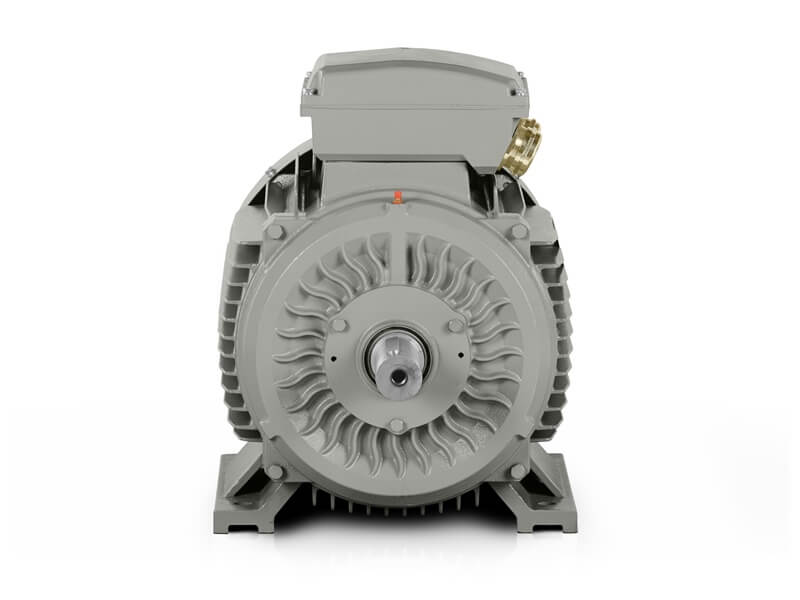

Rám 200 mm patří mezi hlavní parametry tohoto modelu, protože určuje jeho mechanické osazení i celkový montážní formát. Rozměry balení 870 × 500 × 670 mm a hmotnost balení 236 kg odpovídají výkonové úrovni motoru a ukazují jeho fyzický rozsah při technickém nasazení. Pro montážní design jsou dostupná provedení IM B3, IM B5 a IM B35, tedy provedení s patkami, s přírubou i kombinované provedení s patkami a přírubou. Tato kombinace umožňuje začlenit motor do různých mechanických sestav bez změny jeho výkonového a provozního charakteru. Směr otáčení na obě strany zároveň rozšiřuje možnosti osazení podle uspořádání zařízení.
Výkon, napětí a proudové hodnoty
Motor pracuje při napětí 400/690 V se zapojením Δ/Y. Jmenovitý proud dosahuje 32,4 A při 400 V a 18,8 A při 690 V, což přímo odpovídá výkonu 15 kW a nízkootáčkovému 8pólovému charakteru. Takto nastavené elektrické parametry vytvářejí základ pro stabilní provoz ve standardních třífázových sítích, kde je potřebný pravidelný záběr a spolehlivý přenos výkonu. U tohoto modelu je důležité právě spojení výkonu 15 kW, jmenovitých otáček 730 ot./min a třífázového napájení 400/690 V, protože jde o kombinaci vhodnou pro souvislý pracovní režim a pevně stanovené provozní podmínky.
- Výkon motoru: 15 kW
- Jmenovité napětí: 400/690 V
- Zapojení: Δ/Y
- Jmenovitý proud: 32,4 A při 400 V / 18,8 A při 690 V
- Jmenovité otáčky: 730 ot./min
- Frekvence: 50 Hz
Provozní režim a stabilita chodu
Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, takže pokrývá trvalý i přerušovaný pracovní cyklus. Účinnost 88 % a účiník 0,76 podporují provoz při delším zatížení, kde je důležitý rovnoměrný chod a stabilní pracovní projev. Hlučnost 73 dB(A) odpovídá výkonu 15 kW i 8pólovému provedení motoru. Ve spojení s otáčkami 730 ot./min jde o parametry vhodné pro pohony, u kterých je důležitá pravidelnost, nikoli rychloběžný charakter. Takto nastavený pracovní profil podporuje použití v technických a průmyslových sestavách s důrazem na stabilní dlouhodobý provoz.
Rozběh a mechanická odezva
Poměr rozběhového momentu 2,0, poměr zvratného momentu 2 a poměr rozběhového proudu 6,6 vytvářejí podmínky pro jistý náběh a následné udržení pracovního režimu. Setrvačnost rotoru 0,339 kg*m² doplňuje mechanické chování motoru při startu i během ustáleného chodu a podporuje rovnoměrnou odezvu při pravidelném zatížení. Při výkonu 15 kW a rámu 200 mm jsou tyto hodnoty důležité tam, kde má motor pracovat spolehlivě při opakovaném startu i při souvislém nasazení. Výsledkem je 8pólový elektromotor s pevným provozním základem a s vyváženým chováním při rozběhu i během zatížení.
Ochrana, chlazení a průmyslové provedení

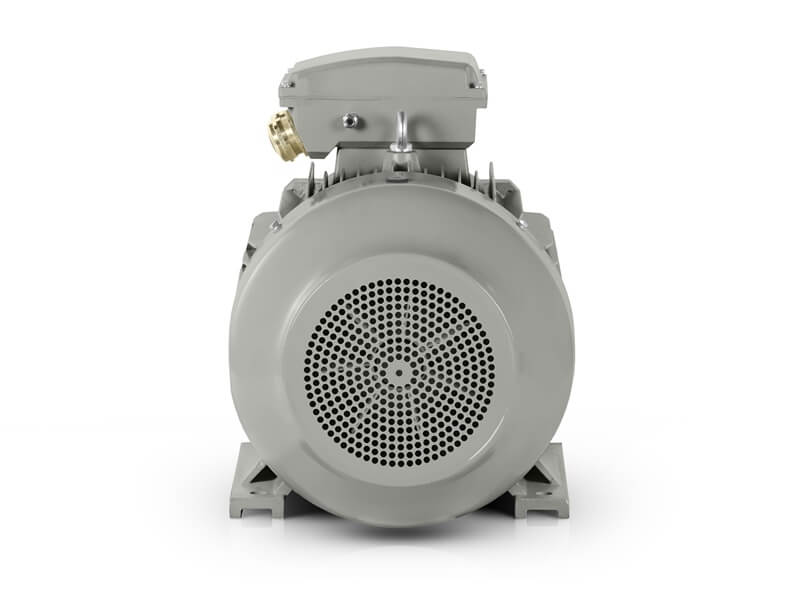

Krytí IP55 chrání vnitřní části motoru před prachem a stříkající vodou, což je důležité při pravidelném provozu v průmyslovém prostředí. Chlazení IC411 podporuje odvod tepla během chodu a izolační třída F spolu s nárůstem teploty B vytvářejí vhodný tepelný základ pro dlouhodobější pracovní zatížení. Provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m a vibrace 2,8 mm/s ve třídě A doplňují technické podmínky pro spolehlivý pracovní režim. U modelu 1LC-200L-8 série 1LC PRO využívá litinovou kostru a zesílené patky elektromotorů. Tyto prvky podporují pevnost uložení, stabilitu tělesa a provozní spolehlivost při dlouhodobějším nasazení.
Elektromotor 1LC-200L-8 spojuje výkon 15 kW, napájení 400/690 V, jmenovité otáčky 730 ot./min a rám 200 mm do provedení, které je vhodné pro nízkootáčkové pohony s důrazem na pevný montážní základ a stabilní pracovní chod. Jako 8pólový asynchronní elektromotor nabízí parametry vhodné pro pravidelné zatížení, souvislý provoz i technické sestavy s vyššími nároky na mechanickou pevnost. Série 1LC PRO u tohoto modelu přináší průmyslové provedení, které podporuje výkon, stabilitu a dlouhodobou spolehlivost.
