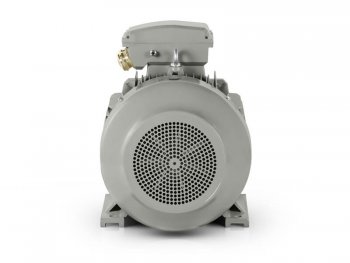

Elektromotor 7,5 kW, 720 ot./min, 400/690 V, 1LC-160L-8

Dlouhý popis produktu

7,5 kW v rámu 160 mm pro nízkootáčkový chod

Elektromotor 1LC-160L-8 využívá rám 160 mm a přitom přináší výkon 7,5 kW při jmenovitých otáčkách 720 ot./min. Jde o třífázový 8pólový elektromotor určený pro sestavy, ve kterých je důležitý klidný běh, souvislý přenos výkonu a zároveň kompaktní montážní formát. V tomto provedení zůstává zachován prostorově úsporný rozměr, ale motor již pracuje s vyšší výkonovou úrovní a vyšším jmenovitým proudem než menší varianty ve stejném konstrukčním základu. Právě v tom spočívá jeho význam pro pomaloběžné pohony, kde se sleduje rovnováha mezi velikostí motoru, výkonem a stabilitou provozu.

Výkon v rámci konstrukční velikosti 160 mm

Výkon motoru 7,5 kW v konstrukční velikosti 160 mm vytváří řešení vhodné tam, kde není potřeba přecházet na větší rám, ale zároveň je nutné přenést vyšší výkonovou úroveň při nízkých otáčkách. Jmenovitá frekvence 50 Hz a 8pólové provedení podporují pracovní režim zaměřený na rovnoměrný chod bez potřeby vysoké rychlosti. Takové uspořádání je vhodné pro technické sestavy, ve kterých má motor dlouhodobě pracovat s ustáleným zatížením a kde je důležitý plynulý pohyb, nikoli rychloběh. Série 1LC PRO zde využívá litinový rám, který podporuje pevnost tělesa a stabilitu při dlouhodobějším nasazení.

Napájení, zapojení a jmenovitý proud

Motor pracuje při napětí 400/690 V se zapojením Δ/Y. Jmenovitý proud dosahuje 16,9 A při 400 V a 9,80 A při 690 V, což odpovídá výkonu 7,5 kW a nízkootáčkovému 8pólovému charakteru. V praxi jde o kombinaci parametrů, která dává motoru pevný základ pro stabilní provoz ve standardních třífázových sítích. Vyšší proud v rámci stejného rámu 160 mm je zároveň jedním z hlavních rozdílů tohoto modelu, protože ukazuje posun výkonu bez změny základního montážního formátu.

• Výkon motoru: 7,5 kW
• Jmenovité napětí: 400/690 V
• Zapojení: Δ/Y
• Jmenovitý proud: 16,9 A při 400 V / 9,80 A při 690 V
• Jmenovité otáčky: 720 ot./min
• Frekvence: 50 Hz

Třífázové napětí a 8pólový asynchronní princip dělají z tohoto modelu pohon vhodný pro zařízení, kde se očekává pravidelný pracovní rytmus a nízkootáčkové zatížení bez potřeby vysokých otáček. V rámci webového produktu jde o kombinaci parametrů, kterou uživatelé hledají přímo přes výkon, napětí, otáčky i typ motoru.

Účinnost, účiník a provozní projev

Účinnost 85,5 % a účiník 0,75 doplňují parametry důležité pro delší provozní nasazení. Motor tak pracuje s vyváženým poměrem mezi odebíraným elektrickým výkonem a reálným mechanickým výstupem. Hlučnost 68 dB(A) zároveň podporuje klidnější provozní projev, který je u 8pólového elektromotoru očekávaný. V této výkonové úrovni je důležité, že motor nespojuje vyšší výkon s nadměrným akustickým projevem ani s přechodem na větší konstrukční velikost. To dává modelu 1LC-160L-8 pevné místo všude tam, kde má pohon pracovat pravidelně, s plynulým chodem a bez zbytečně velkého zástavbového nároku.

Rozměry balení a fyzický profil

Rozměry balení 740 × 420 × 550 mm ukazují, že motor si i při výkonu 7,5 kW zachovává kompaktní přepravní formát. Hmotnost balení 128 kg již odpovídá vyšší výkonové úrovni, ale stále zůstává v rozsahu, který navazuje na rám 160 mm a jeho montážní charakter. Tento poměr mezi výkonem a fyzickým objemem je důležitý tam, kde se sleduje spojení výkonu 7,5 kW s omezeným prostorem zařízení. Z pohledu celkového provedení tak jde o model, který zůstává montážně úsporný, ale již výkonově pokrývá širší rozsah pomaloběžných pohonů.

Rozběh, setrvačnost a pracovní podmínky

Poměr rozběhového momentu 1,9, poměr zvratného momentu 2 a poměr rozběhového proudu 6 vytvářejí spolehlivý základ pro start i následné udržení pracovního režimu. Setrvačnost rotoru 0,126 kg*m² zapadá do výkonové úrovně 7,5 kW a podporuje plynulou odezvu při rozběhu i během ustáleného chodu. Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, což rozšiřuje použitelnost od trvalého zatížení až po přerušované cykly. Krytí IP55 chrání vnitřní části před prachem a stříkající vodou, chlazení IC411 podporuje odvod tepla a izolační třída F s nárůstem teploty B vytvářejí tepelný základ pro dlouhodobější provoz. Provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m, vibrace 2,8 mm/s ve třídě A a směr otáčení na obě strany doplňují parametry důležité pro pravidelný průmyslový chod.

Provedení série 1LC PRO

U tohoto modelu série 1LC PRO využívá litinový rám a zesílenou rotorovou klec. Litinové těleso podporuje mechanickou pevnost a dlouhodobou stabilitu celého elektromotoru, zatímco zesílená rotorová klec přispívá ke spolehlivému přenosu výkonu při pravidelném zatížení. Tyto konstrukční prvky mají věcný význam právě u motoru, který zůstává v rámu 160 mm, ale již pracuje s výkonem 7,5 kW a s vyšším jmenovitým proudem. V rámci série 1LC PRO proto jde o provedení určené pro standardní i průmyslové provozy, kde se sleduje stabilní nízkootáčkový chod, kompaktní rozměry a pevná konstrukce.

Elektromotor 1LC-160L-8 přináší výkon 7,5 kW, napájení 400/690 V a jmenovité otáčky 720 ot./min v rámu 160 mm. Jako 8pólový asynchronní elektromotor je vhodný pro pomaloběžné pohony se souvislým nebo přerušovaným provozem, kde je důležitý kompaktní montážní formát a stabilní pracovní chod. Tento model představuje vyvážené řešení v rámci vstupní skupiny 8pólových elektromotorů 1LC PRO.
