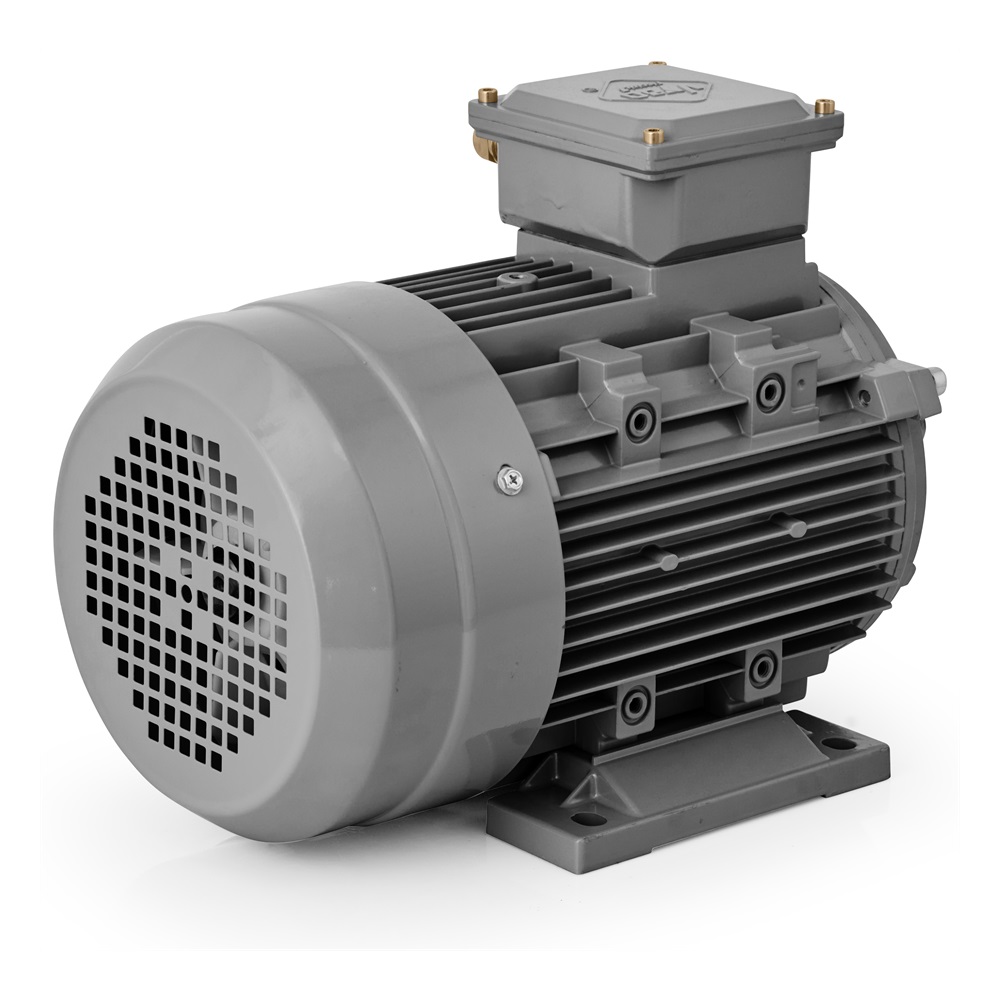

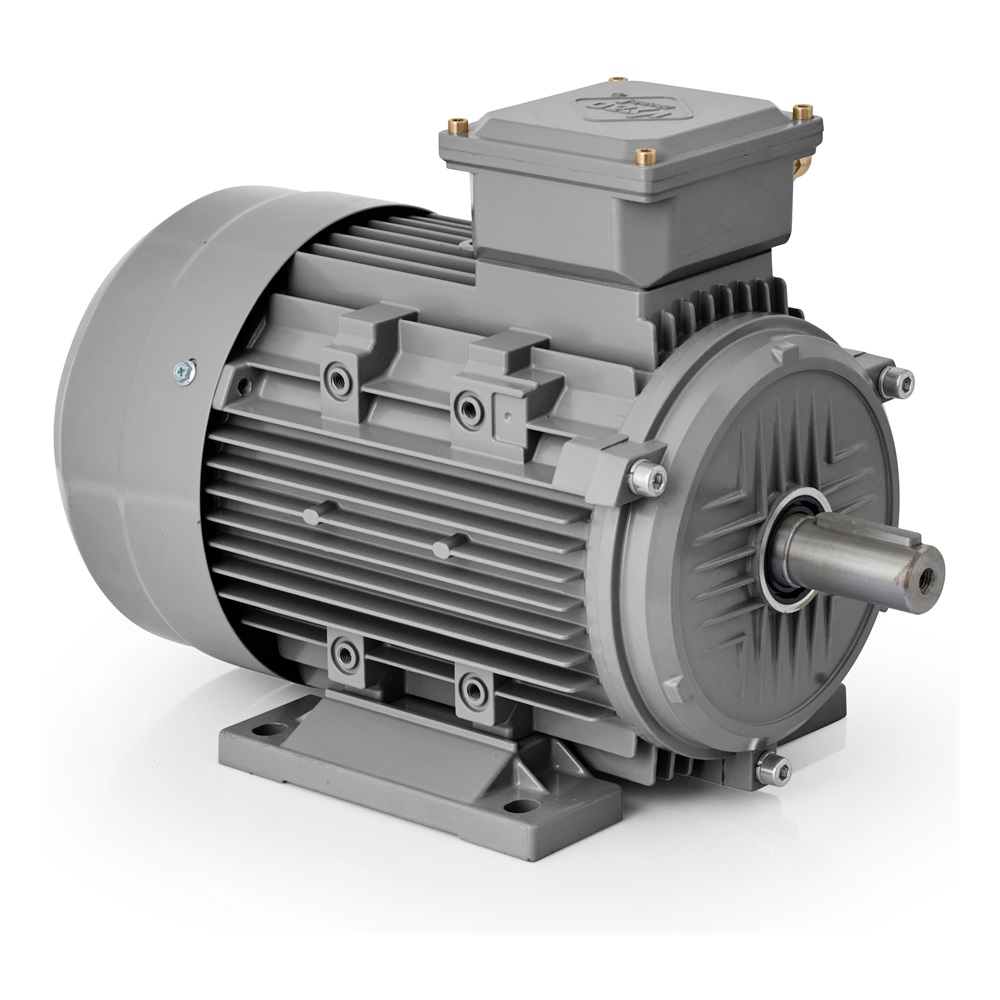

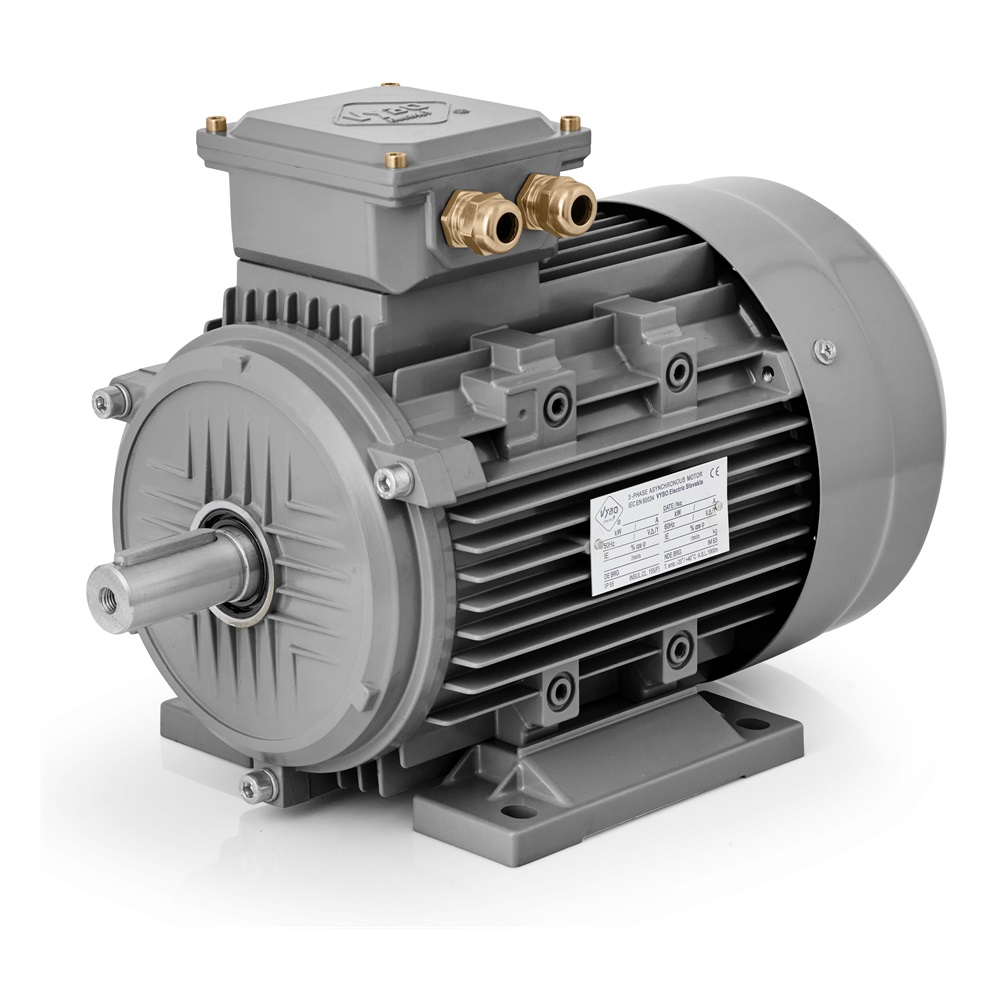

Elektromotor 0,37 kW, 675 ot./min, 400 V, 1AL-90S-8

Dlouhý popis produktu

Elektrický základ pro pomalejší a rovnoměrný pohon

Elektromotor 1AL-90S-8 je 8-pólový třífázový asynchronní motor s výkonem 0,37 kW, určený pro technologie, kde má pohon pracovat plynule, bez prudkého nástupu a s dobrou kontrolou nad pracovním tempem. Jmenovité napájení 230/400 V při 50 Hz se zapojením Δ/Y usnadňuje jeho začlenění do běžné průmyslové sítě. Jmenovitý proud 2,43 A při 230 V a 1,4 A při 400 V pomáhá při návrhu jištění a spínání bez zbytečného komplikování projektu. Tento model má jmenovité otáčky 675 ot./min, a proto je zaměřen na provozy, kde mechanika nepotřebuje rychlý běh, ale klidný, pravidelný a dobře čitelný pohyb. Takové vlastnosti jsou vítané při dávkování materiálu, při pomalejším posuvu výrobků, při míchání lehčích směsí, u oběhových čerpadel, u menších ventilátorů, u třídicích stolů, u otočných modulů balení i v pomocných pohonech výrobních linek.

Co znamená 8-pólové provedení v praxi

U motoru s osmi póly není hlavním tématem vysoká rychlost, ale pracovní rytmus. Jmenovité otáčky 675 ot./min dávají pohonu charakter, který se hodí tam, kde je potřeba udržet stabilní chod bez nervózní reakce mechaniky. V provozu to má konkrétní význam. Materiál lze posouvat rovnoměrněji, pracovní stůl se otáčí klidněji, dávkovací prvek se chová předvídatelněji a ventilátor nebo čerpadlo může pracovat v ustáleném režimu bez zbytečných skoků. To je důležité například u plnicích zařízení, dopravníků pro kusové zboží, u lehčích míchadel, u sušicích sekcí s prouděním vzduchu, u posuvných sestav balicích linek nebo v menších technologických okruzích, kde se očekává pravidelný pracovní cyklus během celé směny.

Poměr rozběhového momentu 1,9 vůči jmenovitému momentu dává motoru potřebnou jistotu při startu. Poměr zvratného momentu 1,8 napovídá, že motor dokáže udržet chod i při běžných výkyvech zatížení. Poměr rozběhového proudu 4,0 pomáhá při návrhu elektrické ochrany a při odhadu chování při zapnutí. Tyto údaje mají význam zejména tehdy, když se motor nasazuje do zařízení s pravidelným opakováním pohybu, s průběžným dávkováním, s lehčím rozběhem dopravní větve nebo s pracovním cyklem, kde se stroj rozbíhá několikrát během dne. Model je určen pro lineární nebo parabolickou křivku zatížení, a proto přirozeně zapadá do široké skupiny běžných průmyslových úloh.

Provozní podmínky a ochrana bez zbytečných kompromisů

Motor je připraven na dlouhodobé nasazení v prostředí, kde se počítá s prachem, vlhkostí a běžným provozním znečištěním. Krytí IP55 chrání důležité části pohonu v typických průmyslových podmínkách a chlazení IC411 podporuje spolehlivý odvod tepla při standardním zatížení. Izolační třída F spolu s nárůstem teploty B dává motoru vhodný tepelný základ pro pravidelný chod. K dispozici jsou provozní režimy S1, S2, S3 a S4-S9, takže motor lze zařadit do trvalého provozu i do cyklických procesů s přerušovaným zatížením. Okolní teplota může dosahovat až +65 °C a použití je určeno do nadmořské výšky 1000 m. Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení, kde se očekává stabilní výkon v jasně definovaném pracovním režimu.

Elektrické zařazení je flexibilní. Motor je vhodný pro přímý rozběh DOL, pro provoz s frekvenčním měničem i se softstartérem. V některých technologiích to umožní jednoduché zapnutí bez dalších zásahů, jinde zase jemnější náběh nebo lepší přizpůsobení pracovního tempa. Tato variabilita je užitečná u automatizovaných linek, u zařízení se střídáním pracovních kroků i u strojů, kde je potřeba doladit rozběh s ohledem na mechanickou sestavu.

Konstrukce, uložení a praktické osazení

Osová výška 90 mm vytváří dobrý základ pro montáž do kompaktních i univerzálnějších strojních sestav. Tento rozměr je vhodný tam, kde je potřeba spojit průmyslové provedení s rozumnými nároky na prostor. Stabilitu rotační části podporují ložiska 6205-2Z na straně DE i NDE. Vibrace dosahují 2,8 mm/s v třídě A, což pomáhá udržet klidný běh po spojení s řemenicí, spojkou nebo jiným přenosovým prvkem. Směr otáčení je možný na obě strany a vyvážení s polovičním perem podporuje korektní mechanické napojení v běžné průmyslové praxi. Setrvačnost rotoru 0,0051 kg/m² přispívá k přirozené reakci pohonu při náběhu i při změně pracovního stavu.

Součástí provedení jsou kabelové průchodky 2-M25X1.5. Při manipulaci a skladování pomáhají rozměry balení 355 × 210 × 270 mm a hmotnost balení 13 kg. Ložiskové uložení je připraveno s mazivem na lithiovém základě č. 2. Model patří do série 1AL OPTIMAL, která představuje profesionální nízkonapěťové elektromotory VYBO Electric v hliníkovém rámu pro široké průmyslové použití. Elektromotor 1AL-90S-8 je proto vhodnou volbou všude tam, kde má pohon pracovat klidně, spolehlivě a bez zbytečně složitého začlenění do technologie.
