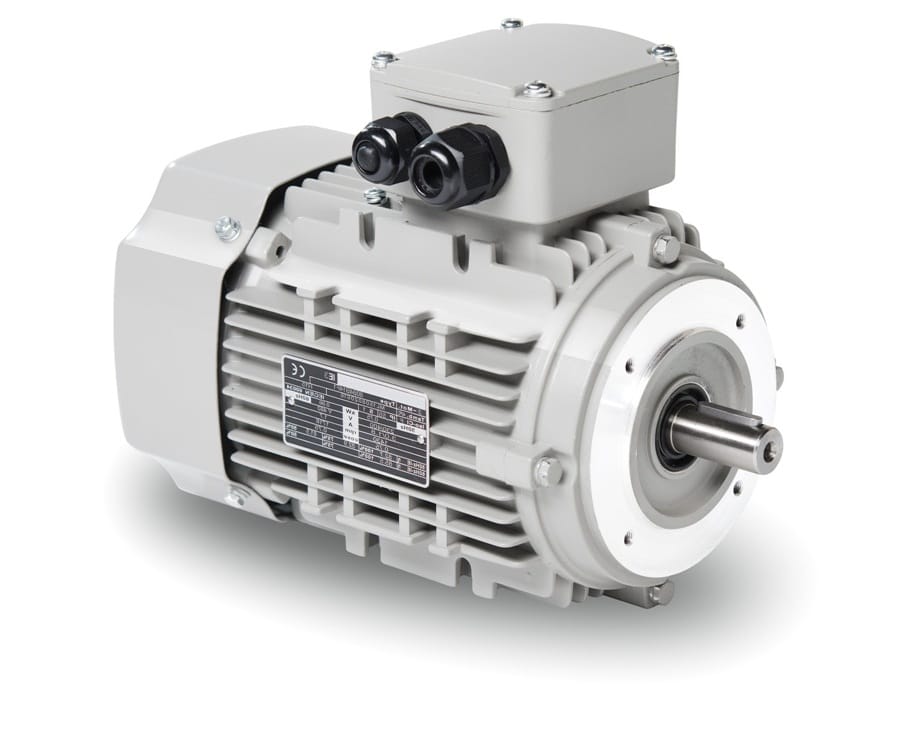

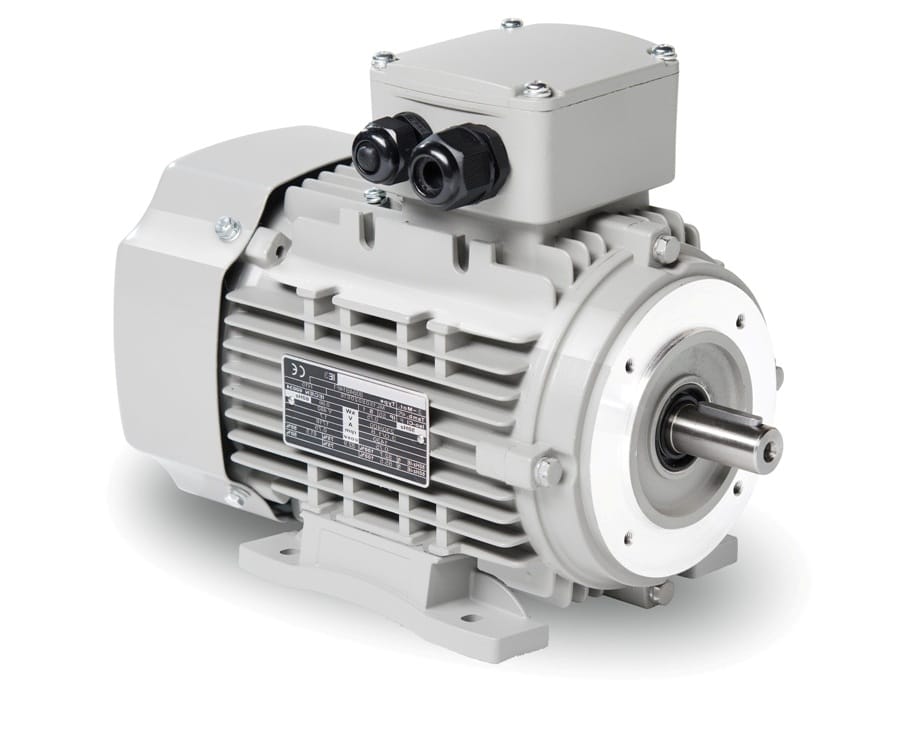

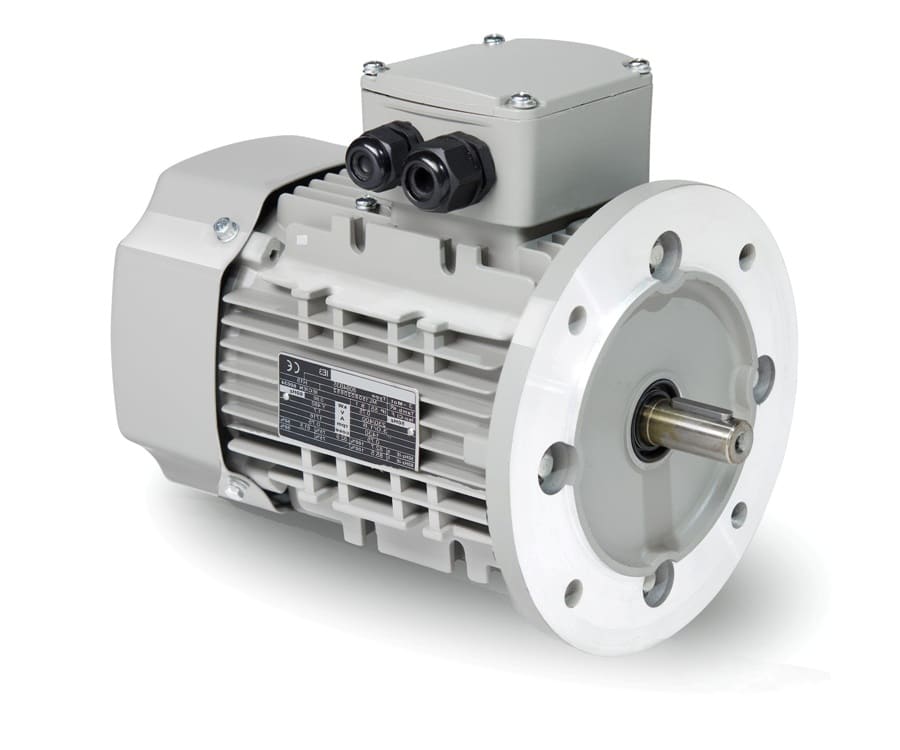

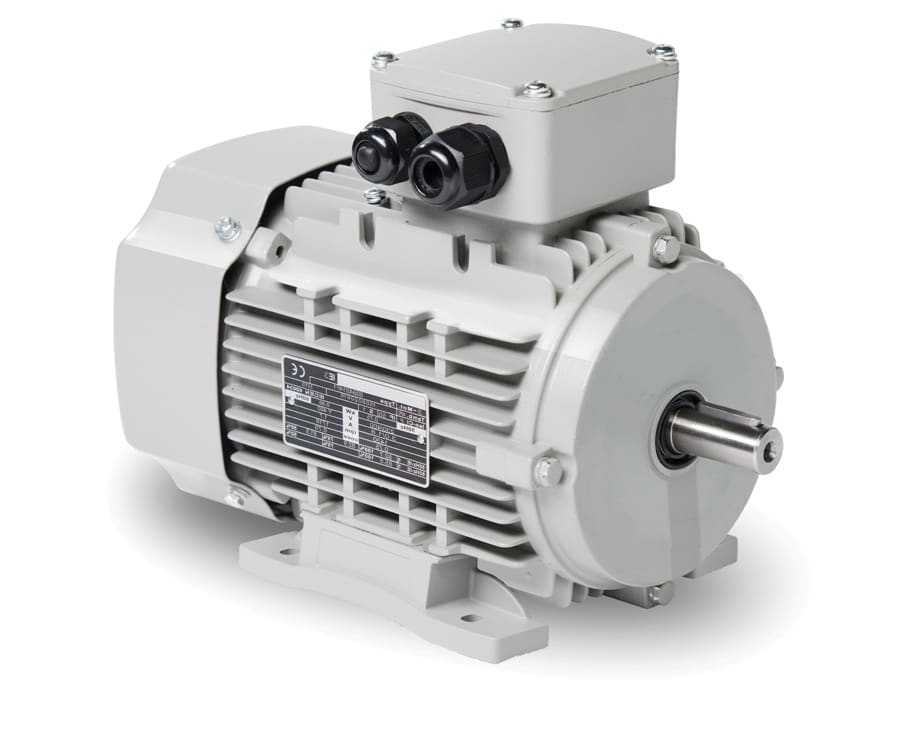

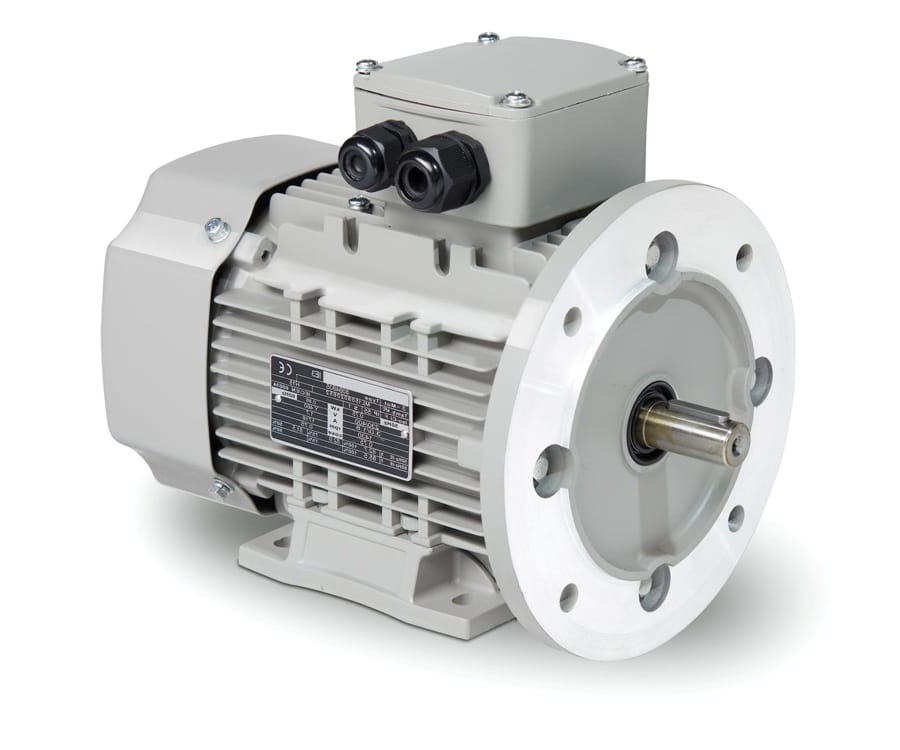

Elektromotor 0,25 kW, 645 ot./min, 400 V, 1AL-80M2-8

Dlouhý popis produktu

Kompaktní pohon pro malé stroje s pravidelným pracovním cyklem

U menších výrobních uzlů bývá rozhodující, aby se pohon dal snadno osadit, spolehlivě zapojit a v provozu držel rovnoměrný rytmus bez zbytečně prudké odezvy. Přesně pro takový typ nasazení je určen elektromotor 1AL-80M2-8 s výkonem 0,25 kW. Jde o 8-pólový model s jmenovitými otáčkami 645 ot./min, takže jeho charakter není rychlý a agresivní, ale klidný a stabilní. V praxi se tak dobře uplatní v zařízeních, kde se materiál posouvá, dávkuje, promíchává nebo otáčí v pravidelném taktu. Typickým příkladem mohou být menší podavače, dopravníkové větve pro kusový materiál, uzavírací stanice, etiketovací moduly, otočné talíře, oběhová čerpadla, jemné míchací jednotky, větrací sestavy, třídicí uzly nebo jednoduché balicí mechanismy. Tam všude je důležité, aby motor nepracoval nervózně, ale předvídatelně.

Osazení, prostor a mechanické začlenění

Tento model využívá rám 80 mm, což je příznivé řešení pro kompaktní stroje a technologické moduly s omezeným montážním prostorem. Menší rozměry zjednodušují integraci do zařízení, kde bývá důležitý každý centimetr, například v rozváděčových sestavách s pohonem, u bočních dopravníků, při dávkování sypkých směsí nebo v pomocných částech balicích a plnicích linek. Směr otáčení je možný na obě strany, takže motor lze přirozeně přizpůsobit různým konstrukčním řešením. Vyvážení s polovičním perem pomáhá při napojení na řemenici nebo spojku a přispívá ke klidnějšímu chodu celé sestavy.

Pro stabilitu mechaniky jsou na straně DE i NDE použita ložiska 6204-2Z. V provozu to znamená jistotu při delším chodu i při opakovaných pracovních cyklech. Vibrace 2,8 mm/s ve třídě A podporují vyrovnaný běh, což je důležité zejména v technologiích, kde se přenáší pohyb na citlivější mechanické části. Takové chování je vítané u posuvných stolů, malých šnekových dopravníků, třídicích prvků nebo lehčích navíjecích mechanismů. Setrvačnost rotoru 0,003 kg/m² odpovídá tomu, že motor reaguje svižně, ale ne tvrdým nástupem. I proto působí v praxi velmi vyváženě.

Elektrické připojení bez zbytečné komplikace

Elektromotor 1AL-80M2-8 je určen pro napájení 230/400 V při 50 Hz se zapojením Δ/Y. Jmenovitý proud dosahuje 1,83 A při 230 V a 1,05 A při 400 V, což zjednodušuje návrh napájení i výběr vhodných spínacích a ochranných prvků. V menších průmyslových celcích je právě jednoduché a čitelné elektrické zařazení velkou výhodou. Motor lze spouštět DOL, je vhodný pro řízení frekvenčním měničem a stejně tak i pro softstartér. To umožňuje zařadit ho do jednoduchého samostatného stroje i do zařízení, kde je požadován jemnější rozběh nebo úprava pracovního tempa. Praktický význam to má například při přesnějším dávkování, při stabilizovaném posuvu obalu, při plynulém otáčení výrobku nebo při cirkulaci média v menší soustavě.

Rozběh a chování při zátěži

Motor je určen pro parabolickou nebo lineární křivku zatížení, takže se přirozeně hodí pro zařízení, kde zatížení roste plynule nebo se drží v pravidelném rozsahu. Poměr rozběhového momentu 1,9 a poměr zvratného momentu 1,8 vůči jmenovitému momentu dávají tomuto modelu dobrý základ pro spolehlivý rozběh a jistotu při běžném pracovním odporu. Poměr rozběhového proudu 3,3 pomáhá při návrhu jištění a při odhadu elektrického chování při zapnutí. V provozu to znamená, že motor se hodí tam, kde není cílem vysoká rychlost, ale stabilní přenášení menšího výkonu bez zbytečných rázů. Výkon 0,25 kW tak dobře odpovídá menším procesům, v nichž se pohyb opakuje mnoho hodin denně a má zůstat klidný, přesný a snadno kontrolovatelný.

Odolnost při každodenním nasazení

I kompaktní motor musí zvládat běžné průmyslové prostředí. Tento model má krytí IP55, proto je vhodný do provozů, kde se objevuje prach, vzdušná vlhkost a běžné nečistoty. Chlazení IC411 zajišťuje odvod tepla při standardním zatížení a izolační třída F spolu s nárůstem teploty B vytváří vhodné podmínky pro spolehlivý dlouhodobý chod. Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení a dostupné režimy S1, S2, S3 a S4-S9 rozšiřují použití od trvalého provozu až po přerušovaný a cyklický chod. Motor je připraven na okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 52 dB(A) je příznivá pro technologie, které pracují v kompaktní hale nebo blíže k obsluze.

Součástí provedení jsou kabelové průchodky 2-M20X1.5. Při manipulaci pomáhají rozměry balení 320 × 220 × 260 mm a hmotnost balení 15 kg. Mazání je řešeno mazivem na lithiovém základě č. 2. Série 1AL OPTIMAL patří mezi osvědčené nízkonapěťové elektromotory VYBO Electric v hliníkovém rámu pro široké průmyslové použití. Elektromotor 1AL-80M2-8 je v této řadě vhodnou volbou pro technologie, které potřebují kompaktní 8-pólový pohon s klidným provozem, jednoduchým zařazením a spolehlivým mechanickým základem.
