Elektromotor 45 kW, 740 ot./min, 400/690 V, 1LC-280M-8

Dlouhý popis produktu

45 kW a 89,4 A při 400 V v konstrukční velikosti 280 mm

Elektromotor 1LC-280M-8 je třífázový 8pólový elektromotor s výkonem 45 kW, jmenovitým proudem 89,4 A při 400 V a jmenovitými otáčkami 740 ot./min. Tato kombinace ukazuje výkonovou úroveň vhodnou pro pohony, kde se od motoru očekává ustálený procesní chod, vyšší přenášený výkon a pracovní rytmus bez důrazu na vysokou rychlost. Při frekvenci 50 Hz jde o provedení, které odpovídá 8pólovému provoznímu charakteru a hodí se pro dopravní, míchací i jiné technologické uzly s pravidelným zatížením. V sérii 1LC PRO tak tento model představuje řešení pro větší sestavy, kde má výkon 45 kW zůstat podložen robustním mechanickým základem a vyrovnaným provozem.

Výkon, napětí a jmenovitý proud

Motor pracuje při napětí 400/690 V se zapojením Δ/Y. Jmenovitý proud dosahuje 89,4 A při 400 V a 51,8 A při 690 V, což odpovídá výkonu 45 kW i nízkootáčkovému 8pólovému režimu. Jmenovité otáčky 740 ot./min potvrzují, že nejde o rychloběžný pohon, ale o elektromotor určený pro pravidelný záběr a klidnější pracovní tempo. Právě spojení výkonu 45 kW, napájení 400/690 V a 8pólového provedení je důležité všude tam, kde má být přenos výkonu souvislý a pracovní chování motoru rovnoměrné i při vyšším zatížení.

• Výkon motoru: 45 kW
• Jmenovité napětí: 400/690 V
• Zapojení: Δ/Y
• Jmenovitý proud: 89,4 A při 400 V / 51,8 A při 690 V
• Jmenovité otáčky: 740 ot./min
• Frekvence: 50 Hz

Rám 280 mm a montážní provedení

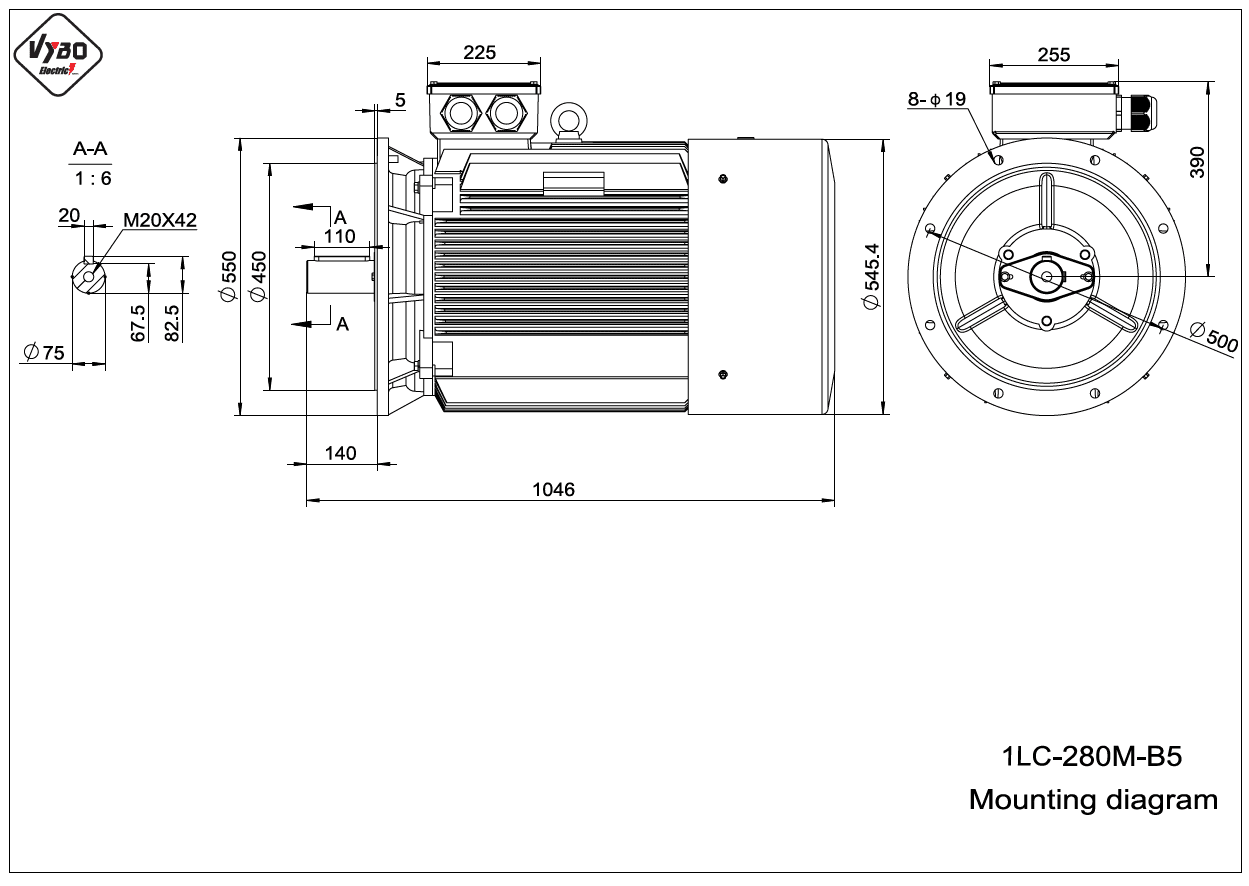

Konstrukční velikost 280 mm určuje mechanický základ tohoto modelu a odpovídá výkonu 45 kW i jeho provoznímu rozsahu. V této velikosti již motor tvoří výraznou část pohonného uzlu a vyžaduje pevné a stabilní osazení. Pro montážní design jsou dostupná provedení IM B3, IM B5 a IM B35, tedy provedení s patkami, s přírubou i kombinované provedení s patkami a přírubou. Směr otáčení na obě strany zároveň rozšiřuje možnosti mechanického začlenění podle uspořádání zařízení. U tohoto modelu má význam také sériové uchycení pevnostními šrouby, které podporuje stabilitu uložení při výkonové úrovni 45 kW a při pravidelném pracovním zatížení.

Balení, hmotnost a fyzický profil

Hmotnost balení 563 kg a rozměry balení 1150 × 650 × 850 mm ukazují fyzický rozsah motoru při této konfiguraci. Jde o údaje důležité pro zařízení, kde již rám 280 mm a výkon 45 kW znamenají robustnější prostorový i hmotnostní profil. Takové provedení přirozeně patří do sestav, kde má motor pracovat jako nosný výkonový prvek a kde se počítá s pevnou montážní základnou. Fyzický rozsah zde přímo souvisí s technickým charakterem motoru, který je určený pro větší nízkootáčkové pohony a pro ustálený provoz v průmyslovém prostředí.

Účinnost, účiník a pracovní podmínky

Účinnost 92 % a účiník 0,79 podporují provoz motoru při delším zatížení, kde je důležitá nejen samotná výkonová úroveň, ale i vyrovnané elektrické chování. Hlučnost 76 dB(A) odpovídá výkonu 45 kW, rámu 280 mm i 8pólovému charakteru. Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, takže pokrývá trvalý i přerušovaný pracovní cyklus. Krytí IP55 chrání vnitřní části před prachem a stříkající vodou, chlazení IC411 podporuje odvod tepla během provozu a izolační třída F spolu s nárůstem teploty B vytvářejí vhodný tepelný základ pro delší pracovní nasazení. Provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m a vibrace 2,8 mm/s ve třídě A doplňují podmínky pro spolehlivý pracovní režim ve větších technologických uzlech.

Rozběh, setrvačnost a řízení

Setrvačnost rotoru 1,93 kg*m² patří u tohoto modelu mezi podstatné mechanické údaje, protože přímo navazuje na výkon 45 kW a na rám 280 mm. Poměr rozběhového momentu 1,9, poměr zvratného momentu 2 a poměr rozběhového proudu 6,6 vytvářejí profil motoru vhodný pro jistý náběh a následné udržení pracovního režimu. V provozu to znamená 8pólový elektromotor, který má při rozběhu i během ustáleného chodu vyrovnanou mechanickou odezvu a podporuje klidnější průběh práce bez nežádoucího dynamického neklidu. Motor je zároveň vhodný pro řízení frekvenčním měničem i pro spouštění softstartérem, vždy jako kompatibilita motoru se zvoleným způsobem řízení nebo startu.

Elektromotor 1LC-280M-8 vytváří v konstrukční velikosti 280 mm robustnější výkonový profil s výkonem 45 kW, napájením 400/690 V a jmenovitými otáčkami 740 ot./min. Jako 8pólový elektromotor podporuje ustálený chod, pevný mechanický základ a pravidelné pracovní zatížení ve větších procesních i průmyslových sestavách. Série 1LC PRO u tohoto modelu staví na vysoké spolehlivosti a na parametrech, které dávají technický smysl tam, kde má motor dlouhodobě přenášet výkon bez změny konstrukční platformy 280 mm.
