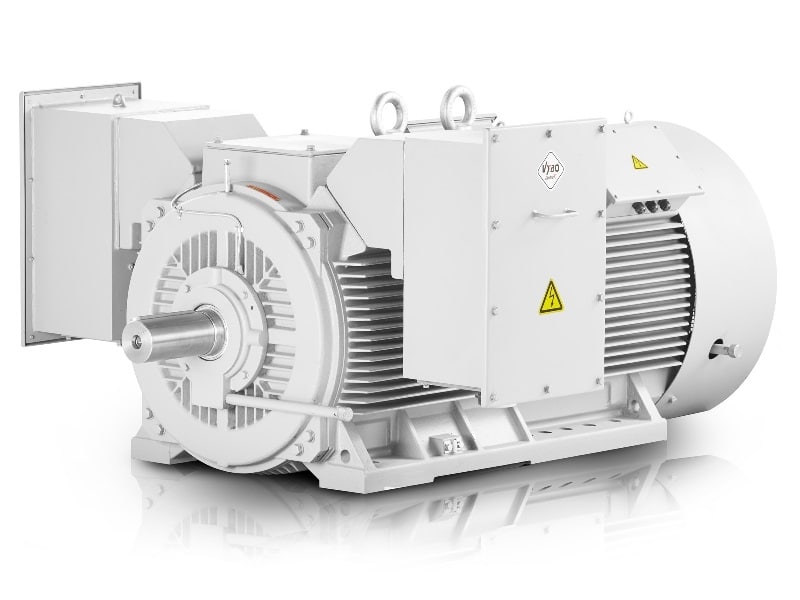

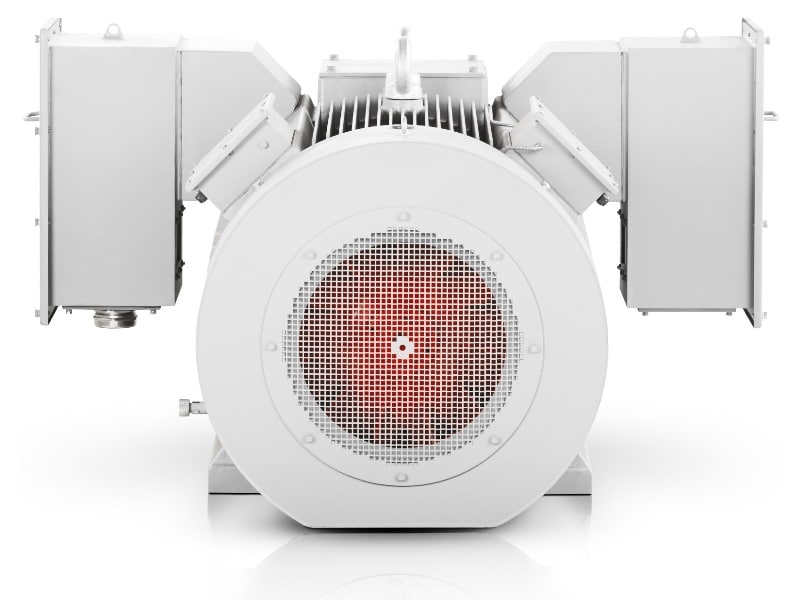

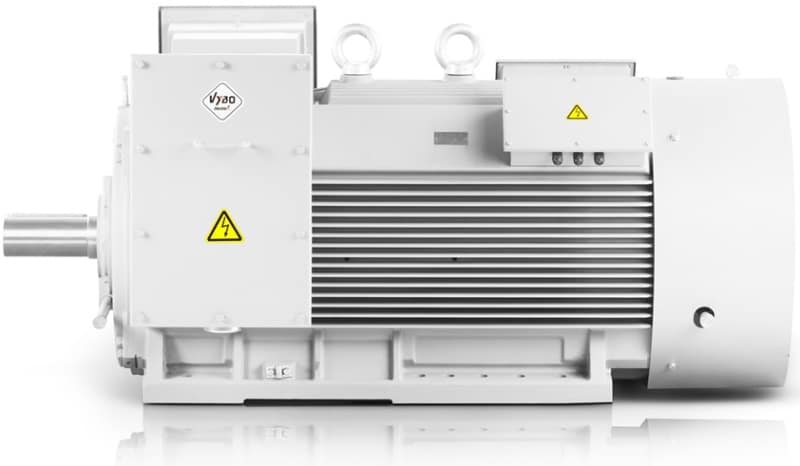

Typ elektromotoru: H17R-400-C-6-6 500KW 6000V 50HZ
| Všeobecná data | |
| Typ | H17R 400-C-6-6 |
| Rám (mm) | 400 |
| Elektrická data | |
| Výkon (kW) | 500 |
| Jmenovitý proud (A) | 58,6 |
| Rychlost (rpm) | 989 |
| Frekvence (Hz) | 50 |
| Poly | 6 |
| Napětí (V) | 6 000 |
| Točivý moment (Nm) | 4828 |
| Připojení | Y |
| Tmax/Tn | 2,2 |
| Tst/Tn | 1,1 |
| Ist/In | 5,9 |
| Setrvačnost rotoru (kg*m2) | 13,3 |
| Výkonnost | |
| Efektivita (%) | 95,8 |
| Účiník (100%) | 0,86 |
| Príslušenství | |
| 6 x PT100 ve vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzační ohřívač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Okolní teplota (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační třída | F |
| Nárůst teploty (oteplení) | B |
| Instalace | IM B3 (jiná provedení na vyžádání) |
| Zatížení | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Približná hmotnost | 4200 kg |
| Vibrace (mm/s) | 2.8 |
| Smer rotace | Oba |
| Startování | DOL, VFD, Softstartér |
| Typ zátěže | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | Lesklý |
| Rotorová klec | Měděná pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6326-C3/6326-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Konstrukce modelu H17R 400-C-6-6 je navržena pro vysokou hustotu výkonu, kterou provozovatelé oceňují při omezeném prostoru ve strojovně i v technologickém celku. Tento elektromotor 900 ot./min s výkonem 500 kW přináší stabilní záběr pro těžké rozběhy, plynulý přenos točivého momentu a rezervu pro dlouhodobou zátěž v soustavách, kde se počítá každý provozní cyklus.
V praxi jde o elektromotor 6000 V, který zapadá do požadavků na třífázový elektromotor pro energetiku, zpracovatelský průmysl i velké OEM sestavy. Základem je kompaktní řešení, které umožňuje využít plný výkon v rozměrech odpovídajících rámům H315 až H560 bez zbytečného zvětšování celého pohonu. Pro projektanty to znamená jednodušší začlenění do existujících linek i do nových technologických bloků.
Kompaktní elektromotor 900 ot./min pro průmyslové pohony 6 kV
Elektromotor 900 ot./min v této třídě poskytuje vyvážený poměr mezi otáčkami, točivým momentem a spotřebou energie. Jmenovitý proud 58,6 A, účiník 0,86 a efektivita 95,8 % dávají dobrý základ pro provoz, kde se sleduje nejen výkon stroje, ale i dlouhodobé provozní náklady. Šestipolový elektromotor je proto vhodný pro soustavy, které mají pracovat stabilně při měnícím se zatížení.
Měděný rotor pro dlouhou životnost a nižší ztráty
Měděná pásovina v kleci rotoru pomáhá udržet nízké ztráty a současně zvyšuje tepelnou odolnost při opakovaných startech i při delší zátěži. Takové řešení je důležité v provozech, kde motor nepracuje v ideálních podmínkách a kde se od něj očekává spolehlivý chod bez zbytečných zásahů do výroby. Izolační třída F spolu s nárůstem teploty B podporuje provoz v náročném tepelném režimu.
Speciální krytí do prašných a vlhkých provozů
Pro technologické prostory s prachem, vlhkostí nebo častým čištěním je důležité krytí, které respektuje reálné podmínky výroby. Zákazník si může vybrat řešení podle stupně ochrany IP56, IP65, IP66 nebo IP67, což rozšiřuje použití v linkách s vodním provozem, v těžkém průmyslu i při venkovních instalacích. Hmotnost 4200 kg zároveň napovídá, že jde o robustní stroj určený na dlouhodobou zátěž.
Konstrukce ložisek a monitorování teploty
Ložisko DE 6326-C3 a ložisko NDE 6326-C3 jsou zvoleny pro stabilní provoz při vyšším zatížení a pro přesné uložení rotoru s momentem setrvačnosti 13,3 kg·m². Ve stroji se počítá i s monitorováním teploty vinutí a ložisek, což je pro údržbu velkých továren praktický nástroj pro plánování servisních zásahů. VYBO Electric dlouhodobě pracuje s řešeními pro velké průmyslové pohony a to je vidět na důrazu na provozní disciplínu.
Využití v technologických celcích a výrobních linkách
Tento model se uplatní v sestavách, kde se vyžaduje vysoký rozběhový výkon, přesný provoz a schopnost dlouhodobě nést zátěž bez ztráty stability. Typické aplikace zahrnují:
- Mlýnské linky v cementárnách.
- Velké ventilátory pro spalovny.
- Kompresorové stanice v energetice.
- Čerpadla surové vody v úpravnách.
- Čerpadla chladicího okruhu v elektrárnách.
- Dopravníky sypkých materiálů v hornictví.
- Kladivové drtiče v kamenické výrobě.
- Kulové mlýny v hutních provozech.
- Extrudéry v chemickém zpracování.
- Lisovací jednotky v papírenském průmyslu.
- Rotační sušárny při zpracování minerálů.
- Blokové míchací stanice ve stavebních materiálech.
- Odsávací ventilátory v hutních halách.
- Válcovací pomocné pohony v ocelárnách.
- Procesní míchadla ve velkých zásobnících.
Pro OEM výrobce velkých technologických celků je rozhodující také možnost zapojit doplňkové snímání teploty a ochranu proti kondenzaci do vlastního řídicího systému. K dispozici je 6xPT100 ve vinutí, 1xPT100 v NDE ložisku, 1xPT100 v DE ložisku, antikondenzační ohřívač i 3xPTC termistor, což zjednodušuje integraci do navazující automatizace.
Parametry, které usnadní návrh pohonu
Při návrhu nového technologického uzlu se kromě výkonu sledují také jmenovité otáčky 989 ot./min, jmenovitý točivý moment 4828 Nm a rozběhový proud, který musí zapadnout do rozvodné soustavy. Poměr rozběhového momentu 1,1 % a poměr zvratového momentu 2,2 % pomáhají při dimenzování spouštění v provozech s častými starty. Tato kombinace vlastností dělá z motoru řešení pro aplikace, kde je důležitá stabilita i při kolísání zatížení.
Pokud potřebujete motor zařadit do projektu, kde rozhodují prostor, provozní odolnost a servisní předvídatelnost, kontaktujte nás.
