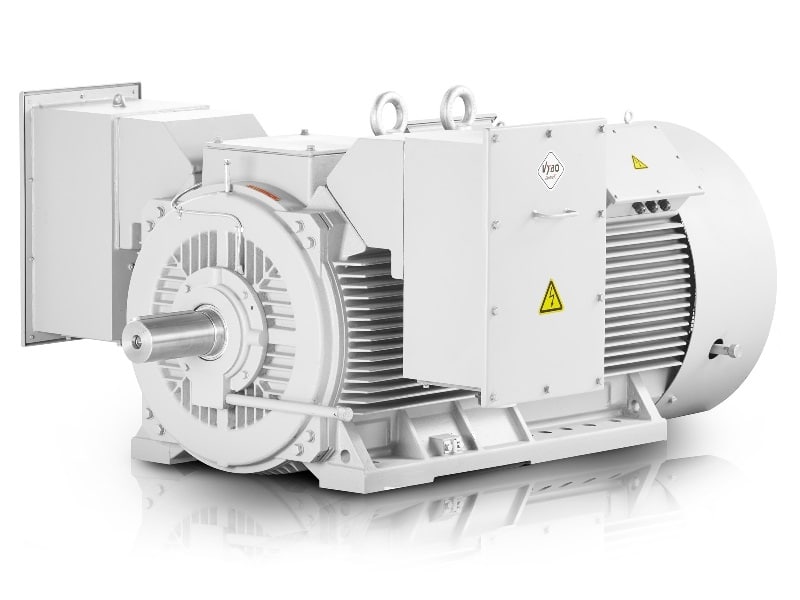

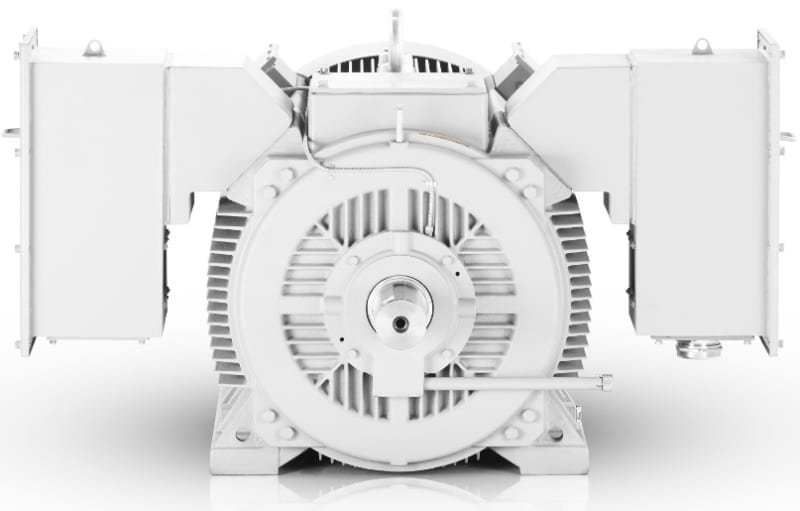

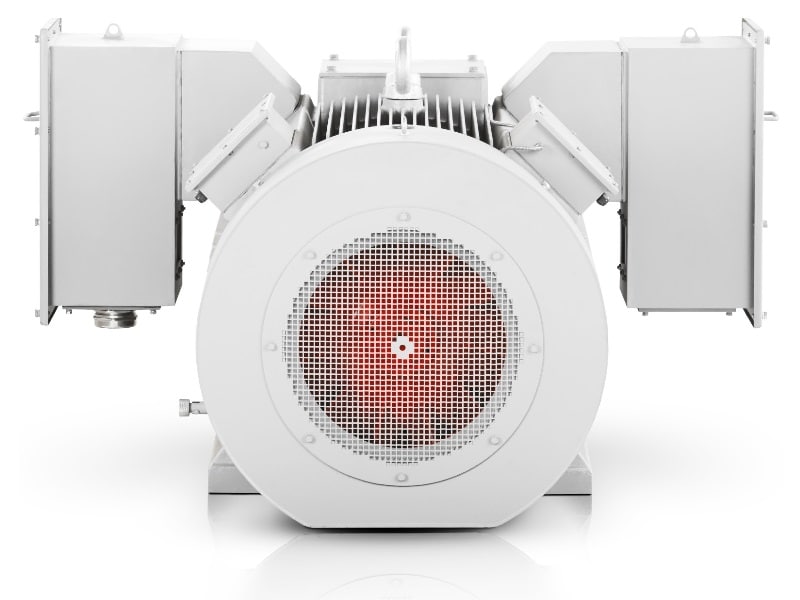

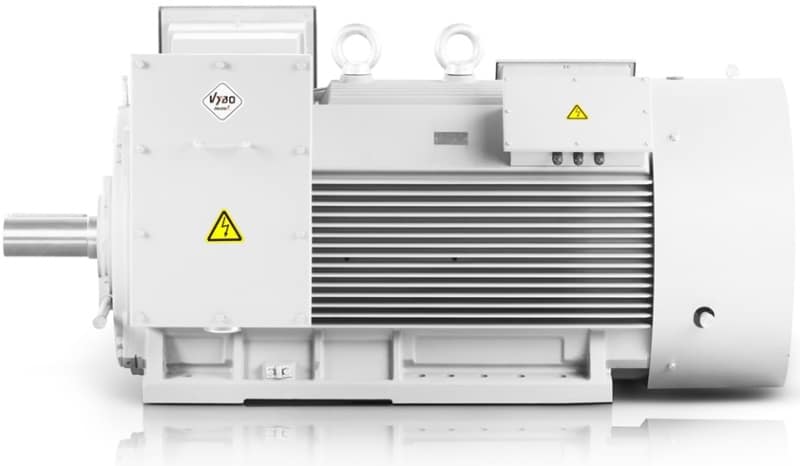

Typ elektromotoru: H17R-315-H-2-6 400KW 6000V 50HZ
| Všeobecná data | |
| Typ | H17R 315-H-2-6 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 400 |
| Jmenovitý proud (A) | 45 |
| Rychlost (rpm) | 2977 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 6 000 |
| Točivý moment (Nm) | 1283 |
| Připojení | Y |
| Tmax/Tn | 3,2 |
| Tst/Tn | 0,70 |
| Ist/In | 7,3 |
| Setrvačnost rotoru (kg*m2) | 4 |
| Výkonnost | |
| Efektivita (%) | 95,4 |
| Účiník (100%) | 0,9 |
| Príslušenství | |
| 6 x PT100 ve vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzační ohřívač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Okolní teplota (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační třída | F |
| Nárůst teploty (oteplení) | B |
| Instalace | IM B3 (jiná provedení na vyžádání) |
| Zatížení | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | 3220 kg |
| Približná hmotnost | |
| Vibrace (mm/s) | 2.8 |
| Smer rotace | Oba |
| Startování | DOL, VFD, Softstartér |
| Typ zátěže | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | Lesklý |
| Rotorová klec | Měděná pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6317-C3/6317-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
H17R-315-H-2-6 je navržen pro vysokou hustotu výkonu tam, kde rozhoduje prostor, dostupný příkon i spolehlivý rozběh technologického celku. Tento elektromotor 2900 ot./min s výkonem 400 kW přináší stabilní provozní základ pro linky, které musí udržet výkon bez zbytečných odstávek a s jistotou při dlouhodobém zatížení.
Elektromotor 2900 ot./min pro kompaktní 6 kV pohon
V praxi se tento elektromotor 6000 V uplatní všude tam, kde je potřeba spojit vysoký výkon s rozumnými rozměry skříně. V kompaktním provedení pokrývá požadavky, které by při běžném řešení vyžadovaly větší stroj, a proto dobře zapadá do moderních sestav pohonné techniky. Pro OEM výrobce i provozovatele továren znamená jednodušší integraci do existujících rozvodů a menší nároky na dispoziční prostor ve strojovně.
Model využívá rám o velikosti 315 mm, který podporuje pevné uložení a přesné osazení v sestavě. Na takovém základu se dobře přenáší točivý moment do procesu a pohon si zachovává rezervu i při prudších změnách zatížení. Jde o řešení, které se hodí do prostředí s dlouhými provozními cykly, kde je důležitá nejen výkonová kapacita, ale i konzistentní chování v každodenním provozu.
Měděný rotor pro dlouhou životnost v nepřetržitém provozu
O životnost se výrazně stará měděná pásovina rotoru. Tato konstrukce snižuje ztráty, zlepšuje tepelnou odolnost a pomáhá udržet stabilní parametry i při vyšším elektrickém namáhání. Pro zákazníky, kteří řeší náklady během celého životního cyklu zařízení, je to praktický přínos u aplikací, kde je odstávka dražší než samotná investice do pohonu.
Pro provozy s rozdílnými síťovými podmínkami je důležitá i možnost volby frekvence. Tento motor je připraven také na 60 Hz, což usnadňuje nasazení v mezinárodních projektech a v technologiích, které pracují v různých regionech s odlišnými standardy. Jednotný typ pohonu tak může pokrýt více výrobních platforem bez zbytečného kompromisu v návrhu.
Elektromotor 6000 V do velkých továren a OEM celků
Průmyslové aplikace, kde tento motor nachází uplatnění, jsou typicky vázány na kontinuální provoz, vysoké zatížení a přesný přenos energie do mechanické práce. Zůstává vhodný pro tyto aplikace:
- Hlavní dmychadla v hutních provozech.
- Procesní čerpadla pro chemické závody.
- Kompresorové stanice pro technologický plyn.
- Hrubotřídicí drtiče v kamenickém průmyslu.
- Kladivové mlýny v cementárenských linkách.
- Pohon pásových dopravníků v hornictví.
- Ventilátorové agregáty pro spalovací bloky.
- Extrudéry pro plastové výrobní linky.
- Valcovací pomocné pohony v metalurgii.
- Odvodňovací čerpadla v čisticích a vodárenských technologiích.
Pro integrátory znamená třífázový elektromotor s touto koncepcí jednodušší dimenzování rozváděčů i menší potřebu kompromisů při návrhu pohonu. Ve spojení s izolační třídou F a nárůstem teploty B je připraven na dlouhodobý provoz v prostředí, kde se očekává stabilita i při opakované zátěži. Jmenovitý proud 45 A, účinnost 95,4 % a účiník 0,9 vytvářejí základ pro efektivní chod bez zbytečných energetických ztrát.
Rozběhové a momentové chování pro těžké starty
Při těžkých rozbězích rozhoduje chování pohonu v prvních sekundách po startu. Jmenovitý točivý moment 1283 Nm dává stroji oporu při rozběhu technologie a pomáhá udržet stabilitu i v systémech s vyšší setrvačností. Moment setrvačnosti rotoru 4,000 kg·m² zase podporuje plynulejší průběh při napájení velkých mechanických celků, kde je důležité omezit rázy v soustavě.
Parametry rozběhu a zvratu jsou pro projektanta důležité při volbě spouštění a ochrany. V tomto typu pohonu jsou proto zohledněny i nároky na dimenzování celé větve, aby zůstala provozní stabilita při opakovaných startech. Ložisko DE 6317-C3 a ložisko NDE 6317-C3 podporují dlouhodobou spolehlivost uložení hřídele v náročném režimovém provozu.
Důvěryhodné řešení od VYBO Electric pro průmyslové projekty
VYBO Electric staví tento motor na výrobním a kontrolním procesu, který je vázán na ISO certifikáty, což je pro průmyslové nákupy důležitý referenční rámec při schvalování dodávek. Součástí řešení může být také 6xPT100 ve vinutí, 1xPT100 v NDE ložisku, 1xPT100 v DE ložisku, antikondenzační ohřívač a 3xPTC termistor, takže projektant lépe řeší dohled nad teplotou i ochranu během odstávky. Hmotnost 3220 kg přitom odpovídá robustní koncepci, která je připravena na nasazení v náročných provozních podmínkách.
Pokud potřebujete pohon pro velkou továrnu, technologický celek nebo OEM sestavu, kontaktujte nás.
