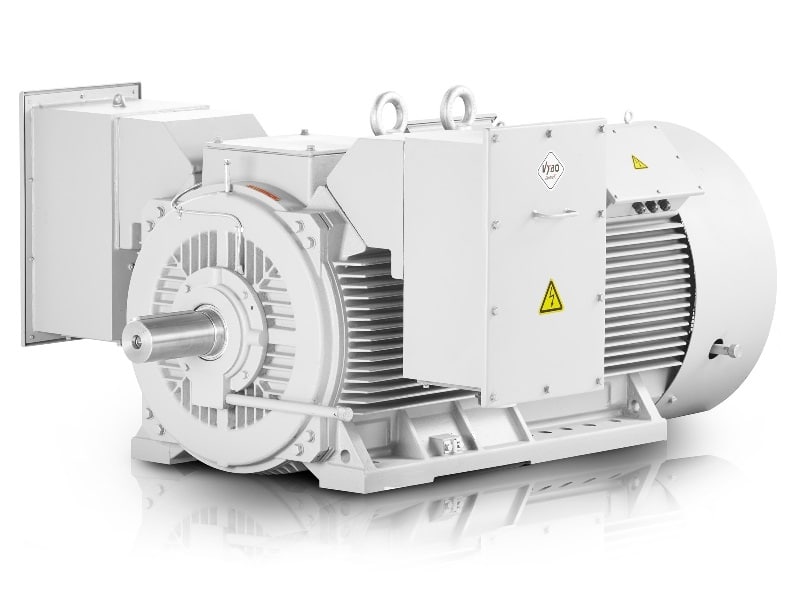

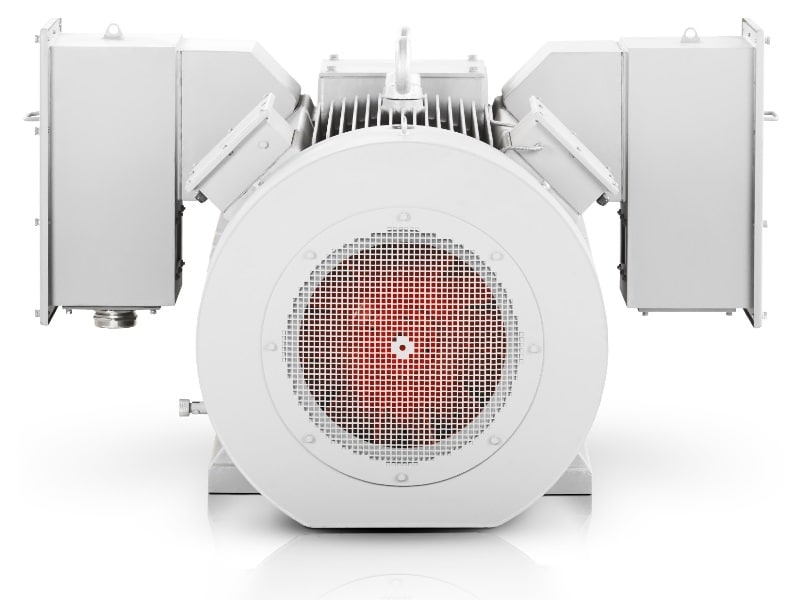

Typ elektromotoru: H17R-315-C-4-6 220KW 6000V 50HZ
| Všeobecná data | |
| Typ | H17R 315-C-4-6 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 220 |
| Jmenovitý proud (A) | 25,5 |
| Rychlost (rpm) | 1480 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 6 000 |
| Točivý moment (Nm) | 1420 |
| Připojení | Y |
| Tmax/Tn | 2,2 |
| Tst/Tn | 0,74 |
| Ist/In | 5,2 |
| Setrvačnost rotoru (kg*m2) | 4,2 |
| Výkonnost | |
| Efektivita (%) | 94,8 |
| Účiník (100%) | 0,88 |
| Príslušenství | |
| 6 x PT100 ve vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzační ohřívač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Okolní teplota (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační třída | F |
| Nárůst teploty (oteplení) | B |
| Instalace | IM B3 (jiná provedení na vyžádání) |
| Zatížení | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Približná hmotnost | 2900 kg |
| Vibrace (mm/s) | 2.8 |
| Smer rotace | Oba |
| Startování | DOL, VFD, Softstartér |
| Typ zátěže | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | Lesklý |
| Rotorová klec | Měděná pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322-C3/6322-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Kompaktní výkon v třídě vyšších napětí přináší model H17R-315-C-4-6 s výkonem 220 kW pro provozy, které potřebují stabilní tah a kontrolovaný rozběh při dlouhodobé zátěži. Tento elektromotor 1400 rpm je navržen tak, aby se dobře uplatnil v technologických celcích, kde rozhoduje kontinuita chodu, přesné napojení na převodové ústrojí a předvídatelné chování v pracovním bodě.
Elektromotor 1400 rpm pro průmyslové pohony s rezervou
V uspořádání H17R Compact PRO-HV pracuje třífázový elektromotor tak, aby při jmenovitých otáčkách udržoval vyrovnaný chod v náročném nasazení. Klec rotoru z měděné pásoviny snižuje ztráty v rotoru a zároveň podporuje tepelnou odolnost během dlouhých provozních cyklů, což je přínos zejména při častém zatížení a při fluktuacích procesu.
- Měděný rotor pro dlouhou životnost zlepšuje chování při trvalé zátěži a omezuje energetické ztráty, které by se jinak přenesly do tepla.
- IE4 účinnost třídy Super Premium pomáhá snižovat provozní náklady u pohonů, které běží ve vícesměnném provozu.
- Možnost volby napětí zjednodušuje integraci do existujících sítí a rozšiřuje využití v projektech s odlišným napěťovým standardem.
- Osová výška 315 mm vytváří vhodný základ pro robustní uložení ve strojích s vyšším momentovým nárokem.
Účinnost a moment pro těžké technologické celky
Při návrhu pohonu je důležitá nejen výkonová rezerva, ale i chování při změně zatížení. 4-polový elektromotor v této třídě poskytuje vyvážený kompromis mezi rychlostí a točivým momentem, což ocení konstruktéři čerpacích stanic, kompresorových jednotek i dopravníkových systémů s nepravidelným cyklem.
- Jmenovitý točivý moment 1420 Nm podporuje plynulý rozběh těžších agregátů.
- Účiník 0,88 pomáhá při návrhu napájení a dimenzování rozváděčů.
- Jmenovitý proud 25,5 A usnadňuje kontrolu provozních podmínek v elektrické části linky.
- Moment setrvačnosti rotoru 4,2 kg·m² pomáhá při stabilizaci chodu v aplikacích s dynamickými změnami zatížení.
Konstrukce, která se uplatní v náročném nasazení
Pro vysokonapěťový elektromotor je důležitá i servisní předvídatelnost. Ložisko DE 6322-C3 a ložisko NDE 6322-C3 podporují spolehlivé uložení rotoru při dlouhých servisních intervalech, přičemž hmotnost 2900 kg odpovídá robustnímu rámu pro průmyslové stroje a technologické sestavy.
- Izolační třída F zvyšuje odolnost vinutí při tepelném zatížení.
- Nárůst teploty B pomáhá udržet provoz v mezích, které jsou vhodné pro dlouhé cykly.
- Vysoký rozběhový proud vyžaduje dobré nastavení napájecí soustavy, což je u VN elektromotorů běžný návrhový krok.
Napětí přizpůsobené existující síti
Ve výrobě, kde se technologie již přizpůsobila rozvodné soustavě, je důležitá volba napětí bez nutnosti zbytečných zásahů do infrastruktury. Tato série H17R Compact PRO-HV počítá s více napěťovými úrovněmi, takže ji lze začlenit do nových projektů i do rekonstrukcí s odlišnou síťovou koncepcí.
Takové řešení se osvědčí v míchacích linkách, důlních dopravnících, lisovacích strojích, drtičích kameniva, mlýnských soustavách, ventilátorech spaloven, kompresorech procesního vzduchu, čerpadlech chladicí vody, odsiřovacích čerpadlech, válcovacích tratích, navíječkách ocelových pásů, míchačkách betonu, extrudérech polymerů a v sušárnách technologických materiálů.
Podpora provozu a dohled nad teplotou
U motorů pro nepřetržitý provoz má smysl sledovat teplotní chování přímo ve vinutí i v ložiskových bodech. Konstrukce tohoto modelu umožňuje použití prvků, které usnadňují servisní diagnostiku a pomáhají předcházet neplánovaným odstávkám v kritických uzlech linky.
- 6 x PT100 ve vinutí podporuje přesnější kontrolu teplotního stavu během dlouhého zatížení.
- 1 x PT100 v NDE ložisku pomáhá sledovat stav uložení na straně proti pohonu.
- 1 x PT100 v DE ložisku poskytuje dodatečný dohled nad hnací stranou.
- Antikondenzační ohřívač omezuje riziko vlhkosti při odstavení stroje.
- 3 x PTC termistor doplňuje ochranu vinutí při tepelném namáhání.
VYBO Electric je ve střední Evropě největší firmou ve svém odvětví a své portfolio staví na řešeních, která obstojí v projektové praxi i v dlouhodobém servisu. Využijte nabídku a zvolte motor, jehož měděný rotor, účinnost a napěťová variabilita pomáhají udržet chod technologie s nižšími ztrátami a stabilní rezervou pro náročný provoz.
