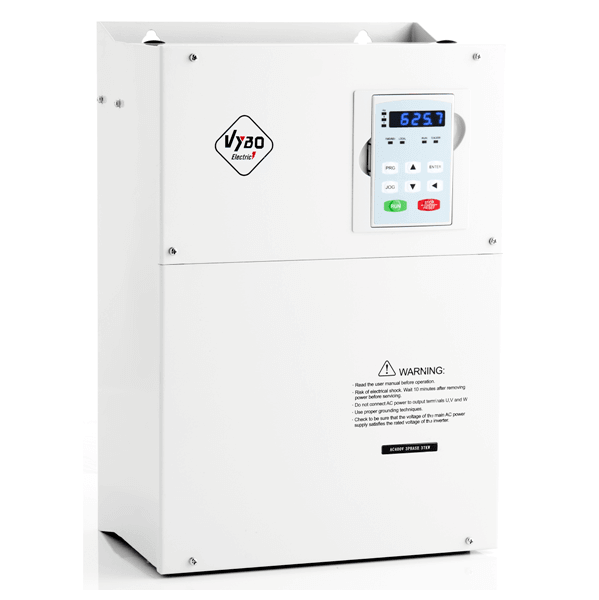

Frekvenční měnič 710kW V810-4T7100

Dlouhý popis produktu

Frekvenční měnič V810-4T7100 pro pohony 710 kW s kontrolou nad velkou setrvačností

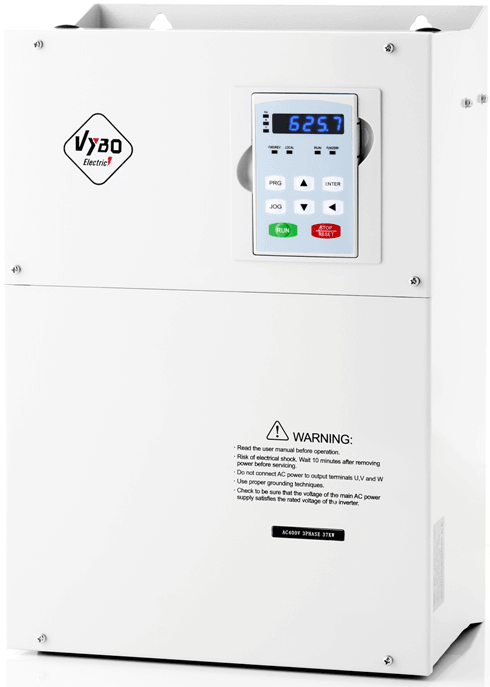

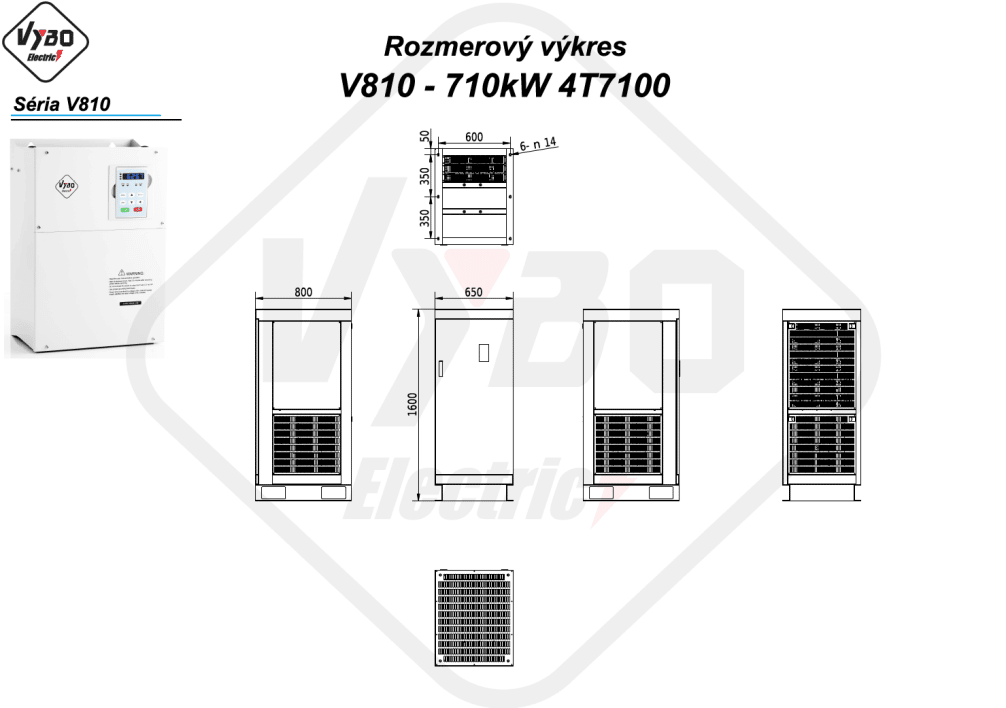

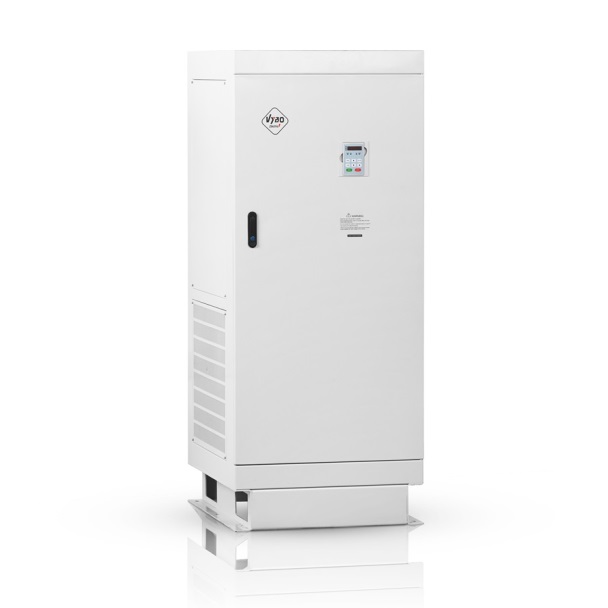

Frekvenční měnič V810-4T7100 je určen pro třífázové napájení 3 x 400 V a pro elektromotory s výkonem 710 kW. Tento model patří do velikosti F a je řešen jako samostatně stojící kovová skříň s rozměry 650 x 1600 x 800 mm a s instalačním rozměrem 600 x 700 x Φ14. Jmenovitý výstupní proud dosahuje 1280 A, maximální vstupní proud 1126 A a hmotnost zařízení je 437 kg. Měniče nad 250 kW mají vestavěnou DC tlumivku, která pomáhá zlepšit účiník. Při tomto výkonu jde o vlastnost, která podporuje stabilitu výkonové části a lépe zapadá do rozsáhlých průmyslových systémů.

U pohonů této třídy se často pracuje s velkou setrvačností, s dlouhými pracovními úseky a s mechanikou, která neodpouští nepřesný zásah při rozběhu ani při zpomalování. V810-4T7100 je připraven pro technologie, kde se očekává klidný průběh řízení i tehdy, když se pohybují velké hmoty, mění se odpor nebo se pracuje s dynamickými přechody mezi režimy. V takových podmínkách už není důležitý jen výkon na štítku. Rozhoduje i to, jak přehledně se celý pohon chová pod zatížením.

Velký výkon potřebuje přesnou ruku

Model podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Tato kombinace vytváří prostor pro nastavení měniče podle charakteru mechaniky i podle požadované přesnosti. U uzavřené smyčky se naplno projeví výhoda přesnější odezvy, lepšího držení rychlosti a stabilnějšího chování při kolísání zatížení. To má význam u velkých dopravníků, u výkonných ventilátorů, u čerpacích technologií, u kompresorových bloků, v extruzních zařízeních, při navíjení, odvíjení, míchání, homogenizaci i u dalších procesů, kde je pohon neoddělitelnou součástí kvality výroby.

V režimech SFVC a CLVC pracuje měnič v rozsahu 0 až 300 Hz. Ve V/F režimu je k dispozici rozsah 0 až 3200 Hz. Digitální nastavení frekvence má rozlišení 0,01 Hz. Nosná frekvence je v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. K dispozici je i automatické ladění parametrů motoru. To pomáhá lépe přizpůsobit řízení reálnému chování konkrétního pohonu a získat klidnější průběh chodu už od prvního nastavení.

Zpomalování a brzdění bez zbytečných výkyvů

U modelu V810-4T7100 se používá externí brzdná jednotka. Pro tento výkon je určen brzdný odpor 20000*4 W s hodnotou 2,5*4 Ω a s brzdným momentem 125 % při 10 % ED. Právě u velkých setrvačných systémů má správně řešené brzdění zásadní význam. Pomáhá udržet technologii pod kontrolou při doběhu, při přechodu do nižší rychlosti i při opakované změně pracovního rytmu. V praxi jde o jeden z parametrů, který výrazně ovlivňuje, zda se výkon chová kultivovaně, nebo nervózně.

Měnič je vybaven i DC brzděním, které rozšiřuje možnosti nastavení zpomalování podle charakteru procesu. U technologií s velkou mechanickou setrvačností je důležité, aby se doběh dal udržet ve stabilních hranicích a aby chování pohonu nebylo ponecháno náhodě. V810-4T7100 je proto vhodný i tam, kde se od vysokého výkonu očekává nejen síla, ale i disciplína při každém přechodovém stavu.

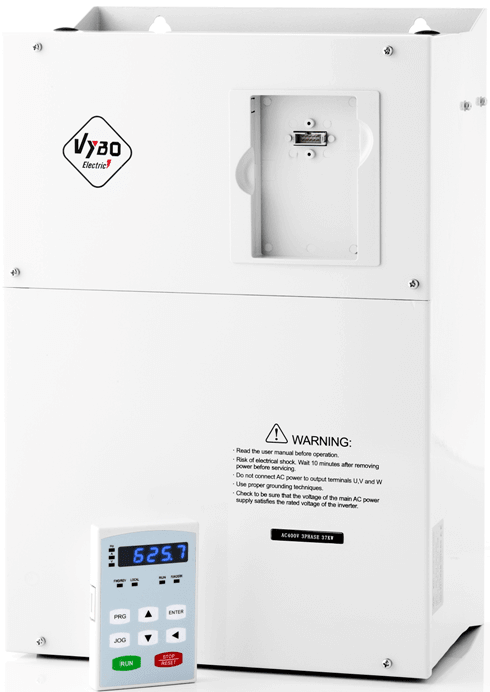

Řízení přes kartu, svorky i sériovou komunikaci

Komunikační výbava odpovídá tomu, že tento model je určen pro rozsáhlé průmyslové projekty. Standardně je k dispozici MODBUS RTU. Jako opce jsou podporovány PROFIBUS-DP a CanOpen. Řídicí deska obsahuje port pro PROFIBUS kartu nebo PG kartu. Právě možnost pracovat s doplňkovými kartami je důležitá v automatizovaných linkách, kde měnič potřebuje spolehlivě komunikovat s nadřazeným systémem a kde se vyžaduje přesná zpětná vazba.

Základní signálová výbava zahrnuje 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulzní vstup do 50 kHz. Všechny digitální svorky lze používat v režimu PNP nebo NPN. K dispozici jsou 2 analogové vstupy, z nichž jeden podporuje 0 až 10 V a druhý 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA. Výstupní část obsahuje 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. Port pro PG kartu umožňuje použít enkodér nebo resolver. U náročných technologií je důležitá i možnost doplňovat vstupní a výstupní karty podle potřeb konkrétního projektu.

Ochrana pro dlouhodobý průmyslový provoz

V810-4T7100 obsahuje PID regulátor, automatickou regulaci napětí AVR, rychlé omezení proudu, omezení krouticího momentu v režimu CLVC a možnost implementace až 16 přednastavených rychlostí přes jednoduchou PLC funkci. Nechybí vstup pro PTC, PTO nebo TK ochranu motoru a bezpečnostní funkce STO, při které měnič po aktivaci nedodává do motoru energii. Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí i přetížení.

Model je určen pro vnitřní instalaci při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu. Frekvenční měnič V810-4T7100 proto dává smysl všude tam, kde se vysoký výkon musí chovat přesně, předvídatelně a spolehlivě i při náročném mechanickém zatížení a dlouhých pracovních cyklech.
