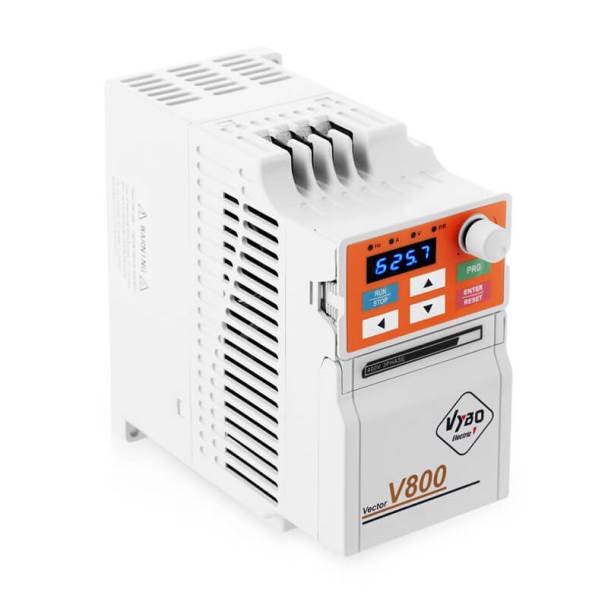

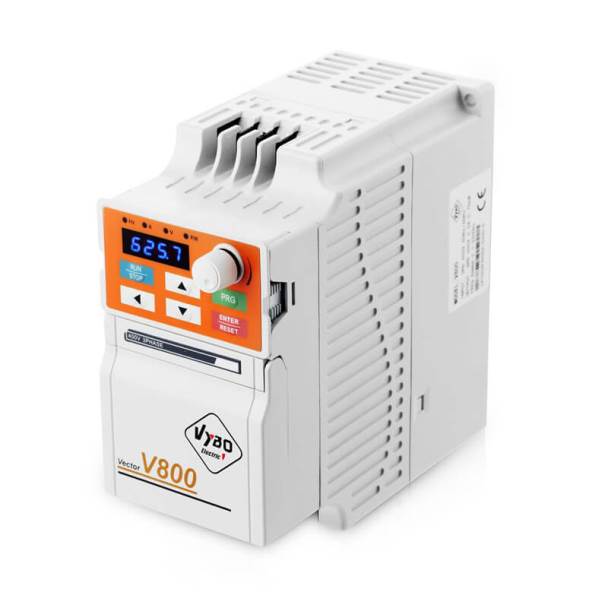

Frekvenční měnič 1,5kW V800-2S0015

Dlouhý popis produktu

Vyvážený základ pro stroje, které potřebují jistotu v každém cyklu

VYBO Electric V800 2S0015 je frekvenční měnič určený pro průmyslová zařízení, kde už není důležitá jen samotná změna otáček, ale i přesná reakce na změnu zatížení, kultivovaný rozběh, stabilní brzdění a připravenost na integraci do řídicího systému. Jmenovitý výkon 1,5 kW, napájení 1 x 230 V / 50–60 Hz a třífázový výstup 3 x 0–230 V AC z něj dělají velmi univerzální model pro široké spektrum technologií. V této výkonové třídě bývá často rozhodující, zda měnič dokáže pracovat přesně, spolehlivě a bez zbytečných výpadků při opakovaném zatěžování. Právě zde je série V800 zajímavá tím, že spojuje profesionální řízení s dobře navrženou integrací několika funkcí přímo do jednoho zařízení.

Charakter série V800 je jasně průmyslový. Nejde o jednoduché hobby řešení, ale o profesionální řadu frekvenčních měničů pro průmysl, kde se počítá s denním provozem, s komunikací do automatizace a s potřebou stabilního chování při reálném pracovním zatížení. Model 2S0015 má maximální vstupní proud 10 A, jmenovitý výstupní proud 7 A a doporučený výkon motoru 1,5 kW, díky čemuž dobře zapadá do kompaktnějších strojů, technologických modulů i samostatných výrobních uzlů.

Integrované vektorové řízení dává pohonu přesnější charakter

Nosnou vlastností modelu je integrované vektorové řízení, které je pro sérii V800 zásadní. K dispozici je V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0–3200 Hz. Při SFVC řízení je výstupní frekvence 0–320 Hz. V praxi to znamená, že měnič lze přizpůsobit charakteru pohonu a využít z něj buď jednodušší, nebo přesnější řízení podle toho, jaká je povaha technologie.

U otevřeného vektorového řízení je důležitá zejména stabilita rychlosti, klidnější průběh rozběhu a lepší reakce na změnu zatížení. Série V800 je navíc vybavena prvky, které přímo ovlivňují kvalitu chodu. Patří sem automatické zvýšení krouticího momentu, lineární rampa, S-křivka, automatická regulace napětí AVR, omezení proudu a omezení krouticího momentu. Pro technologii to znamená menší náchylnost k nežádoucím výkyvům a lepší provozní disciplínu při rozběhu i při ustáleném chodu.

Co tento měnič přináší v praxi

• Přesnější vedení motoru díky režimu SFVC s otevřenou smyčkou.
• Široké možnosti integrace do automatizace přes MODBUS RTU a řídicí vstupy.
• Stabilnější pracovní cyklus díky PID funkcím, rampám a omezení proudu.
• Lepší kontrolu zpomalování díky integrované brzdné jednotce.
• Kompaktní montáž do rámu A2S bez zbytečných prostorových nároků.

Komunikace, signály a výbava pro automatizaci

Model 2S0015 je připraven na běžné průmyslové řízení. Disponuje 6 digitálními vstupy, 2 analogovými vstupy, reléovým výstupem, výstupem s otevřeným kolektorem, +10 V výstupem a vstupem pro PTC ochranu elektromotoru. Důležitou součástí výbavy je MODBUS RTU, který zjednodušuje zapojení do PLC, HMI nebo nadřazeného systému. K dispozici je také PLC inteligentní funkce, připojení externího panelu do běžné vzdálenosti 50 m a možnost změny směru otáčení přes externí vstup.

Velmi praktické jsou i procesní funkce. Model využívá zabudovaný PID režim a disponuje detekcí chodu nasucho, režimem spánku i detekcí vysokého nebo nízkého tlaku. Díky tomu se měnič hodí i do technologií, kde se sledují procesní veličiny a kde je důležité, aby řízení nebylo jen mechanické, ale zároveň reagovalo i na stav systému.

Brzdná jednotka pro svižnější a kontrolovaný doběh

U výkonu 1,5 kW už bývá v mnoha provozech důležitá i kvalita zpomalení, zejména pokud technologie pracuje v kratších cyklech nebo s častějšími změnami rytmu. Proto je u modelu 2S0015 podstatné, že má integrovanou brzdnou jednotku. Brzdná jednotka pracuje s výkonem rezistoru 0,1 kW a hodnotou odporu 100 Ω. Taková konfigurace pomáhá lépe zvládat zastavení pohonu a zvyšuje jistotu u aplikací, kde se vyžaduje opakovatelný pracovní výsledek.

Brzdná jednotka rozšiřuje možnosti nasazení a zlepšuje celkový projev pohonu při cyklickém zatížení. Brzdný tranzistor je součástí této funkcionality, ale rozhodující je, že celý systém je připraven na kontrolované brzdění přímo v těle měniče.

Konstrukce, rozměry a elektroinstalační parametry

Model patří do velikosti A2S s rozměry 72 × 142 × 152 mm a instalačními rozměry 62,7 × 132,7 mm. Díky tomu se dobře uplatní ve strojních skříních, kompaktních rozvaděčích i v menších technologických celcích, kde je třeba udržet rozumný prostorový profil bez ztráty funkční výbavy. Doporučený průřez napájecího vodiče je 2,5 mm² a doporučený jistič 16 A. Přibližné výkonové ztráty dosahují 0,095 kW, požadovaný průtok chladicího vzduchu 30 m³/hod a indukčnost AC i DC reaktoru 3,8 mH. Krytí IP20 je určeno pro vnitřní průmyslové prostředí.

Pro dlouhodobou spolehlivost je vhodné dbát na vertikální montáž, dobré odvětrání a oddělení silových a řídicích kabelů. Právě u měničů této třídy se kvalitní montáž výrazně podepisuje na stabilitě provozu, EMC chování a životnosti celého řešení. Při správném návrhu zapojení lze naplno využít to, že V800 je technicky připraven na profesionální průmyslový provoz.

Oblasti použití, kde se jeho charakter projeví nejlépe

V800 2S0015 se přirozeně hodí pro dopravníkové úseky, balicí pracoviště, etiketovací zařízení, dávkovací mechanismy, míchací sestavy, menší výrobní linky, čerpací techniku, ventilaci, odsávání, obslužné mechanismy strojů, servisní technologie i samostatné průmyslové moduly. Dobré uplatnění nachází tam, kde je třeba spojit kompaktní provedení s přesnějším řízením a s možností pohodlně začlenit měnič do automatizace.

VYBO Electric V800 2S0015 proto působí jako vyvážené řešení pro technologie, které potřebují seriózní průmyslové řízení bez nadbytečné komplikovanosti. Profesionální základ série V800, integrované vektorové řízení, pokročilá optimalizace integrace a integrovaná brzdná jednotka z něj dělají model, který je připraven na každodenní spolehlivou práci.
