Frekvenční měnič 55kW V810-4T0550

Dlouhý popis produktu

Frekvenční měnič V810-4T0550 pro pohony 55 kW s důrazem na výkon, projektovou připravenost a přesné řízení

V810-4T0550 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 55 kW. Jde o řešení pro technologie, kde pohon už představuje důležitý výkonový i řídicí prvek celého procesu. V této kategorii bývá rozhodující, aby měnič zvládal stabilní rozběh, klidný chod při proměnlivém zatížení, přesné nastavení rychlosti a spolehlivý provoz při dlouhodobějším nasazení. Právě v tom má série V810 velký význam. Spojuje vysokou úroveň řízení, připravenost na komunikaci a funkce, které pomáhají držet technologii pod kontrolou.

Model V810-4T0550 se dobře uplatní v dopravníkových trasách, čerpacích okruzích, ventilačních systémech, filtračních sestavách, míchacích a homogenizačních uzlech, dávkovacích stanicích, balicích linkách, plnicích technologiích, třídicích systémech, navíjecích a odvíjecích mechanismech i v procesních PID aplikacích. V takových provozech má význam zejména to, že měnič podporuje přehledný pracovní cyklus, stabilní přechody mezi stavy a lepší provozní jistotu.

Rozměry a výkonové údaje, které pomáhají při návrhu technologie

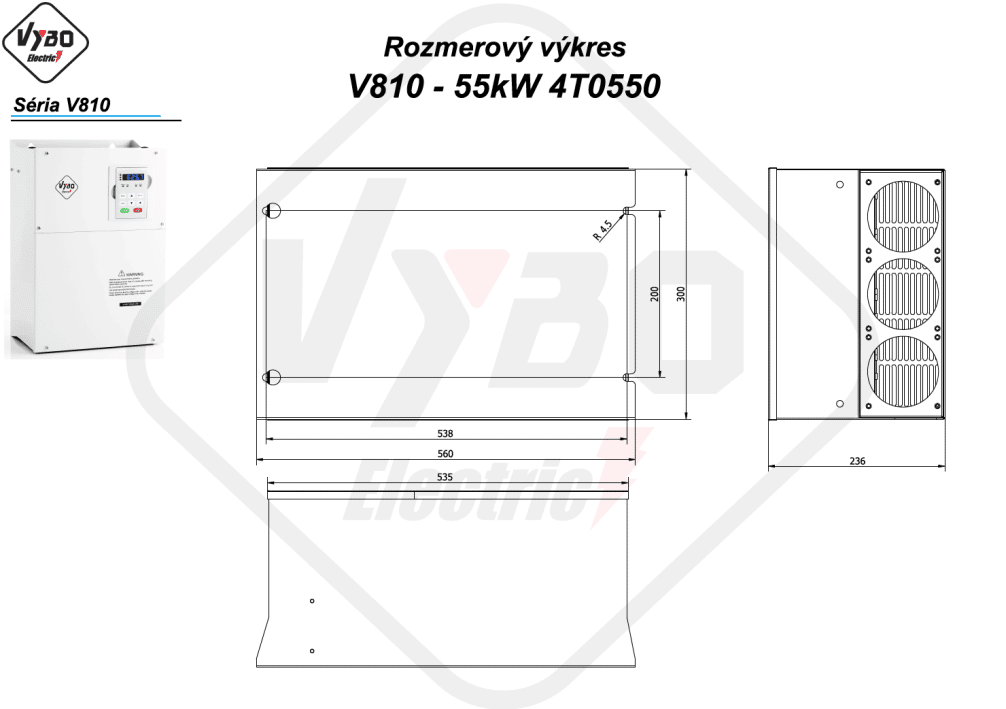

Model patří do velikosti C a má vnější rozměry 300 × 535 × 560 × 236 mm. Instalační rozměr je 200 × 538 mm a montážní otvor Ø9. Takové provedení je vhodné pro osazení do rozvaděče nebo technologické skříně tam, kde je potřeba spojit výkonovou rezervu s přehledným uspořádáním vnitřního prostoru. Při správném návrhu se doporučuje vertikální montáž a dobré proudění vzduchu, aby byl zachován stabilní tepelný režim zařízení.

V810-4T0550 má jmenovitý výstupní výkon 55 kW, maximální vstupní proud 105 A a jmenovitý výstupní proud 110 A. Pro napájení se uvádí doporučený průřez vodiče 1x(3×35 mm²) a doporučené jištění 125 A. Hmotnost brutto je 23 kg. V projektové příloze jsou pro tento typ uvedeny také tepelné ztráty přibližně 1,51 kW, množství vzduchu 210 m³/hod a účinnost přibližně 98 %. To jsou praktické údaje pro návrh rozvaděče, chlazení i celkové provozní rezervy.

Komunikace a rozšíření pro modernější průmyslové řízení

Silnou stránkou tohoto modelu je připravenost na systémové začlenění. K dispozici je port CN4 pro připojení PROFIBUS karty nebo PG karty. Právě možnost používat PROFIBUS karty patří mezi výrazné výhody série V810, protože pomáhá při integraci měniče do automatizovaných linek, nadřazeného řízení a technologických celků, kde je důležitá komunikace, zpětná vazba a pořádek v signálech.

Součástí výbavy je i MODBUS RTU a rozhraní RS485. Port pro PG karty rozšiřuje možnosti tam, kde se vyžaduje vyšší přesnost nebo důslednější kontrola nad pohonem. V praxi to znamená lepší napojení na výrobní systém, jednodušší řízení více provozních stavů a širší prostor pro optimalizaci celé technologie.

Volitelná zabudovaná brzdná jednotka pro přesnější doběh

U modelu V810-4T0550 je k dispozici volitelná zabudovaná brzdná jednotka, kterou je možné zvolit podle potřeb konkrétní aplikace. To je velká výhoda tam, kde se pracuje s opakovaným cyklem, s častějším zpomalováním nebo kde má další pracovní krok navazovat až po přesném zastavení pohybu. Pro tento typ je určen brzdný odpor s výkonem 4500 W a hodnotou 9,4 Ω. Brzdný moment je uveden jako 125 % při 10 % ED.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí, dobou a úrovní proudu při brzdění. V provozu to pomáhá například u dopravníků, dávkovacích zařízení, navíjecích systémů, balicích uzlů nebo u procesů, kde se jednotlivé kroky musí opakovat s vysokou přesností. Právě možnost volby brzdné jednotky zvyšuje flexibilitu měniče při návrhu stroje nebo technologické linky.

Funkce pro procesní stabilitu a přesnější řízení pohonu

V810-4T0550 podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. To vytváří široký prostor pro nastavení podle charakteru zátěže, dynamiky zařízení a požadované přesnosti. Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění provozu. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení.

K dispozici je lineární rampa i rampa typu S-křivka, přičemž měnič nabízí čtyři skupiny časů zrychlení a zpomalení. Význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení. Důležitou součástí výbavy je PID regulátor, AVR, JOG režim, časové řízení a jednoduchá PLC funkce s podporou až 16 přednastavených rychlostí. Tyto funkce pomáhají držet proces stabilní, zlepšují opakovatelnost a dávají obsluze i řízení větší kontrolu nad chováním pohonu.

Vstupy, výstupy a ochrana pro každodenní průmyslový provoz

Měnič nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN. K dispozici jsou i 2 analogové vstupy, z toho FIV pro 0 až 10 V a FIC pro 0 až 10 V, 0 až 20 mA nebo 4 až 20 mA. Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve.

Z pohledu ochrany sleduje měnič zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii. Taková výbava podporuje spolehlivější chod a menší riziko neplánovaných odstávek.

Měnič 55 kW pro technologie, které očekávají výkon, přesnost a dobrou integraci

Frekvenční měnič V810-4T0550 spojuje jmenovitý výstupní proud 110 A, volitelnou zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu, vysokou účinnost a bohatou funkční výbavu. Je to řešení pro provozy, které od pohonu očekávají stabilní výkon, přesné řízení a technicky dobře připravené začlenění do moderní průmyslové technologie.
