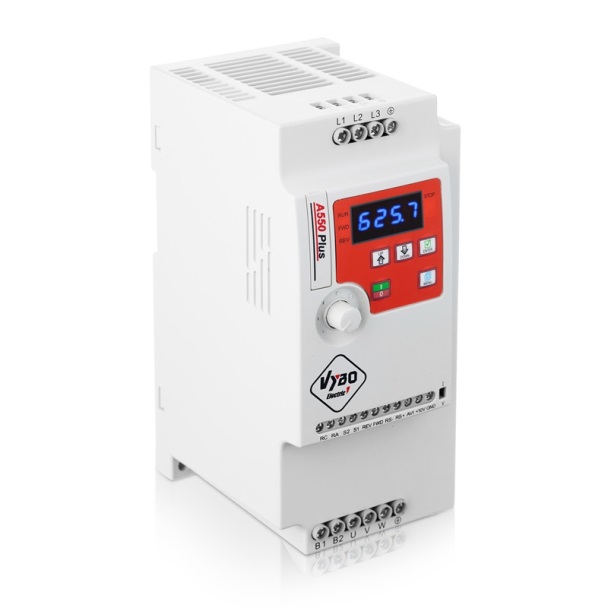

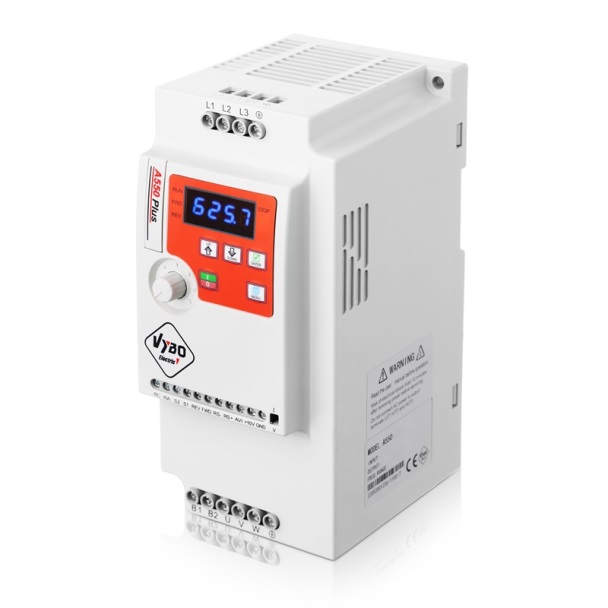

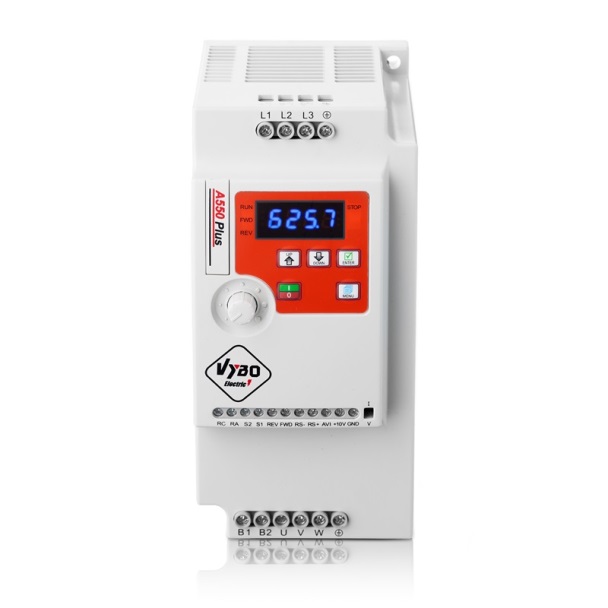

Typ: A550 Plus 2S0040, 4 kW
| Všeobecná data | |
| Typ | A550 Plus 2S0040 |
| Velikost | C |
| Elektrická data | |
| Jmenovitý výkon | 4 kW |
| Maximální vstupní proud | 28 A |
| Jmenovitý výstupní proud | 16,5 A |
| Doporučený výkon motoru | 4 kW |
| Napájecí napětí 50/60 Hz | 1 x 230 V |
| Výstupní napětí | 0 – 230 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 32 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 10 mm² |
| Približné výkonové ztráty | 232 W |
| Požadovaný průtok chladicího vzduchu | 68 m³/hod |
| Indukčnost AC reaktoru | 0,6 mH |
| Indukčnost DC reaktoru | 0,7 mH |
| Utahovací moment | 1,2 až 1,5 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 0,5 kW |
| Hodnota odporu | 47 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 4 kW |
Dlouhý popis produktu
Stabilní základ pro výkonnější technologické celky
A550 Plus 2S0040 je frekvenční měnič určený pro pracoviště, kde se vyžaduje spolehlivé řízení pohonu při výkonu 4 kW a jednofázovém napájení 230 V. Třífázový výstup 3 x 0 – 230 V AC a frekvenční rozsah do 999 Hz vytvářejí dobrý základ pro přesné nastavení chodu technologie v různých provozních režimech.
Integrovaná brzdná jednotka rozšiřuje možnosti nasazení
Model je vybaven integrovanou brzdnou jednotkou, což je výhodné u mechanismů s častějším zpomalováním, měnící se setrvačností nebo požadavkem na svižnější změnu pracovního tempa. Výkon rezistoru je 0,5 kW, hodnota odporu 47 Ω a doporučený výkon 4 kW. Takové řešení dobře zapadá do provozů, kde se střídá rozběh, udržování otáček a brzdění.
Řídicí funkce pro přehlednou automatizaci
Měnič nabízí podporu V/F řízení, PID regulátoru, PLC inteligentní funkce, externího ovládání směru otáčení a připojení externího panelu. Integrované RS485 MODBUS RTU usnadňuje zapojení do automatizace a dohledu. Analogový vstup a digitální vstupy dávají prostor pro praktické řízení z technologické logiky.
Vhodný pro široké spektrum výrobních a manipulačních úloh
Tento model se uplatní v dopravnících, balicích linkách, čerpadlových soustavách, ventilátorech, odsávacích jednotkách, míchacích technologiích, pilových a řezných mechanismech, pracovních stolech s motorickým pohonem, navíjecích celcích i obslužných zařízeních ve výrobě. Jeho přínos spočívá v tom, že umožňuje udržet chod pod kontrolou a přizpůsobit rychlost skutečné potřebě procesu.
Konstrukce pro spolehlivé dlouhodobé nasazení

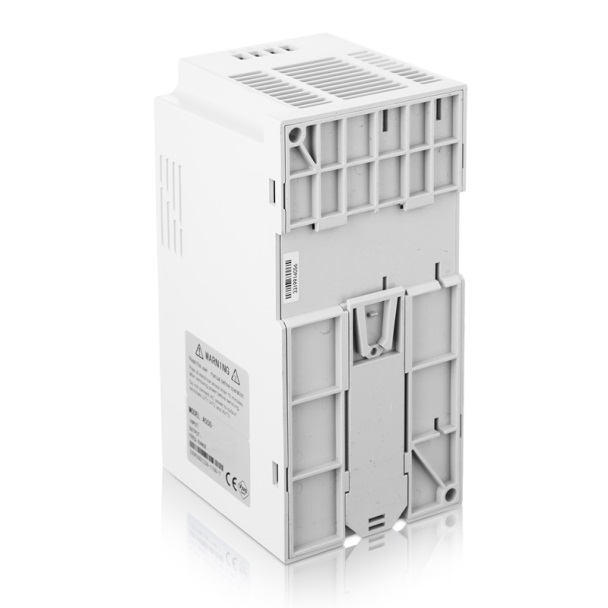

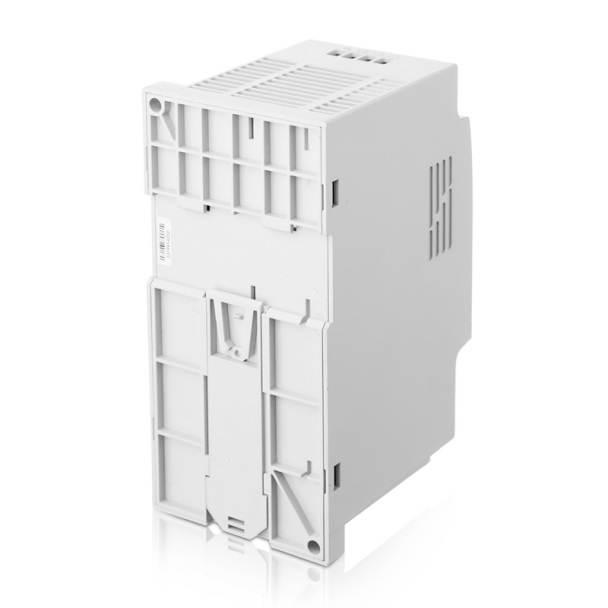

Velikost C s rozměry 106 x 240 x 153 mm nabízí robustnější mechanické provedení a přitom stále rozumné prostorové nároky. Výkonové ztráty jsou přibližně 232 W, požadovaný průtok chladicího vzduchu 68 m³/hod a indukčnost AC reaktoru 0,6 mH. Krytí zařízení je IP20.
