Typ: A550 Plus 4T0150, 18,5 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0185 |
| Velikost | D |
| Elektrická data | |
| Jmenovitý výkon | 18,5 kW |
| Maximální vstupní proud | 39 A |
| Jmenovitý výstupní proud | 37 A |
| Doporučený výkon motoru | 18,5 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 50 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 10 mm² |
| Približné výkonové ztráty | 667 W |
| Požadovaný průtok chladicího vzduchu | 170 m³/hod |
| Indukčnost AC reaktoru | 0,42 mH |
| Indukčnost DC reaktoru | 0,35 mH |
| Utahovací moment | – Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 1,3 kW |
| Hodnota odporu | 25 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 18,5 kW |
Dlouhý popis produktu
Výkonné řešení pro náročné průmyslové technologie
A550 Plus 4T0185 je frekvenční měnič navržený pro aplikace, kde se pracuje s vyšším mechanickým zatížením, s většími výkonovými nároky a s požadavkem na spolehlivou regulaci. Při napájení 3 x 400 V AC poskytuje plynule řízený výstup 3 x 0 – 400 V AC a výkon 18,5 kW, což jej předurčuje pro důležité pohony ve výrobě i v technickém hospodářství.
Integrovaná brzdná jednotka pro vyšší provozní jistotu
Model obsahuje integrovanou brzdnou jednotku s výkonem rezistoru 1,3 kW a hodnotou odporu 25 Ω. Tento prvek je důležitý zejména u zařízení s vyšší setrvačností, při cyklickém zpomalování nebo u technologií, kde se očekává přesnější řízení dynamiky pohybu.
Uplatnění v provozech s vyšším výkonem a nároky
Tento model se hodí pro výkonné dopravníky, ventilátory větších jednotek, čerpací sestavy, míchací technologie, odsávací systémy, navíjecí linky, manipulační celky, výrobní linky, servisní technologie, průmyslová pracoviště i pro zařízení, kde se střídá více provozních stavů. Vhodný je všude tam, kde je důležitá schopnost přizpůsobit rychlost procesu bez zbytečných mechanických rázů.
Výbava pro automatizaci a procesní řízení
Měnič podporuje V/F řízení, PID regulaci, pevné rychlosti, PLC inteligentní funkci, externí ovládání směru a komunikaci přes RS485 MODBUS RTU. K dispozici jsou digitální vstupy, reléový výstup, PTC vstup, analogové řízení i podpora externího panelu. Díky tomu je vhodný i pro náročnější řízené soustavy.
Konstrukce a parametry odpovídající výkonu 18,5 kW

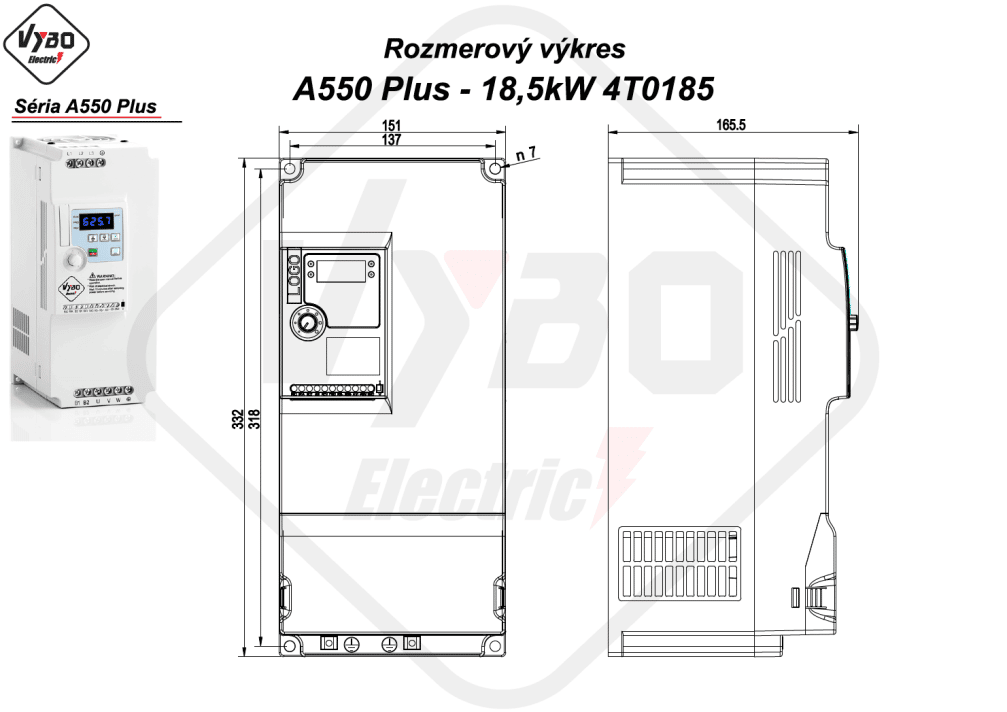

Velikost D a rozměry 151 x 332 x 165,5 mm nabízejí robustní rozvaděčové provedení. Přibližné výkonové ztráty dosahují 667 W, požadovaný průtok chladicího vzduchu 170 m³/hod a indukčnost AC reaktoru 0,42 mH. Maximální vstupní proud je 39 A, jmenovitý výstupní proud 37 A, doporučený jistič 50 A a průřez napájecího kabelu 3 x 10 mm².
