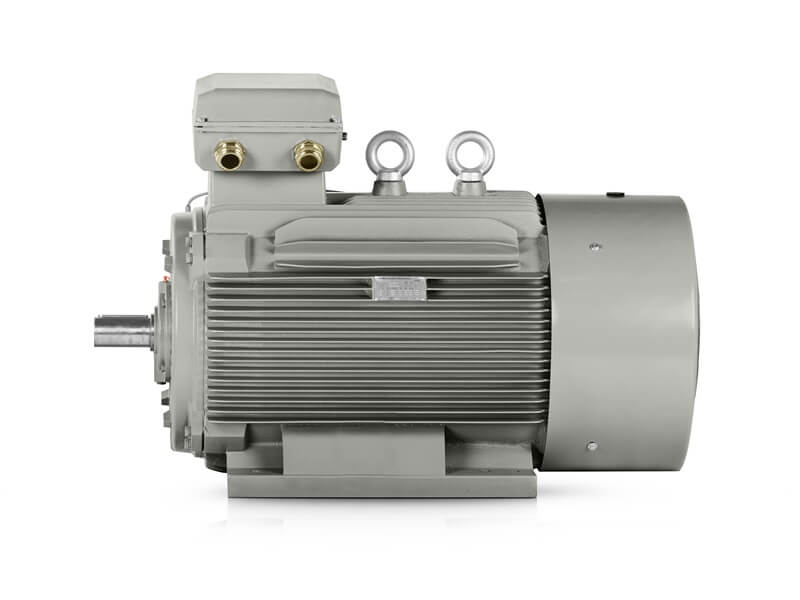

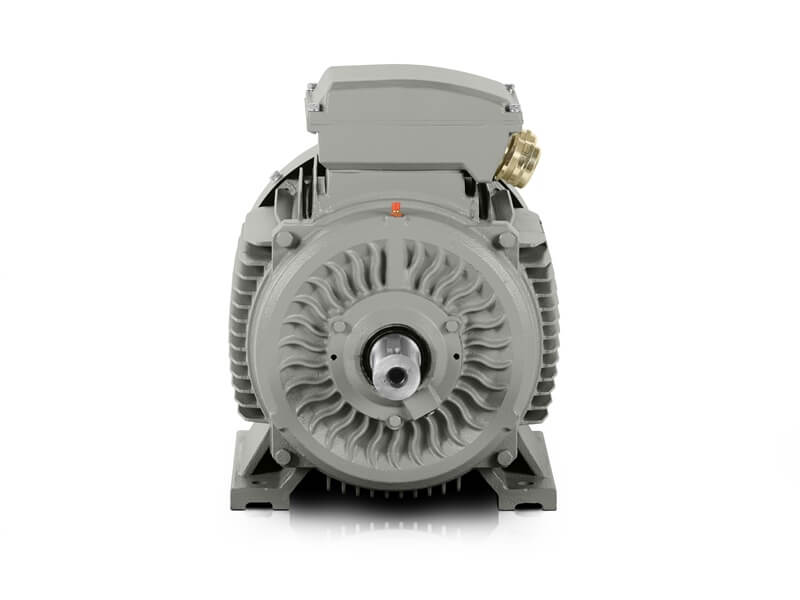

Elektromotor 75 kW, 735 ot./min, 400/690 V, 1LC-315M-8

Dlouhý popis produktu

143 A při 400 V a řízený rozběh pro výkon 75 kW

Elektromotor 1LC-315M-8 je třífázový 8pólový elektromotor, u kterého se výkon 75 kW spojuje se jmenovitým proudem 143 A při 400 V a s potvrzenou vhodností pro více způsobů spouštění a řízení. Takové provedení má význam v rozsáhlejších procesních celcích, kde se sleduje nejen samotný přenesený výkon, ale také průběh náběhu a stabilita chodu při pravidelném zatížení. Jmenovité otáčky 735 ot./min při frekvenci 50 Hz potvrzují nízkootáčkový pracovní režim, který je pro 8pólový elektromotor přirozený a vyhovuje provozům s důrazem na klidnější, souvislý chod.

Elektrický základ a způsob řízení

Motor pracuje při napájení 400/690 V se zapojením Δ/Y. Jmenovitý proud 143 A při 400 V a 83 A při 690 V odpovídá výkonové úrovni 75 kW a ukazuje rozsah elektrického zatížení, se kterým se u tohoto modelu počítá. V technické praxi jde o motor určený pro třífázové sítě, kde má být odběr jasně provázán s velkým přenášeným výkonem a s pravidelným pracovním režimem. Důležité je také to, že model 1LC-315M-8 je vhodný pro DOL, pro řízení frekvenčním měničem i pro spouštění softstartérem, vždy jako potvrzená kompatibilita motoru se zvoleným způsobem startu nebo řízení. To rozšiřuje možnosti práce s náběhem a s celkovým průběhem zatížení v procesech, kde se chod pohonu nastavuje podle charakteru provozu.

• Jmenovité napětí: 400/690 V
• Zapojení: Δ/Y
• Jmenovitý proud: 143 A při 400 V / 83 A při 690 V
• Jmenovité otáčky: 735 ot./min
• Frekvence: 50 Hz

Výkon 75 kW v 8pólovém pracovním režimu

Výkon motoru 75 kW ve spojení se jmenovitými otáčkami 735 ot./min vytváří řešení pro velké nízkootáčkové pohonné uzly, kde má být pracovní rytmus vyrovnaný a výkon dostupný dlouhodobě. Při 8pólovém provedení se motor nesoustředí na vysokou rychlost, ale na pravidelný přenos výkonu při nižších otáčkách. Taková konfigurace se hodí do procesů, ve kterých se sleduje kontrolovaný záběr, stabilní držení režimu a provoz bez výkyvů. V rámci série 1LC PRO jde o vysokovýkonný model v rámu 315 mm, který je určený pro aplikace s vyšším odběrem, větším přenášeným výkonem a s důrazem na řízený náběh.

Rozběh a držení pracovního bodu

Poměr rozběhového momentu 1,8, poměr zvratného momentu 2 a poměr rozběhového proudu 6,2 vytvářejí provozní profil, který podporuje náběh i následné udržení pracovního stavu při vyšší výkonové úrovni. U motoru této velikosti má význam zejména to, že rozběh lze vázat na potvrzené způsoby spouštění a přizpůsobit jej požadavkům konkrétního technologického celku. Výsledkem je 8pólový asynchronní elektromotor připravený na provoz, kde se při startu i při následném zatížení sleduje stabilita a kontrola nad průběhem chodu. Tento argumentační úhel je u modelu 1LC-315M-8 důležitější než samotné mechanické rozměry, protože právě průběh rozběhu patří mezi klíčové provozní parametry tohoto výkonového stupně.

Setrvačnost rotoru a mechanická odezva

Setrvačnost rotoru 5,58 kg*m² doplňuje obraz motoru jako velkého nízkootáčkového pohonu s vyšším přenášeným výkonem. Tato hodnota přirozeně navazuje na výkon 75 kW a na rám 315 mm a pomáhá popsat mechanickou odezvu při rozběhu i během ustáleného chodu. V provozu to znamená elektromotor, který je připravený pracovat ve větších procesních sestavách s pravidelným zatížením a s důrazem na vyrovnané chování během celého pracovního cyklu. Právě spojení setrvačnosti, rozběhových poměrů a potvrzené vhodnosti pro řízené spouštění dělá z tohoto modelu řešení zaměřené na kontrolovaný výkonový náběh, nikoli pouze na samotnou jmenovitou hodnotu kW.

Rám 315 mm, balení a montážní provedení

Konstrukční velikost 315 mm určuje mechanický základ tohoto elektromotoru a odpovídá jeho zařazení do velkých průmyslových sestav. Hmotnost balení 933 kg a rozměry balení 1450 × 750 × 1040 mm ukazují robustní fyzický rozsah, který je pro výkon 75 kW a tuto platformu přirozený. V montážní praxi jde o motor určený pro pevné osazení jako stabilní součást rozsáhlejšího technologického celku. Dostupná jsou provedení IM B3, IM B5 a IM B35, takže motor lze osadit s patkami, s přírubou nebo v kombinaci patek a příruby podle řešení zařízení. Směr otáčení na obě strany zároveň rozšiřuje možnosti mechanického začlenění podle uspořádání pohonu.

Provozní podmínky a provedení série 1LC PRO

Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, takže pokrývá trvalý i přerušovaný pracovní cyklus. Účinnost 93,5 % a účiník 0,81 podporují vyrovnané elektrické chování při delším pracovním nasazení. Krytí IP55 chrání vnitřní části před prachem a stříkající vodou, chlazení IC411 podporuje odvod tepla během provozu a izolační třída F spolu s nárůstem teploty B vytvářejí tepelný základ vhodný pro delší zatížení. Hlučnost 82 dB(A), provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m a vibrace 2,8 mm/s ve třídě A doplňují pracovní rámec motoru v této výkonové kategorii. U modelu 1LC-315M-8 série 1LC PRO využívá zesílený kryt svorkovnice, strojní navíjení a důraz na maximální čistotu mědi ve smaltovaném drátu vinutí, což podporuje stabilitu elektrické části a provozní spolehlivost při vyšším výkonu.

Elektromotor 1LC-315M-8 spojuje výkon 75 kW, napájení 400/690 V a jmenovité otáčky 735 ot./min do provedení, u kterého má zásadní význam způsob řízení a průběh náběhu. Rám 315 mm vytváří pevnou platformu pro velké 8pólové pohony. A série 1LC PRO u tohoto modelu směřuje ke stabilnímu výkonu, kontrolovanému rozběhu a dlouhodobému provozu ve velkých procesních celcích.
