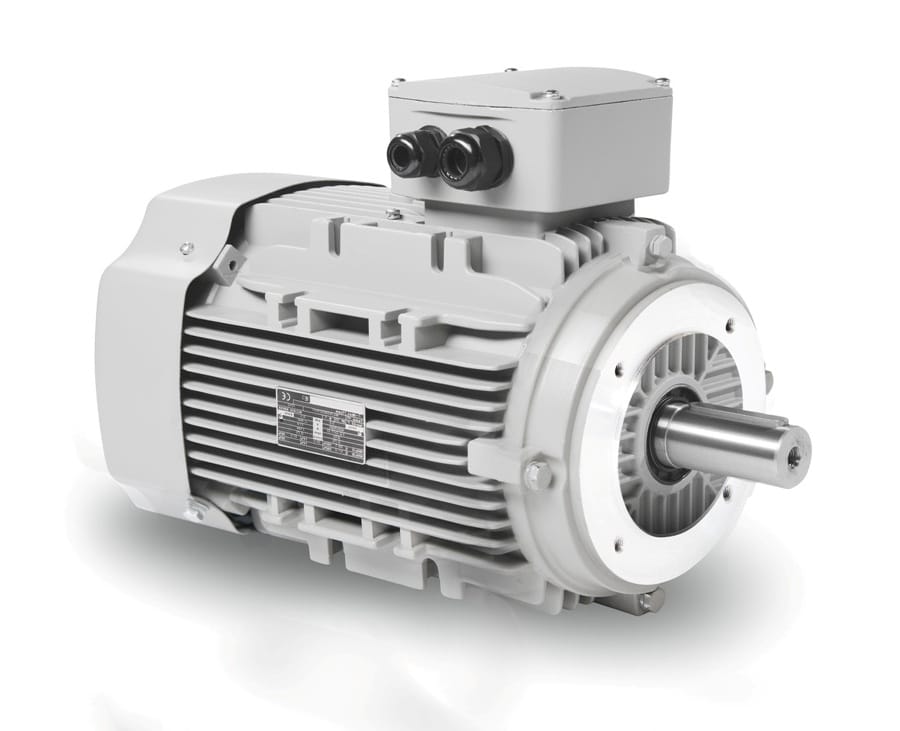

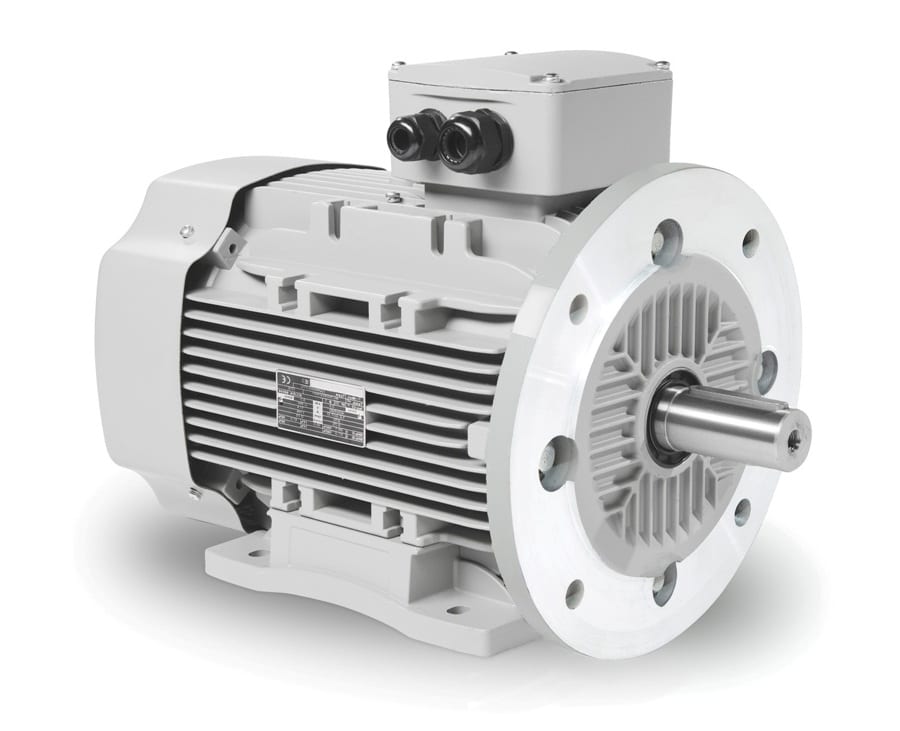

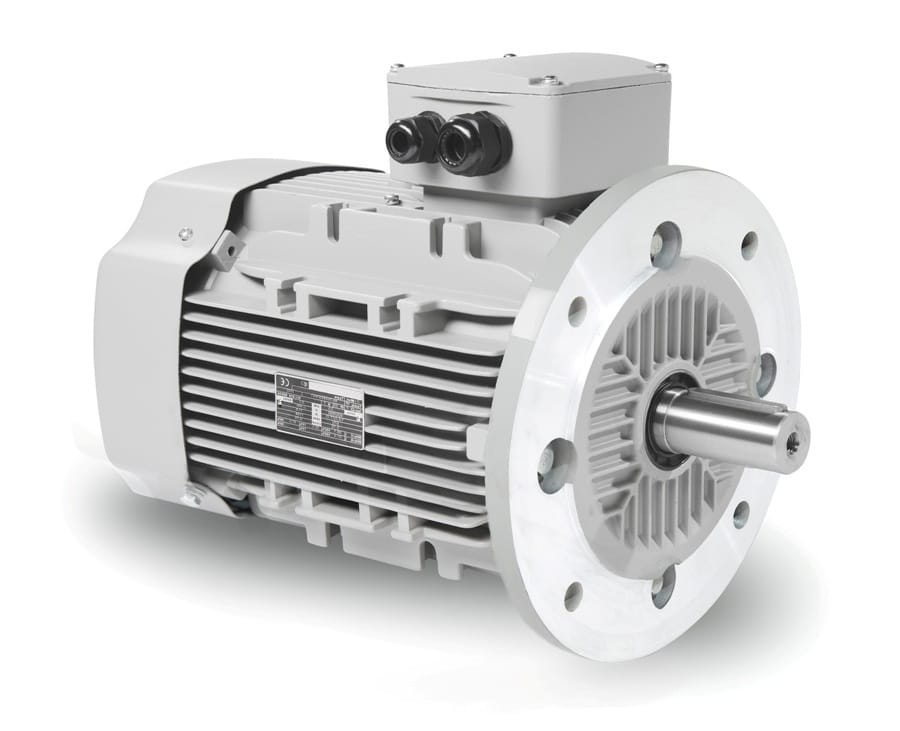

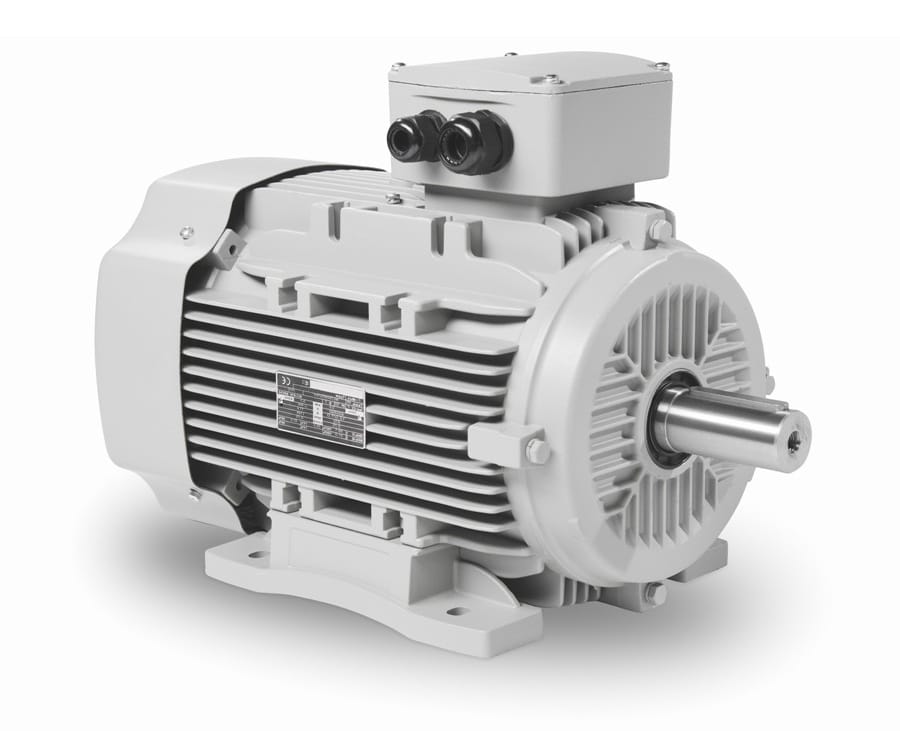

Elektromotor 4 kW, 720 ot./min, 400 V, 1AL-160M1-8

Dlouhý popis produktu

Od montáže po trvalý chod, klidný 8-pólový pohon pro náročnější pracovní rytmus

U větších pomaloběžných technologií bývá důležité, aby se nový pohon dal bez problémů osadit do stroje a po spuštění pracoval přesně tak, jak si proces vyžaduje. Elektromotor 1AL-160M1-8 s výkonem 4 kW, jmenovitými otáčkami 720 ot./min a napájením 400/690 V patří mezi modely, které jsou určeny pro stabilní přenos výkonu v pomalejším pracovním tempu. Je vhodný tam, kde se technologie nespoléhá na vysoké otáčky, ale na vyrovnaný chod během delších pracovních intervalů. Takové nasazení je typické u míchacích nádrží, šnekových dopravníků, pásových tras, oběhových čerpadel, ventilátorových sestav, odsávacích větví, sušicích modulů, dávkovacích systémů, plnicích linek i u pomaloběžných rotačních mechanismů ve výrobě a zpracování materiálu.

U 8-pólového provedení má velký význam právě charakter pohybu. Otáčky 720 ot./min dávají motoru klidnější pracovní projev, který se dobře přenáší na mechaniku zařízení. V praxi to znamená rovnoměrnější posuv materiálu, plynulejší míchání obsahu nádrží, klidnější náběh vzduchotechnických okruhů a stabilnější chování při cirkulaci kapalin. Výkon 4 kW zde nepředstavuje jen výkonovou hladinu, ale reálný základ pro technologie, které musí pracovat mnoho hodin bez výkyvů a bez potřeby agresivní dynamiky.

Mechanické osazení a jistota při přenosu pohybu

Konstrukční velikost 160 mm předurčuje tento model k použití ve strojích, kde už mechanika vyžaduje pevný základ a stabilní uložení. Takový rám se uplatní u zařízení s robustnější konstrukcí, u delších dopravních úseků, u větších míchacích jednotek i u čerpacích a ventilačních sestav, kde pohon pracuje v pravidelném rytmu po celou směnu. Ložiska 6309-2RZC3 na straně DE i NDE podporují spolehlivé uložení rotoru a přispívají k mechanické jistotě při dlouhodobém nasazení. Vibrace 2,8 mm/s v třídě A pomáhají udržet vyrovnaný chod po spojení s řemenicí, spojkou nebo dalším přenosovým prvkem.

Důležitým detailem je také vyvážení s polovičním perem, které odpovídá běžným požadavkům průmyslové montáže. Směr otáčení je možný na obě strany, takže motor lze zařadit do různých typů technologických sestav bez zbytečného přizpůsobování mechaniky. Setrvačnost rotoru 0,0753 kg/m² podporuje klidnější odezvu při rozběhu a při změně pracovního stavu, což je výhodné zejména u zařízení, která přecházejí mezi více fázemi procesu. Součástí provedení jsou kabelové průchodky 2-M40X1.5, které usnadňují připravit připojení v souladu s průmyslovou praxí.

Elektrické připojení a zařazení do řízení

Motor je určen pro frekvenci 50 Hz a zapojení Δ/Y. Jmenovitý proud dosahuje 9,78 A při 400 V a 5,67 A při 690 V, což poskytuje jasný základ pro návrh jištění, spínání a ochranných prvků v rozvaděči. U větších technologických celků je důležité, že elektrická stránka zůstává čitelná a dobře zapracovatelná do existující infrastruktury závodu. Motor je vhodný pro DOL, pro provoz s frekvenčním měničem i se softstartérem, takže jej lze nasadit v jednodušší i řízené aplikaci. U některých strojů stačí přímé spuštění, u jiných je výhodnější jemnější náběh nebo možnost přizpůsobit pracovní tempo konkrétnímu procesu.

Takový přístup je praktický u dávkovacích linek, u transportních cest s pravidelným rozběhem, u míchání s měnícím se odporem i u ventilátorů a čerpadel, kde se provoz nastavuje podle potřeby technologie. Právě v tom se projevuje i platforma 1AL OPTIMAL, která je navržena jako profesionální řešení VYBO Electric pro široké průmyslové použití, s důrazem na kompatibilitu a jednoduché zařazení do provozu.

Pracovní zatížení a provozní charakter

Tento model je určen pro parabolickou nebo lineární křivku zatížení, a proto se přirozeně hodí do úloh, kde odpor roste plynule nebo se drží v pravidelném pracovním rozsahu. V provozu to znamená dobrý základ pro ventilátorové a čerpací aplikace, ale i pro mechanické procesy, v nichž se materiál posouvá, odměřuje, míchá nebo rovnoměrně otáčí. Poměr rozběhového proudu 6,0 pomáhá při návrhu způsobu spouštění a při volbě ochrany tak, aby byl start motoru v souladu s elektrickou částí zařízení. Osm pólů a výkon 4 kW spolu vytvářejí pracovní profil, který se osvědčí tam, kde technologie vyžaduje spíše vytrvalost a pravidelnost než rychlý náběh do vysokých otáček.

Ochrana, chlazení a podmínky v hale

V běžném výrobním provozu je třeba počítat s prachem, vlhkostí, kolísáním okolní teploty i s dlouhými pracovními intervaly. Krytí IP55 pomáhá chránit motor v takovém prostředí a chlazení IC411 podporuje odvod tepla při standardním zatížení. Izolační třída F spolu s nárůstem teploty B vytváří vhodný základ pro spolehlivý chod během trvalého i přerušovaného provozu. Motor je připraven pro režimy S1, S2, S3 a S4-S9, takže může pracovat v dlouhém nepřetržitém chodu i v opakovaných cyklech. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 68 dB(A) odpovídá výkonové kategorii a při správném osazení podporuje kultivovaný projev v průmyslové hale.

Elektromotor 1AL-160M1-8 je řešení pro technologie, které potřebují pevnou mechaniku, jasně čitelné elektrické připojení a pomaloběžný výkon schopný pracovat spolehlivě v každodenním nasazení. Po osazení do stroje přináší přesně to, co se od 8-pólového průmyslového pohonu očekává. klidný chod, stabilní přenos energie a připravenost na dlouhodobou službu.
