Elektromotor 7,5 kW, 2900 ot./min, 400 V, 1AL-132S2-2

Dlouhý popis produktu

Elektromotor 1AL-132S2-2 7,5 kW pro provozy, kde pohon musí držet výkon i při vysokém pracovním tempu

Když výrobní linka běží bez přestávek, ventilace musí udržet stabilní výkon a čerpací nebo dopravníková technologie nesmí ztratit rytmus, kvalita pohonu se ukáže velmi rychle. Elektromotor 1AL-132S2-2 od VYBO Electric je určen právě do takového prostředí. Jde o třífázový asynchronní elektromotor s výkonem 7,5 kW, 2-pólovým provedením a jmenovitými otáčkami 2900 ot./min při frekvenci 50 Hz. Jmenovité napětí 400/690 V se zapojením Δ/Y odpovídá průmyslovému nasazení, kde se očekává spolehlivý provoz, stabilní mechanický projev a jistota při každodenním pracovním zatížení.

Velikost rámu 132 dává tomuto modelu pevný základ pro technologie, které už potřebují výraznější výkon a zároveň si chtějí zachovat rozumné montážní rozměry. V praxi to znamená motor připravený pro dopravníkové systémy, ventilátorové sestavy, odsávací jednotky, oběhová čerpadla, plnicí pracoviště, míchací technologie, dávkovací uzly, balicí linky, třídicí mechanismy, manipulační pracoviště, montážní celky i servisní technologické sestavy. Tam všude bývá důležité, aby pohon dokázal pracovat rychle, rovnoměrně a bez zbytečných provozních kompromisů.

Tady už rozhoduje i rezerva výkonu

U výkonu 7,5 kW se od motoru očekává víc než jen spolehlivý rozběh. Důležitá je i schopnost nést pravidelné pracovní zatížení během celé směny a zachovat si přitom klidné chování. Model 1AL-132S2-2 pracuje s účiníkem 0,88 a efektivitou 87 %, což z něj dělá silný základ pro technologie, které potřebují rychloběžný pohon s dobrým provozním výsledkem. Jmenovitý proud dosahuje 13,56 A při 400 V a 8,20 A při 690 V, což je důležitý údaj při návrhu napájení i při správném nastavení elektrické části zařízení.

Velký význam mají i rozběhové parametry. Poměr rozběhového momentu 2,2, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7,5 vypovídají o motoru, který je připraven na pevný nástup do pracovního režimu. U zařízení, kde se pohání ventilátor, čerpadlo, dopravní systém nebo technologický uzel s pravidelným cyklem, se právě taková jistota při startu promítá do plynulejší práce celého provozu. Výsledkem není jen výkon na papíře, ale i větší provozní předvídatelnost.

Provoz, který se přizpůsobí reálnému rytmu technologie

1AL-132S2-2 je vhodný pro provozní režimy S1, S2, S3 a S4-S9. Díky tomu se hodí do nepřetržitých procesů i do zařízení, kde se motor pravidelně zapíná, přerušuje nebo pracuje v měnícím se zatížení. Provozní faktor 1,0 odpovídá jmenovitým pracovním podmínkám a typ zatížení parabolická nebo lineární křivka rozšiřuje jeho použitelnost v různých druzích průmyslových mechanismů.

Takové vlastnosti mají v praxi reálnou hodnotu. Dopravníkové tratě potřebují stabilní posuv, ventilace vyrovnaný běh, čerpací sestavy spolehlivý výkon a míchací technologie pravidelný pracovní rytmus. Motor této třídy musí zvládat víc než jednorázový start. Musí si udržet pracovní jistotu i v delším chodu, při změně zatížení a v provozu, kde tempo určuje samotný výrobní proces. Přesně tam se ukazuje výhoda konstrukčně pevného a provozně vyrovnaného pohonu.

Odolnost bez zbytečných slabých míst

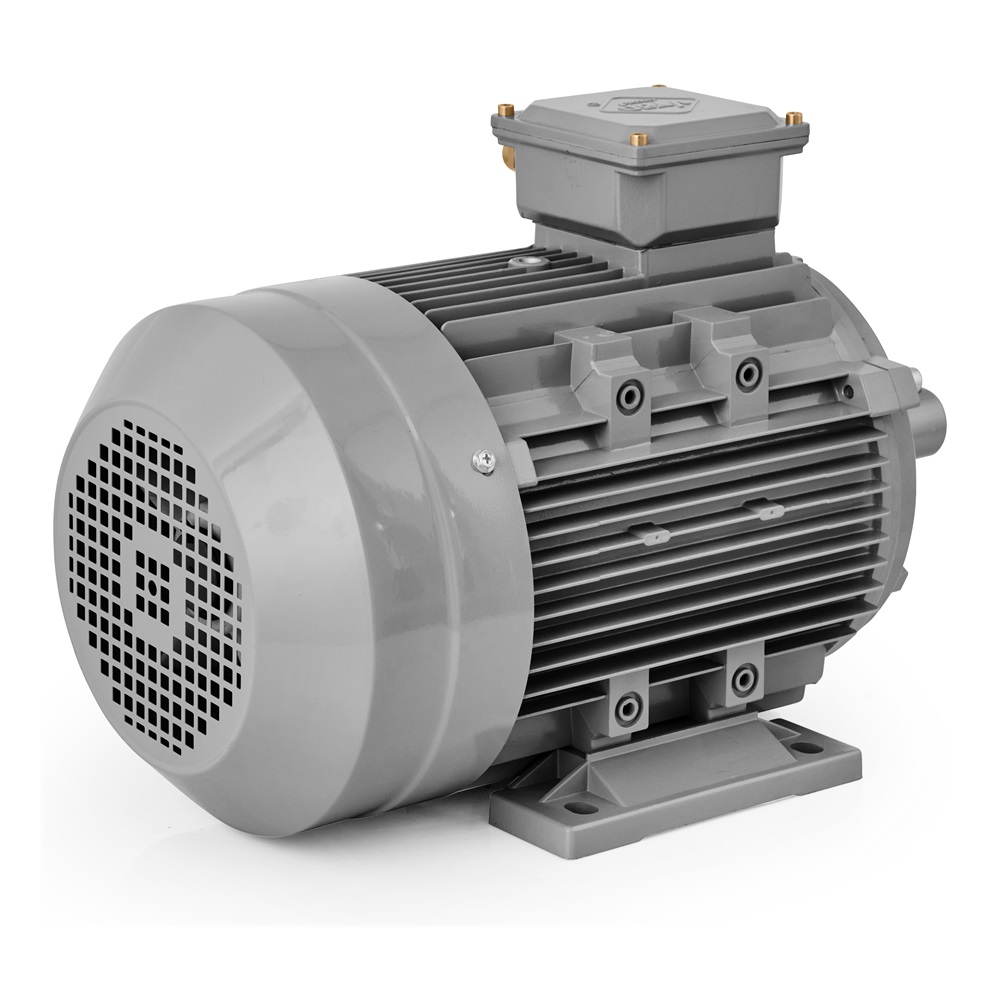

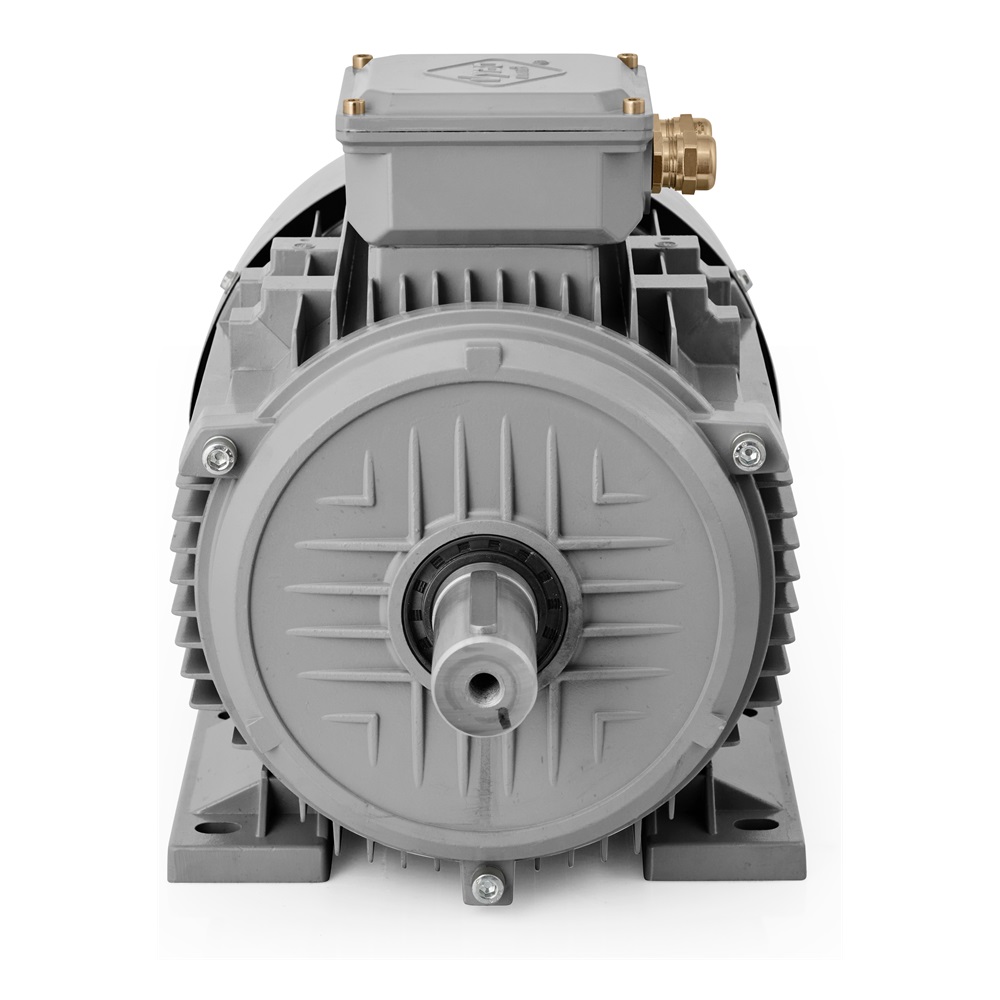

Motor je proveden v hliníkovém rámu a pracuje s krytím IP55, které poskytuje ochranu před prachem a stříkající vodou. V běžných i náročnějších průmyslových podmínkách jde o důležitý základ spolehlivosti. Chlazení IC411 podporuje stabilní tepelný režim při vyšším pracovním zatížení. Izolační třída F a nárůst teploty B doplňují technický obraz motoru připraveného na pravidelné nasazení ve výrobě, strojírenství i technickém zázemí provozů.

Z pohledu mechaniky pracuje motor s vibracemi 2,8 mm/s v třídě A a hlučností 80 dB(A). Směr otáčení je možný v obou směrech, což usnadňuje návrh univerzálních i reverzačních řešení. Vyvážení je řešeno s polovičním perem. Na straně DE i NDE jsou použita ložiska 6308-2Z a mazání zajišťuje mazivo s lithiovým základem č. 2. Takové zpracování dává motoru spolehlivý mechanický základ pro dlouhodobé pracovní nasazení.

Montážní řešení, které nechává prostor pro návrh zařízení

U zařízení této výkonové třídy bývá důležité i to, jak snadno se motor začlení do technologie. Model 1AL-132S2-2 je vybaven kabelovými průchodkami 2-M32X1.5. Rozměry balení 500 × 290 × 340 mm a hmotnost balení 43 kg jsou důležité při logistice, manipulaci a plánování servisních zásahů. Setrvačnost rotoru 0,0499 kg/m2 zároveň doplňuje pohled na chování motoru při rozběhu a při změně pracovního stavu.

Řada 1AL OPTIMAL je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34, což rozšiřuje možnosti osazení do nových strojů i do modernizovaných technologií. Platforma 1AL OPTIMAL je známá vysokou kompatibilitou, ověřenou jakostí a výborným poměrem kvality a ceny. Praktickým přínosem jsou i kompatibilní patky, možnost výměny předního krytu, zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru, důkladně navržená kostra pro zvýšení účinnosti chlazení a zesílená ložiska. Motor je vhodný pro startování metodou DOL a podle požadavků provozu i pro řízení frekvenčním měničem nebo softstartérem.

Elektromotor 1AL-132S2-2 je řešení pro provozy, které nechtějí dělat kompromis mezi rychlostí, výkonem a spolehlivostí. V zařízeních, kde musí pohon každý den zvládat intenzivní pracovní tempo a zároveň si zachovat stabilní chod, přináší přesvědčivou kombinaci výkonové rezervy, odolné konstrukce a praktické připravenosti na reálné průmyslové nasazení.
