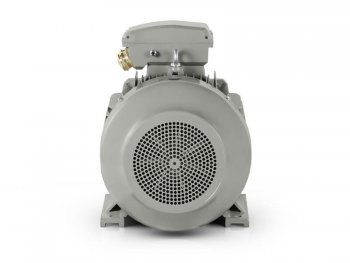

Elektromotor 30 kW, 2950 ot./min, 400/690 V, 1LC-200L1-2

Dlouhý popis produktu

Rovnoměrný mechanický projev při dlouhém zatížení a rychloběžném provozu

U míchacích sestav, dopravníků materiálu a technologických uzlů s delším pracovním cyklem rozhoduje o spolehlivosti pohonu také kvalita mechanického uložení. Elektromotor 1LC-200L1-2 je konstrukčně určen pro takové nasazení. Pracuje s výkonem 30 kW, dosahuje 2950 ot./min a v dvoupólovém provedení zajišťuje rychlý běh pro zařízení, kde je požadován plynulý přenos výkonu během celé směny. Uplatní se v homogenizačních nádržích, míchacích linkách, šnekových dopravnících, pásových přesunech materiálu i v navazujících procesních celcích.

Osová výška 200 mm určuje jeho místo v robustnějších pohonných sestavách. Z hlediska mechaniky je tento model připraven na aplikace, kde se přenáší vyšší zatížení do hřídele a kde je součástí pohonu větší rotační uzel. Tomu odpovídá i charakter série 1LC PRO, která využívá litinovou kostru, zesílené patky elektromotoru, vyztužené ložiskové štíty z litiny a pevnostní uchycení. Takové provedení se hodí do technologií s pravidelným cyklem, ale i do provozů, kde zařízení běží ve vícesměnném režimu.

Mechanické uložení a ložisková část pro rotační pracovní uzly

Na straně DE i NDE jsou osazena ložiska 6312-C3. Součástí ložiskové části je mazání na lithiovém základě v teplotní třídě č. 2, které odpovídá průmyslovému zatížení a tepelnému namáhání. U míchadel, dávkovacích jednotek, dopravníků s nepřerušovaným přesunem a u rotačních podavačů má taková skladba přímý význam pro přesnost uložení rotoru a pro rovnoměrné mechanické chování sestavy. Vyvážení s polovičním perem a třída vibrací A navazují na požadavek, aby pohon pracoval bez nadměrného mechanického rozkmitání.

Hodnota vibrací 2,8 mm/s spolu se setrvačností rotoru 0,124 kg/m2 odpovídá charakteru rychloběžného elektromotoru, který je zařazen do zařízení s pravidelným rozběhem i s delším zatížením. V materiálových trasách s granulátem, v míchacích procesech s kolísáním odporu média i ve strojních uzlech navazujících na sušicí nebo odsávací technologie tento soubor parametrů podporuje předvídatelné mechanické chování pohonu.

Rozběh, zatížení a pracovní režim v technologickém cyklu

Poměr rozběhového momentu 2, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7,5 určují, jak se elektromotor zařadí do provozu při startu a jak bude reagovat při změně zatížení. Tato konfigurace odpovídá zařízením s parabolickou nebo lineární křivkou zatížení. V technologické sestavě tak může pracovat u ventilátorových uzlů, oběhových systémů, transportních mechanismů i u procesních agregátů, kde se mění odpor podle fáze výroby.

Provozní režimy S1, S2, S3 a S4-S9 rozšiřují použití od souvislého pracovního běhu až po sekvenční zapínání. Takový rozsah je využitelný v linkách s trvalou výrobou, v dávkovacích systémech, v balicích uzlech i v podpůrných technologických částech, kde se výkon zapojuje podle režimu celého provozu. Směr otáčení na obě strany zjednodušuje integraci do rozdílných koncepcí strojů a pracovních sestav.

Elektrické provedení pro standardní průmyslové napájení

Elektromotor pracuje se jmenovitým napětím 400/690 V v zapojení Δ/Y při frekvenci 50 Hz. Jmenovitý proud dosahuje 52,6 A při 400 V a 30,5 A při 690 V, což umožňuje přesné začlenění do návrhu přívodu, jištění a řízení. Pro start je k dispozici DOL, přičemž podle typu zařízení je možné zařadit i frekvenční měnič nebo softstartér. Elektrické připojení podporují dva vstupy M50x1,5, které vyhovují většímu průřezu přívodů v této výkonové třídě.

Z hlediska energetického chování dosahuje model účinnosti 91,4 % a účiníku 0,9. Tyto hodnoty korespondují s nasazením v provozech, kde motor pracuje ve vyšším denním vytížení a kde se sleduje hospodárnost elektrického pohonu bez výkyvů v pracovním režimu.

Provozní prostředí, chlazení a dlouhodobá spolehlivost

Krytí IP55, způsob chlazení IC411, izolační třída F a nárůst teploty B odpovídají průmyslovému prostředí s prachem, teplem a nepřetržitým zatížením. Elektromotor je určen pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Ocelový kryt ventilátoru, zesílený kryt svorkovnice a strojní navíjení s vysokou čistotou mědi doplňují konstrukci orientovanou na delší provozní horizont.

Rozměry balení 870 × 500 × 670 mm a hmotnost balení 218 kg určují požadavky na manipulaci, transport a přípravu před montáží. Elektromotor 1LC-200L1-2 je určen pro pohonné uzly, kde se požaduje spolehlivá mechanika, čitelné elektrické provedení a konstrukce přizpůsobená dlouhodobému průmyslovému zatížení. Ložisková soustava 6312-C3, litinové provedení série 1LC PRO a parametry rychloběžného dvoupólového motoru vytvářejí řešení pro procesy, v nichž má pohon držet výkon i mechanickou přesnost během celého pracovního cyklu.
