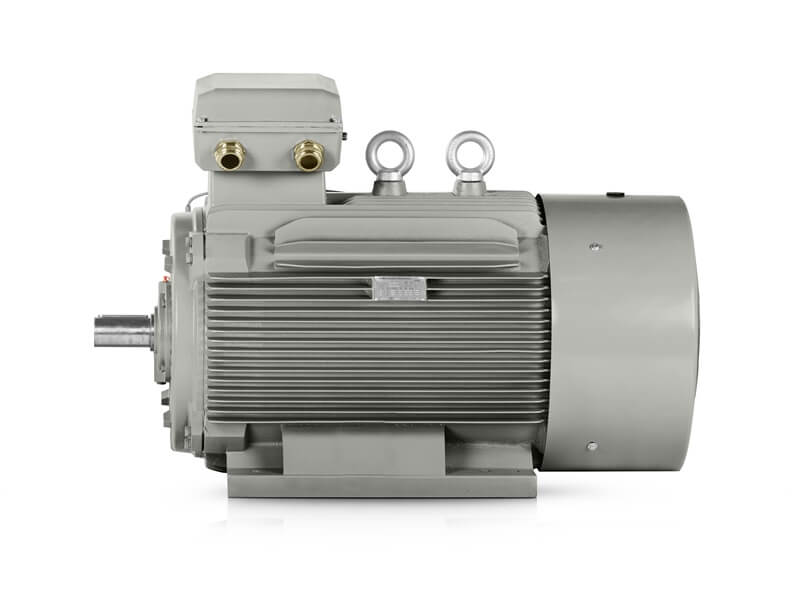

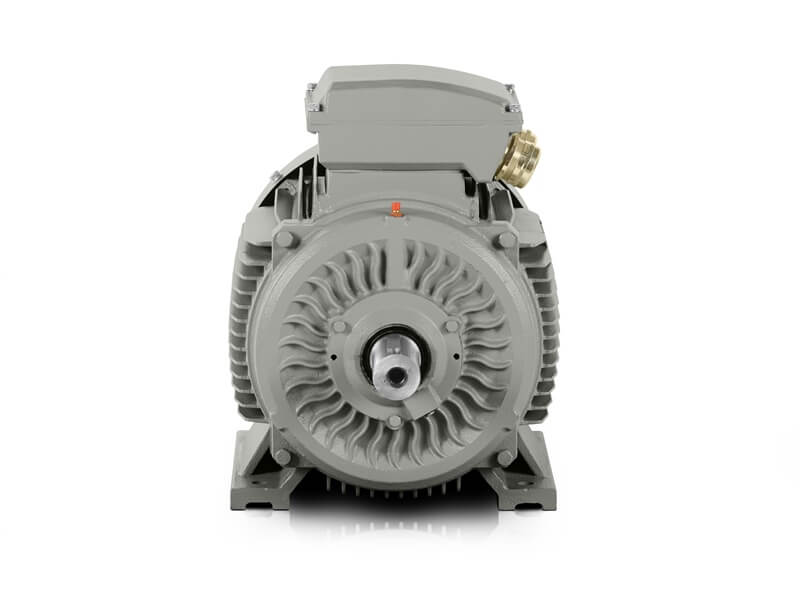

Elektromotor 55 kW, 735 ot./min, 400/690 V, 1LC-315S-8

Dlouhý popis produktu

Vstup do rámu 315 mm pro 55 kW a 8pólový chod

Elektromotor 1LC-315S-8 je třífázový 8pólový elektromotor s výkonem 55 kW, který vstupuje do velké konstrukční velikosti 315 mm v rámci série 1LC PRO. Jmenovité otáčky 735 ot./min při frekvenci 50 Hz odpovídají nízkootáčkovému pracovnímu režimu, při kterém se sleduje klidnější chod, pravidelný záběr a stabilní přenos výkonu. Toto provedení je vhodné pro větší technologické sestavy, kde má motor pracovat dlouhodobě a s pevným montážním základem. V praxi jde o řešení pro rozsáhlejší procesní uzly, ve kterých je důležitý souvislý výkonový tok a provozní vyrovnanost při vyšším zatížení.

Výkonový práh 55 kW a proudové hodnoty

Při napájení 400/690 V se zapojením Δ/Y dosahuje motor jmenovitého proudu 106 A při 400 V a 61 A při 690 V. Tyto hodnoty odpovídají výkonové úrovni 55 kW a ukazují rozsah elektrického zatížení, se kterým je model 1LC-315S-8 určený pro pravidelný provoz v třífázových sítích. Jmenovité otáčky 735 ot./min potvrzují 8pólový charakter motoru a jeho zaměření na pohony, kde je důležitý klidnější pracovní rytmus, nikoli vysoká rychlost. Taková konfigurace je vhodná pro velké nízkootáčkové pohonné jednotky, které potřebují stabilní výkon při souvislém zatížení.

• Výkon motoru: 55 kW
• Jmenovité napětí: 400/690 V
• Zapojení: Δ/Y
• Jmenovitý proud: 106 A při 400 V / 61 A při 690 V
• Jmenovité otáčky: 735 ot./min
• Frekvence: 50 Hz

Rám 315 mm a mechanická platforma

Rám 315 mm určuje mechanický základ tohoto elektromotoru a zároveň jeho zařazení do velkých průmyslových sestav. V této konstrukční velikosti již motor tvoří výrazný nosný prvek pohonného uzlu, proto je důležitá stabilita uložení i pevnost celé platformy. Pro montážní design jsou dostupná provedení IM B3, IM B5 a IM B35, takže motor lze osadit jako provedení s patkami, s přírubou nebo v kombinaci patek a příruby podle řešení zařízení. Směr otáčení na obě strany zároveň rozšiřuje možnosti mechanického začlenění. U tohoto modelu má provozní význam také sériové uchycení pevnostními šrouby, které podporuje stabilní uložení ve velkém rámu 315 mm.

Setrvačnost a rozběhové chování

Setrvačnost rotoru 4,79 kg*m² odpovídá výkonu 55 kW i celkovému fyzickému rozsahu motoru. Poměr rozběhového momentu 1,8, poměr zvratného momentu 2 a poměr rozběhového proudu 6,6 vytvářejí provozní profil vhodný pro spolehlivý náběh a následné držení pracovního režimu při vyšším zatížení. V technické praxi to znamená 8pólový elektromotor připravený pro velké nízkootáčkové sestavy, kde má být rozběh jistý a následný provoz stabilní. Tyto parametry přirozeně navazují na rám 315 mm i na výkonový práh 55 kW.

Logistika a fyzický rozsah motoru

Hmotnost balení 936 kg a rozměry balení 1350 × 750 × 1040 mm ukazují, že jde o motor určený pro velké technologické celky s pevně řešeným osazením. Tento fyzický rozsah odpovídá výkonu 55 kW i mechanické platformě rámu 315 mm. U větších nízkootáčkových pohonů má význam právě to, že motor disponuje robustním prostorovým profilem a montážní základnou přiměřenou dlouhodobějšímu zatížení. Takové provedení je vhodné pro provozy, kde pohon pracuje jako stabilní součást většího procesního zařízení.

Provozní podmínky, účinnost a hlučnost

Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, takže pokrývá trvalý i přerušovaný pracovní cyklus. Účinnost 92,8 % a účiník 0,81 podporují vyrovnané elektrické chování při delším pracovním nasazení. Hlučnost 82 dB(A) odpovídá výkonové úrovni 55 kW i velikosti rámu 315 mm. Krytí IP55 chrání vnitřní části před prachem a stříkající vodou, chlazení IC411 podporuje odvod tepla během provozu a izolační třída F spolu s nárůstem teploty B vytvářejí vhodný tepelný základ pro delší zatížení. Provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m a vibrace 2,8 mm/s ve třídě A doplňují technické podmínky pro stabilní provoz ve větších průmyslových sestavách.

Provedení série 1LC PRO

U modelu 1LC-315S-8 série 1LC PRO využívá zesílená ložiska, ocelový kryt ventilátoru a litinovou kostru. Tyto prvky podporují mechanickou pevnost, odolnost vnějších částí a stabilní chod při vyšším provozním zatížení. Elektromotor je zároveň vhodný pro řízení frekvenčním měničem i pro spouštění softstartérem, vždy jako kompatibilita motoru se zvoleným způsobem řízení nebo startu. Elektromotor 1LC-315S-8 tak představuje jasný vstup do velké 315mm větve 8pólových modelů 1LC PRO. Přináší robustní výkonový základ. A vytváří platformu připravenou pro dlouhodobý provoz ve velkých nízkootáčkových sestavách.
