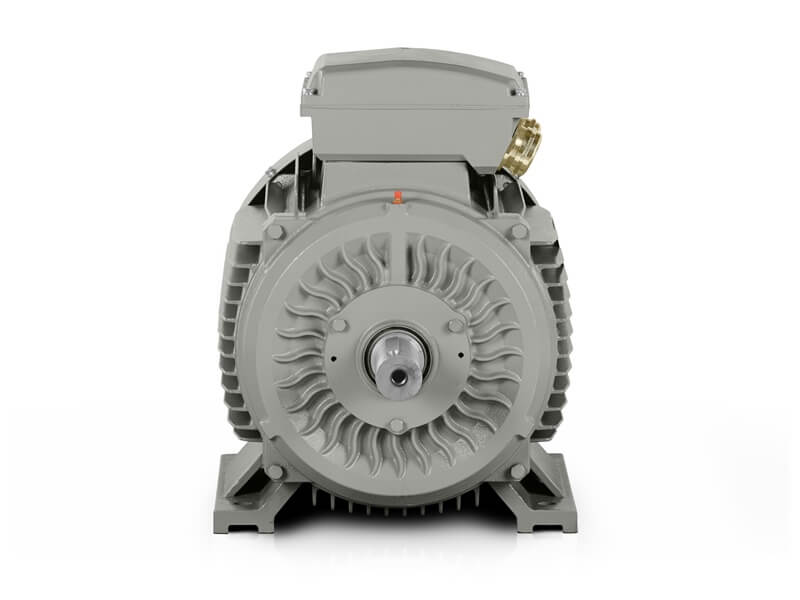

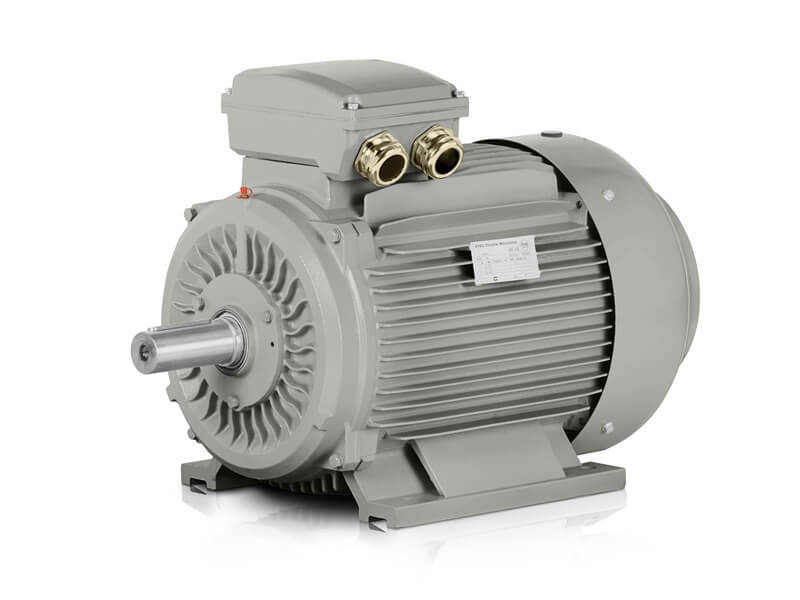

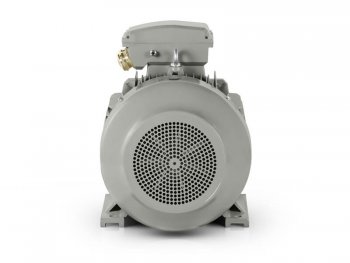

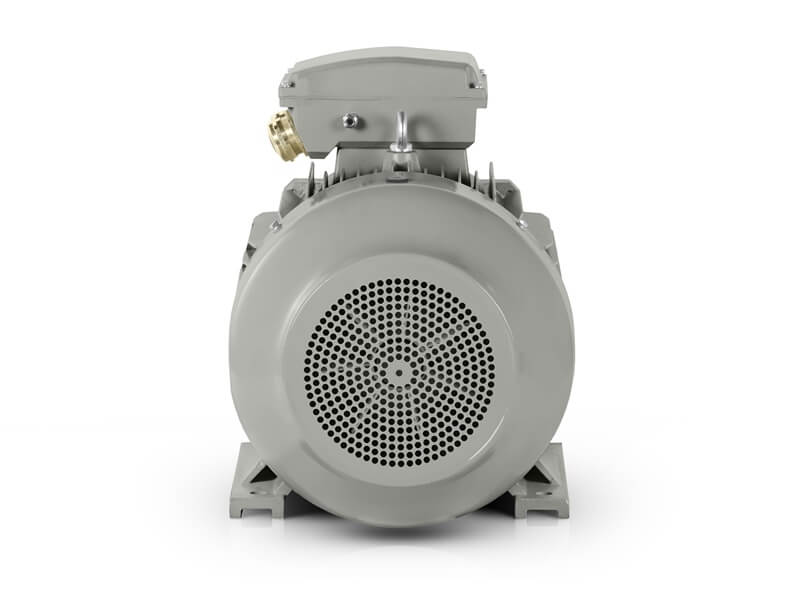

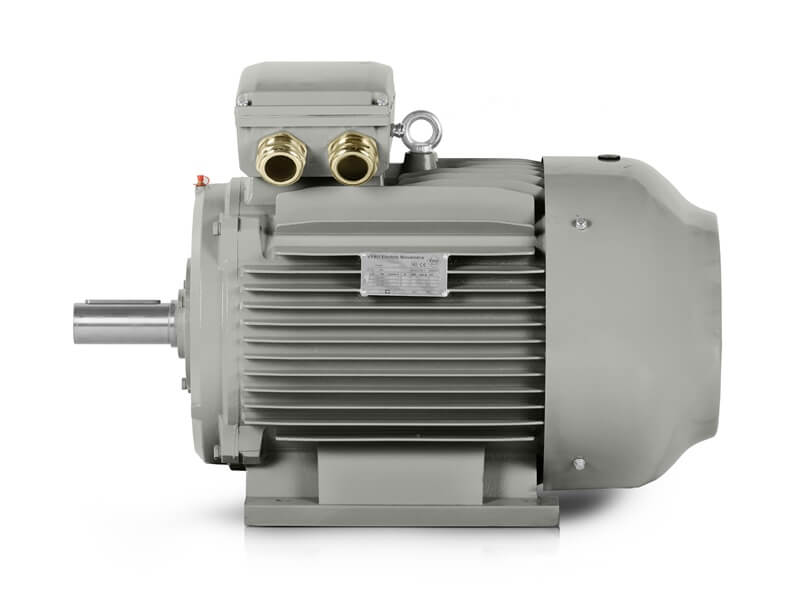

Typ elektromotoru: 1LC-160M2-8 5,5KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 1LC-160M2-8 |
| Rám (mm) | 160 |
| Elektrická data | |
| Výkon (kW) | 5,5 |
| Jmenovitý proud 400 V (A) | 12,9 |
| Jmenovitý proud 690 V (A) | 7,48 |
| Rychlost (rpm) | 720 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,9 |
| Poměr rozběhového proudu (LRA/RLA) | 6 |
| Výkonnost | |
| Efektivita (%) | 83 |
| Účinník | 0,74 |
| Příslušenství | |
| – | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | +65°C |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 107 |
| Rozměry balení (mm) | 700*420*550 |
| Hlučnost (dB) | 68 |
| Setrvačnost rotoru (kg/m2) | 0,0931 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M40X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Výkon 5,5 kW v kompaktním rámu 160 mm
Elektromotor 1LC-160M2-8 je třífázový 8pólový elektromotor s výkonem 5,5 kW, určený pro provozy, kde je důležitý klidný nízkootáčkový chod a zároveň kompaktní montážní formát. Jmenovité otáčky 720 ot./min při frekvenci 50 Hz odpovídají 8pólovému provedení a podporují plynulý přenos výkonu bez potřeby vysokých otáček. Rám 160 mm udržuje motor v rozměru, který je vhodný tam, kde se sleduje rovnováha mezi výkonem, zástavbovým prostorem a průmyslovým provedením. V rámci série 1LC PRO tak jde o model, který spojuje nízkootáčkový charakter s výkonem 5,5 kW v kompaktním těle.
Napájení a výkonové údaje
Motor pracuje při napětí 400/690 V se zapojením Δ/Y. Jmenovitý proud dosahuje 12,9 A při 400 V a 7,48 A při 690 V, takže výkon motoru je provázán s konkrétními elektrickými hodnotami vhodnými pro standardní třífázové sítě. Tato kombinace je důležitá všude tam, kde má pohon pracovat stabilně a s předvídatelným zatížením. Výkon 5,5 kW dává motoru dostatečný základ pro souvislý provoz, přičemž 8pólové provedení zachovává nižší jmenovité otáčky a klidnější pracovní projev.
- Výkon motoru: 5,5 kW
- Jmenovité napětí: 400/690 V
- Zapojení: Δ/Y
- Jmenovitý proud: 12,9 A při 400 V / 7,48 A při 690 V
- Jmenovité otáčky: 720 ot./min
- Frekvence: 50 Hz
Účinnost 83 % a účiník 0,74 doplňují provozní parametry motoru při běžném i delším nasazení. Hlučnost 68 dB(A) zároveň udržuje chod v klidném pásmu, což podporuje použití v zařízeních, kde se sleduje rovnoměrný běh a souvislý provoz bez zbytečně dynamického charakteru.
Rozběh a chování při zatížení

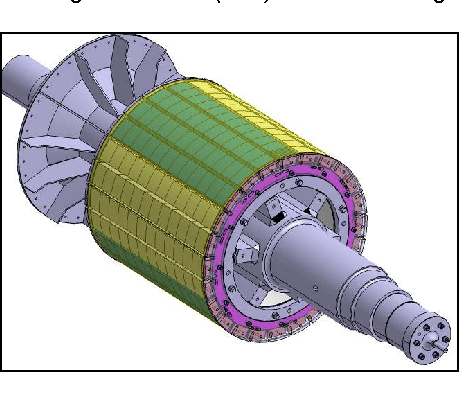

Poměr rozběhového momentu 1,9, poměr zvratného momentu 2 a poměr rozběhového proudu 6 vytvářejí vyvážený základ pro start i následné udržení pracovního režimu. Motor tak nabízí rozběhové vlastnosti, které odpovídají jeho výkonu, rámu 160 mm i 8pólovému provedení. Setrvačnost rotoru 0,0931 kg*m² zapadá do kompaktního mechanického rozsahu tohoto modelu a podporuje plynulou odezvu při rozběhu i během stabilizovaného chodu. V provozu to znamená motor, který pracuje s klidnějším tempem a s vyváženým poměrem mezi rozběhovým chováním a ustáleným chodem.
Kompaktní montážní formát a fyzický profil
Konstrukční velikost 160 mm pomáhá zachovat kompaktní fyzický profil motoru i při výkonu 5,5 kW. Rozměry balení 700 × 420 × 550 mm a hmotnost balení 107 kg potvrzují, že model zůstává v prostoru, který je příznivý pro technická řešení s důrazem na rozumnou zástavbu. Tento parametr má význam zejména tam, kde je potřeba spojit výkonovou úroveň 5,5 kW s montážně střídmým řešením. Pro montážní design jsou dostupná provedení IM B3, IM B5 a IM B35, tedy provedení s patkami, s přírubou i kombinované provedení s patkami a přírubou. Směr otáčení na obě strany zároveň rozšiřuje možnosti osazení v zařízeních s rozdílným uspořádáním pohonu.
Provozní podmínky a konstrukce série 1LC PRO
Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, takže pokrývá trvalý i přerušovaný pracovní cyklus. Krytí IP55 chrání vnitřní části před prachem a stříkající vodou, chlazení IC411 podporuje odvod tepla během provozu a izolační třída F s nárůstem teploty B vytvářejí vhodný tepelný základ pro dlouhodobější zatížení. Provozní faktor 1,0, okolní teplota do +65 °C, nadmořská výška do 1000 m a vibrace 2,8 mm/s ve třídě A doplňují parametry, které podporují stabilní chod ve standardních i průmyslových sestavách.

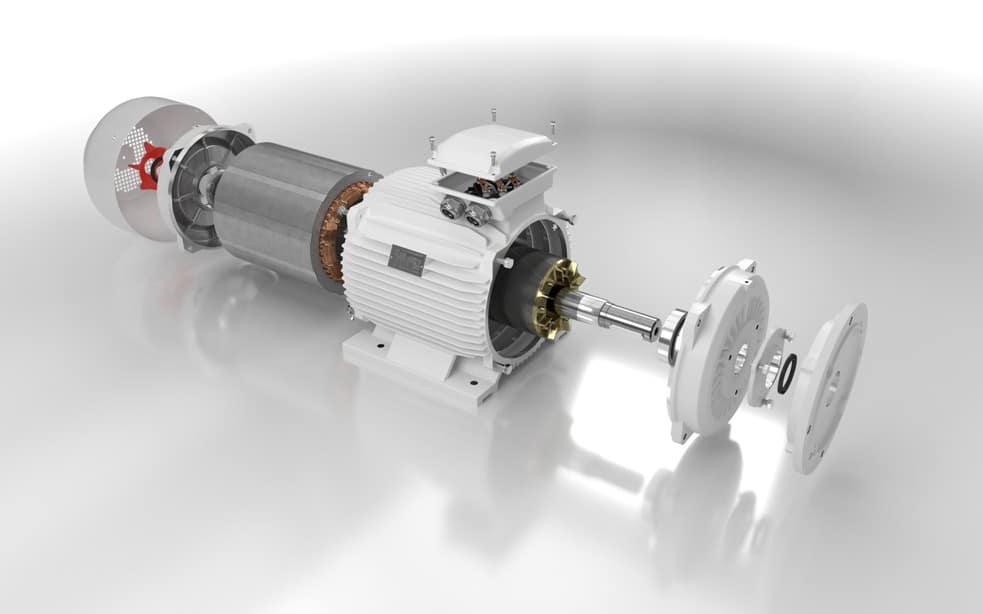

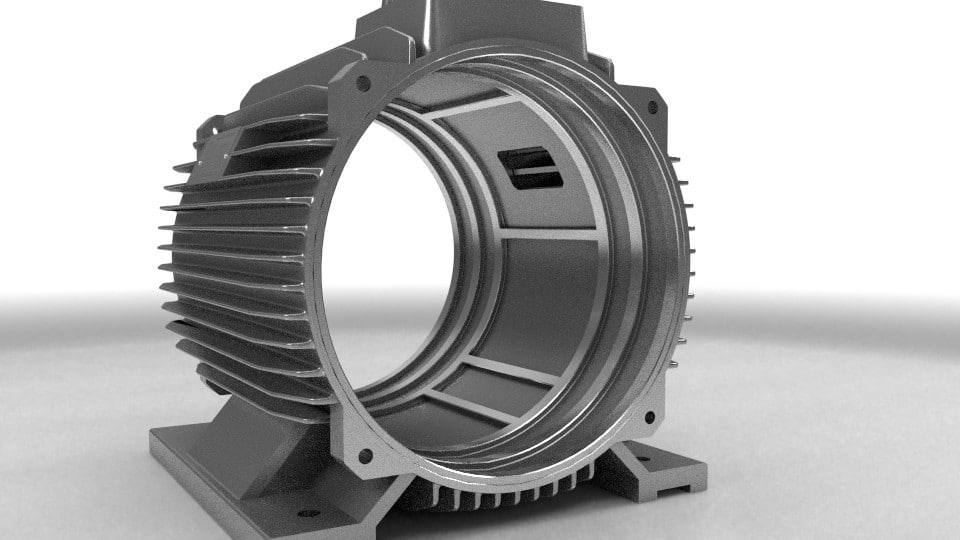

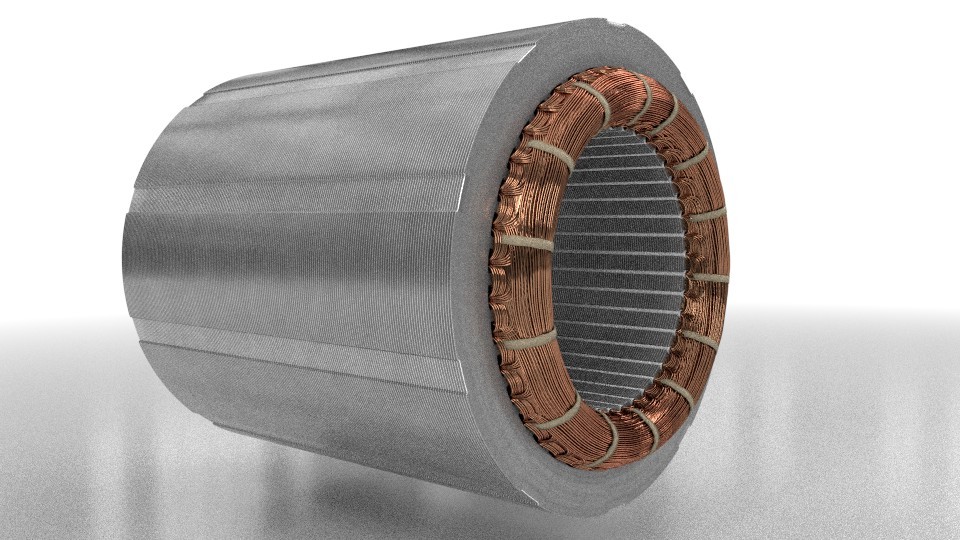

V rámci série 1LC PRO využívá tento model zesílená ložiska a zesílený kryt svorkovnice. Tyto prvky podporují mechanickou i elektrickou odolnost při delším pracovním nasazení. Elektromotor je vhodný pro řízení frekvenčním měničem i pro spouštění softstartérem, vždy jako kompatibilita motoru se zvoleným způsobem řízení nebo startu. Litinová kostra zároveň přispívá k pevnosti celého tělesa a podporuje spolehlivý provoz v běžném i průmyslovém prostředí.
Elektromotor 1LC-160M2-8 spojuje výkon 5,5 kW, napájení 400/690 V a jmenovité otáčky 720 ot./min v kompaktním rámu 160 mm. Jako 8pólový asynchronní elektromotor je vhodný tam, kde je důležitý nízkootáčkový chod, stabilní zatížení a průmyslové provedení série 1LC PRO. Výsledkem je pohon s kompaktními rozměry, spolehlivým provozním základem a parametry, které dávají smysl pro dlouhodobé nasazení.
