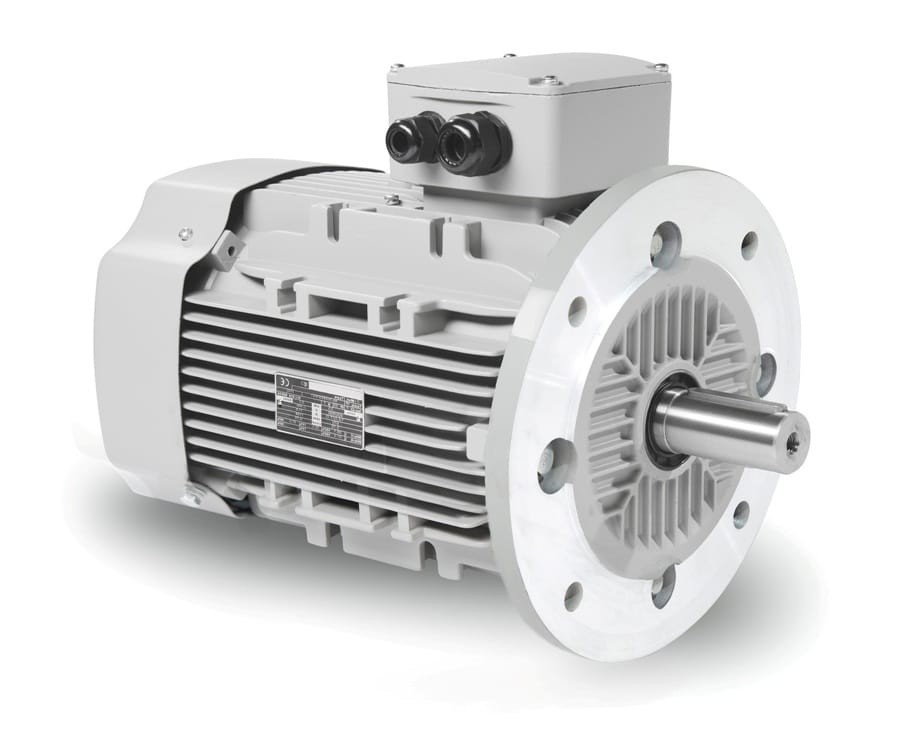

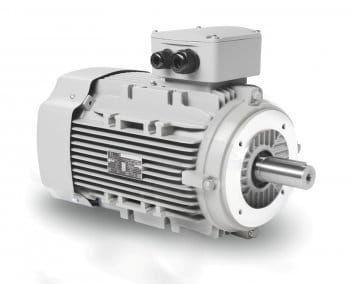

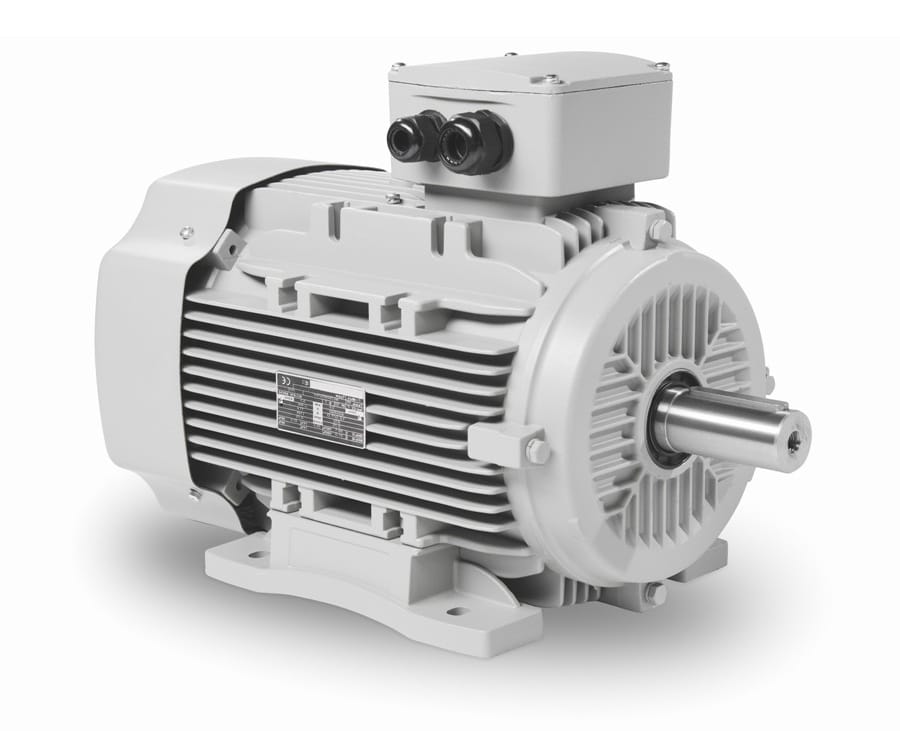

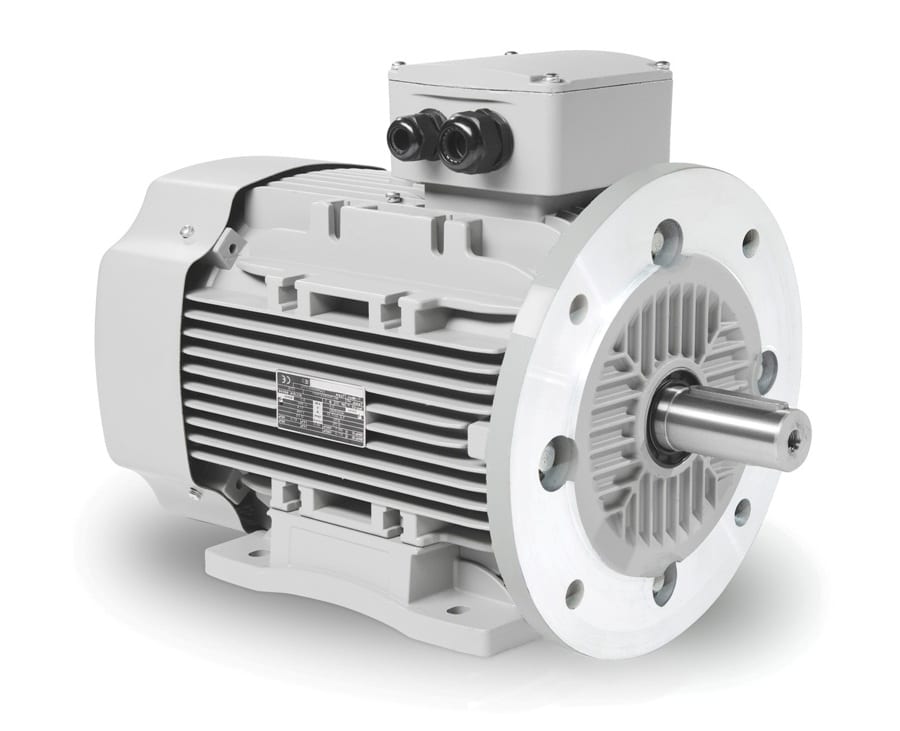

Elektromotor 5,5 kW, 720 ot./min, 400 V, 1AL-160M2-8

Dlouhý popis produktu

Elektrický pohon pro technologie, které potřebují ustálený výkon a klidný pracovní chod

Elektromotor 1AL-160M2-8 je 8-pólový třífázový asynchronní motor s výkonem 5,5 kW, jmenovitými otáčkami 720 ot./min a napájením 400/690 V při 50 Hz. Tento model je určen pro provozy, kde je důležité, aby se výkon přenášel rovnoměrně, bez prudkých změn a s dobrou jistotou během dlouhých pracovních intervalů. Takový pracovní profil je vhodný pro míchací zařízení, šnekové dopravníky, pásové dopravní větve, oběhová čerpadla, ventilátorové bloky, odsávací sestavy, sušicí jednotky, plnicí linky, pomaloběžné otočné stoly i technologické uzly pro zpracování materiálu. V těchto úlohách je rozhodující, aby motor držel tempo procesu, ne aby pracoval ve vysoké rychlosti.

Elektrické provedení se zapojením Δ/Y dává jasný základ pro začlenění do průmyslové sítě. Jmenovitý proud 12,9 A při 400 V a 7,48 A při 690 V pomáhá při návrhu jištění, volbě spínacích prvků i při přípravě rozvaděče. To má praktický význam tehdy, když se pohon zařazuje do nového stroje nebo při modernizaci stávající technologie a je třeba mít elektrickou část pod kontrolou už od začátku. V sérii 1AL OPTIMAL jde o profesionální řešení VYBO Electric v hliníkovém rámu, připravené pro široké průmyslové nasazení.

Rozběh, zatížení a pracovní cyklus

U tohoto modelu je důležité, jak se chová při startu a jak drží výkon během provozu. Poměr rozběhového momentu 2,0 vůči jmenovitému momentu znamená spolehlivý základ pro náběh. Stejně tak 2,0 u zvratného momentu pomáhá motoru udržet chod i při běžných změnách odporu v procesu. Poměr rozběhového proudu 6,5 je podstatný při návrhu ochrany a při správném výběru způsobu spuštění. V praxi to znamená, že motor lze zařadit do zařízení, která se rozbíhají opakovaně během směny, ale i do technologií s dlouhým nepřetržitým chodem, kde se očekává stabilní chování bez zbytečných výkyvů.

Model je vhodný pro DOL, pro řízení frekvenčním měničem i pro použití se softstartérem. To dává volnost při návrhu samotného stroje. U jednoduššího zařízení může být praktické přímé spuštění. U robustnější mechaniky nebo u technologie citlivé na rozběhový ráz je výhodou jemnější náběh nebo možnost upravit pracovní tempo. Takové řešení je užitečné u čerpacích okruhů, u ventilátorů s pravidelným zatížením, u míchadel, kde se odpor média mění podle fáze procesu, i u dopravních tras, kde je třeba držet plynulý pohyb materiálu.

Motor je určen pro parabolickou nebo lineární křivku zatížení, proto se dobře hodí do provozů, kde odpor roste plynule nebo se během práce drží v předvídatelném rozsahu. Výkon 5,5 kW ve spojení s 8-pólovým provedením dává tomuto modelu provozní význam zejména tam, kde je potřeba vytrvalost, pravidelnost a klidný přenos síly.

Ochrana při každodenním nasazení

Průmyslový pohon musí zvládat prostředí, ve kterém se běžně objevuje prach, vlhkost a provozní nečistoty. Krytí IP55 pomáhá chránit důležité části motoru v takových podmínkách a chlazení IC411 podporuje spolehlivý odvod tepla při standardním zatížení. Izolační třída F spolu s nárůstem teploty B vytváří vhodný tepelný základ pro pravidelný chod po celou směnu. Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení a režimy S1, S2, S3 a S4-S9 umožňují zařadit motor do trvalého provozu i do cyklických procesů.

Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 68 dB(A) odpovídá výkonové třídě a při správném osazení podporuje kultivovaný provozní projev v hale i v technologickém celku. V praxi to znamená, že motor je připraven na dlouhodobou službu při míchání, čerpání, ventilaci, dávkování i při transportu materiálu tam, kde se pracovní podmínky mění podle rytmu výroby, ne podle ideálního laboratorního prostředí.

Mechanika, uložení a montážní detaily

Konstrukční velikost 160 mm nabízí pevný základ pro stroje a zařízení, které už vyžadují robustnější mechanické řešení. Ložiska 6309-2RZC3 na straně DE i NDE podporují stabilní uložení rotoru a pomáhají udržet jistotu při dlouhodobém nasazení. Vibrace 2,8 mm/s v třídě A přispívají k vyrovnanému chodu po spojení se spojkou, řemenicí nebo dalším přenosovým prvkem. Vyvážení s polovičním perem odpovídá běžné průmyslové montáži a směr otáčení je možný na obě strany, což usnadňuje začlenění do různých mechanických sestav.

Setrvačnost rotoru 0,0931 kg/m² podporuje klidnější reakci při rozběhu i při změně pracovního stavu. Součástí provedení jsou kabelové průchodky 2-M40X1.5. Hmotnost balení 82,5 kg odpovídá výkonové kategorii a je důležitým údajem při manipulaci, přepravě i při přípravě montáže. Ložiskové uložení využívá mazivo na lithiovém základě č. 2. Elektromotor 1AL-160M2-8 tak představuje spolehlivý pohon pro technologie, v nichž má mít výkon řád, rozběh jistotu a provoz klidný, dlouhodobě udržitelný charakter.
