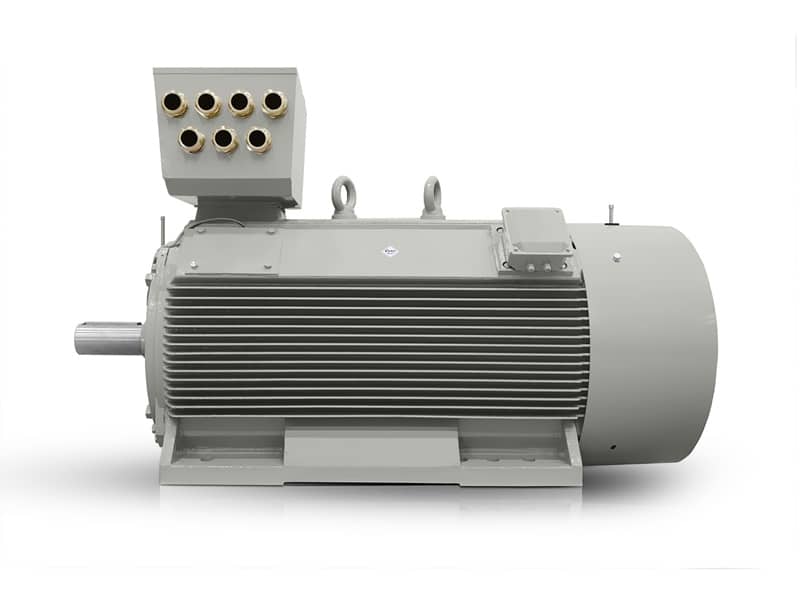

Typ elektromotoru: H17RL-315X1-8 160KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 315X1-8 |
| Rám (mm) | 315 |
| Elektrická dáta | |
| Výkon (kW) | 160 |
| Jmenovitý proud 400 V (A) | 314 |
| Jmenovitý proud 690 V (A) | 182 |
| Rychlost (rpm) | 740 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 2065 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 130 |
| Ist/In (%) | 650 |
| Externí rozběhová setrvačnosť (kg*m2) | 211 |
| Moment setrvačnosti GD2 (kg*m2) | 21,2 |
| Výkonnost | |
| Efektivita (%) | 94,7 |
| Účiník (100%) | 0,78 |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | B |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 1740 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | masivní hliníková klec |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319C3/6319C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
H17RL 315X1-8 pracuje s výkonem 160 kW a otáčkami 740 ot./min, což v praxi znamená vysokou hustotu výkonu pro pohony, kde je prostor i čas rozběhu součástí návrhu. Tento elektromotor 750 ot./min je určen pro provozy, které potřebují spolehlivý chod při zatížení a zároveň nechtějí zbytečně předimenzovat strojní celky.
V nabídce VYBO Electric jde o třífázový elektromotor, který přirozeně zapadá do sestav s měničem, převodovkou nebo přímým pohonem. Jako asynchronní elektromotor s klecovým rotorem zvládá stabilní provoz v těžších výrobních podmínkách a jeho koncepce podporuje dlouhodobé nasazení v továrnách, kde se sleduje nejen výkon, ale i servisní zásah a dostupnost náhradních dílů.
Kompaktní výkon pro výrobní linky a těžké agregáty
Střední podniky i velké závody ocení, že motor s výškou osy 315 mm dokáže dodat výkon, který by při jiném řešení často vyžadoval větší rám. Kompaktní výkon pomáhá při modernizacích, kde rozhoduje každý milimetr v strojovně, ale i při nových sestavách, které mají zůstat přehledné a servisovatelné.
Při jmenovitém proudu 314 A při △ 400V a 182 A při Y 690V lze motor zařadit do projektů s jasně navrženým napájením a startovacími podmínkami. Točivý moment 2065 Nm podporuje rozběh i v aplikacích s vyšším odporem zátěže, takže konstruktér má při návrhu pohonu více jistoty při volbě převodu nebo pracovního režimu.
Elektromotor 750 ot./min pro stabilní chod a menší nároky na provoz
Otáčky 740 ot./min jsou vhodné tam, kde se vyžaduje plynulý záběr a menší dynamické rázy do technologie. Poměr rozběhového momentu 130 % a zvratového momentu 200 % dávají dobrý základ pro aplikace s proměnlivým zatížením, zatímco poměr rozběhového proudu 650 % je třeba zohlednit při návrhu spínání a jištění.
Efektivita 94,7 % a účiník 0,78 jsou hodnoty, které se při správném zatížení promítnou do rozumného provozního poměru mezi odběrem a využitím výkonu. Izolační třída F spolu s nárůstem teploty B podporuje nasazení v režimu, kde motor dlouhodobě pracuje v průmyslovém tempu a je vystaven opakovaným startům.
Robustní litinová konstrukce pro dlouhou životnost v těžké výrobě
Litinové tělo motoru přináší vysokou mechanickou odolnost, stabilitu a dlouhou životnost i v provozech s vibracemi, prachem nebo častými změnami režimu. Hmotnost 1740 kg zároveň pomáhá tlumit nežádoucí kmity v sestavě, což je důležité u velkých výrobních celků a technologických linek.
V praxi oceníte i ložiskové uložení 6319C3 na straně DE i NDE, které spolu s masivní hliníkovou klecí rotoru podporuje rovnoměrný chod a vhodné chování při dlouhodobém zatížení. Pokročilé mazání a údržba jsou řešeny tak, aby domazávání ložisek během provozu nebylo komplikací pro údržbáře ani pro technologický harmonogram.
Na co se H17RL Compact PRO uplatní v praxi
V technologii středních podniků i ve velkých továrnách se tento model hodí zejména do těchto aplikací:
- Hlavní pohon pásového dopravníku v třídírně sypkých materiálů.
- Rotační pohon míchacího zařízení v chemické výrobě.
- Pohon drtiče v lince na zpracování kameniva.
- Hlavní motor extrudéru při zpracování plastových směsí.
- Pohon čerpací stanice pro průmyslovou cirkulaci vody.
- Hnací agregát kompresorové technologie ve výrobním areálu.
- Pohon ventilátoru s vysokou setrvačností v odsávacím systému.
- Motor pro válcovací nebo navíjecí technologii v kovoobrábění.
VYBO Electric vychází z let zkušeností v návrhu motorů pro průmyslové nasazení, což je viditelné v detailech, které usnadňují návrh i servis. Externí rozběhová setrvačnost 211,000 kg·m² a moment setrvačnosti GD² 21,200 kg·m² jsou důležité údaje při dimenzování pohonného řetězce, zejména pokud má zůstat provoz stabilní i při opakovaných změnách zatížení.
Pro konstruktéry a údržbu je důležité, že motor byl navržen s důrazem na dlouhodobý provoz, servisní dostupnost a předvídatelné chování v reálných podmínkách. H17RL 315X1-8 tak představuje řešení, které se dobře uplatní tam, kde se od motoru očekává výkon, technická disciplína a prostorová efektivita v jednom celku.
Kontaktujte nás pro cenovou nabídku a technické doporučení pro váš pohon.
