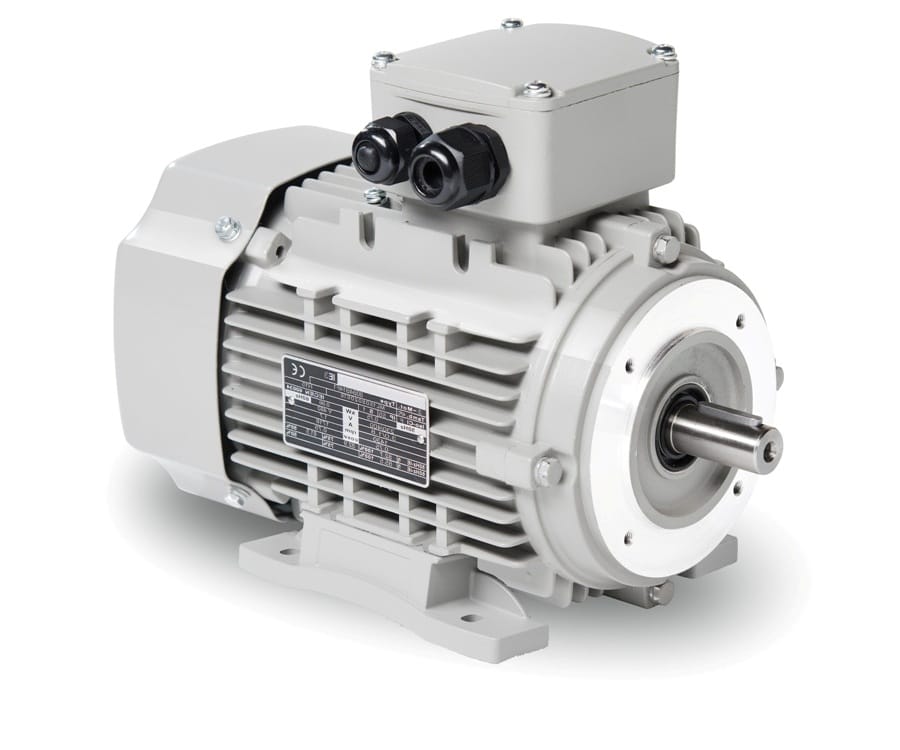

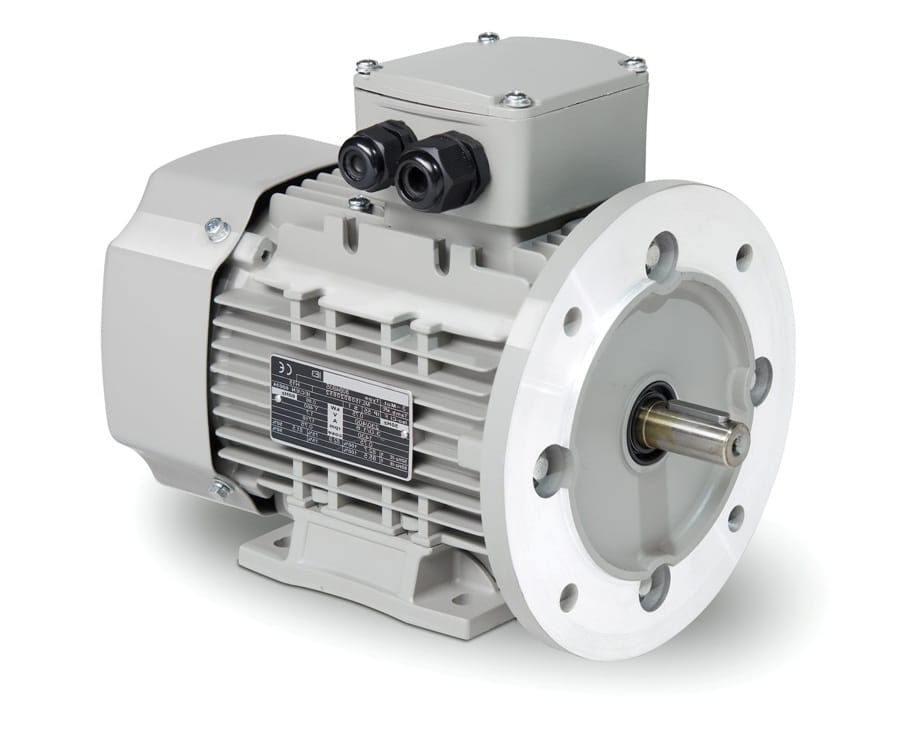

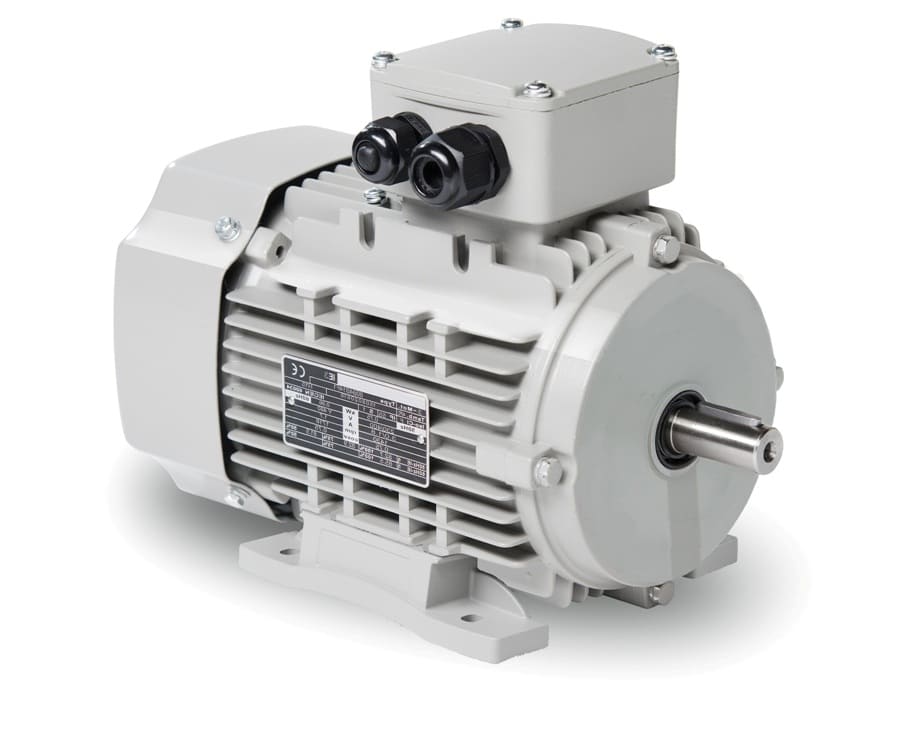

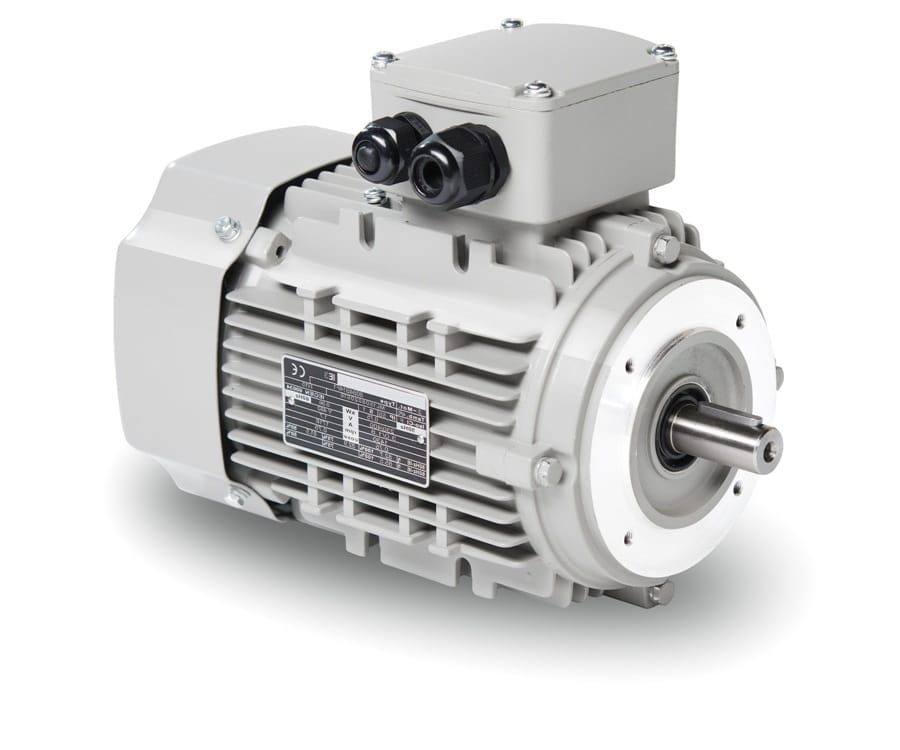

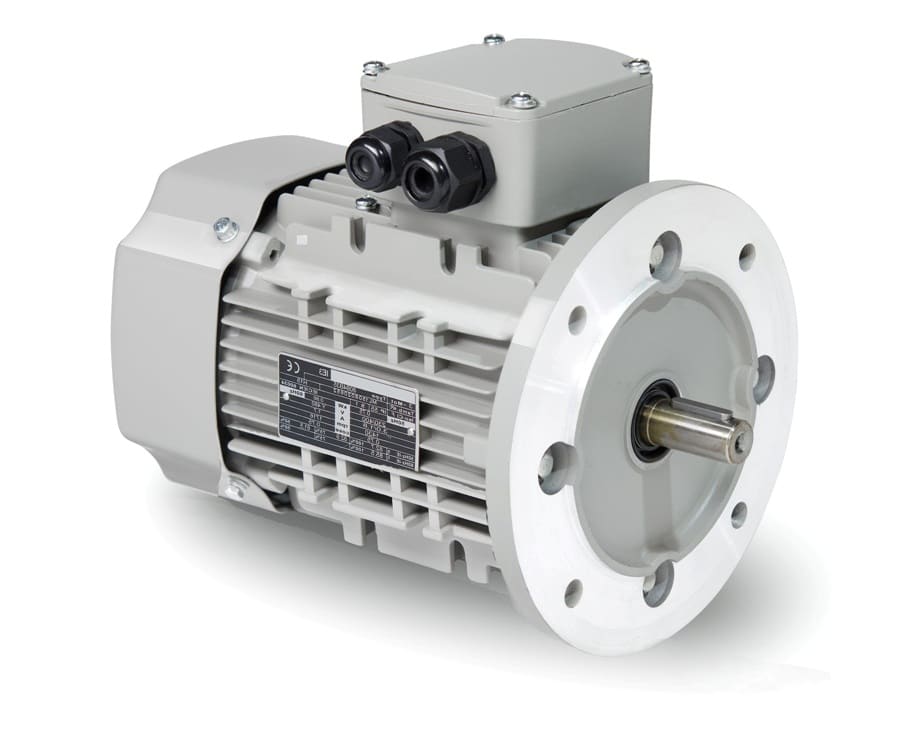

Elektromotor 0,18 kW, 645 ot./min, 400 V, 1AL-80M1-8

Dlouhý popis produktu

Elektromotor pro plynulý a kontrolovaný chod

Elektromotor 1AL-80M1-8 s výkonem 0,18 kW patří mezi 8-pólová řešení určená pro provozy, kde je důležitý klidný běh, nižší otáčky a předvídatelná reakce pohonu. Jmenovité otáčky 645 ot./min při frekvenci 50 Hz dávají tomuto modelu charakter pomaloběžného průmyslového motoru, který se hodí do zařízení s důrazem na rovnoměrný chod. Uplatnění nachází například v menších dopravnících, dávkovačích, třídicích stolech, posuvných modulech výrobních linek, balicích jednotkách, rotačních pracovních stolech, míchadlech s lehčím zatížením, ventilátorových sekcích, odsávacích modulech i při menších čerpacích sestavách. V takových aplikacích není rozhodující vysoká rychlost, ale pravidelnost pohybu a stabilita při delším provozu.

Napájení a zařazení do technologie

Motor je navržen pro 230/400 V při 50 Hz a využívá zapojení Δ/Y. Jmenovitý proud je 1,37 A při 230 V a 0,79 A při 400 V, což usnadňuje výběr jištění, spínacích prvků i návrh napájení v běžné průmyslové síti. V provozu je důležité, že tento model lze spouštět přímým rozběhem DOL, řídit frekvenčním měničem nebo zařadit se softstartérem. To dává větší volnost při návrhu stroje. U jednoduchého zařízení může motor pracovat v přímém zapojení, u citlivější mechaniky lze rozběh zjemnit a u technologií s potřebou nastavení pracovního tempa je možné využít měnič. Takové řešení je praktické při dávkování materiálu, plynulém posuvu výrobku, jemném pohonu otočného prvku i u zařízení, kde se motor často zapíná a vypíná.

Rozběh, moment a chování při zatížení

Poměr rozběhového momentu 1,9 a poměr zvratného momentu 1,8 vůči jmenovitému momentu znamenají, že motor má jistotu při náběhu i při běžných změnách zatížení. Poměr rozběhového proudu 3,3 pomáhá odhadnout elektrické chování při startu a správně nastavit ochranné prvky v technologii. Tento model je určen pro parabolickou nebo lineární křivku zatížení, proto se přirozeně hodí pro pohon ventilátorů, oběhových čerpadel, menších dopravních úseků, navíjecích mechanismů, podávacích stolů nebo lehčích míchacích sestav. V provozu to znamená, že motor pracuje tam, kde je třeba udržet pohyb bez prudkých rázů, s dostatečnou rezervou pro rozběh a s dobrým základem pro delší pracovní cyklus. Výkon 0,18 kW má v takovém nasazení jasný význam. Není určen pro hrubý silový přenos, ale pro spolehlivé a přesné plnění menších pohonných úloh v průmyslovém prostředí.

Ochrana a pracovní podmínky

Pro stabilní průmyslový provoz je podstatné i krytí a tepelná odolnost. Tento elektromotor má stupeň krytí IP55, takže je připraven na prostředí, kde se běžně objevuje prach, vlhkost a provozní nečistoty. Chlazení IC411 podporuje účinný odvod tepla při standardním nasazení a izolační třída F spolu s nárůstem teploty B vytváří vhodný základ pro spolehlivý chod. Provozní faktor je 1,0 a motor je určen pro režimy S1, S2, S3 a S4-S9, což rozšiřuje možnosti nasazení od trvalého chodu až po cyklické pracovní režimy. Použití je možné při okolní teplotě do +65 °C a v nadmořské výšce do 1000 m. Hlučnost 52 dB(A) pomáhá udržet kultivovaný chod zařízení zejména tam, kde jsou jednotlivé stroje umístěny blíže obsluze nebo v kompaktní výrobě.

Kompaktní konstrukce a mechanická jistota

Model využívá rám 80 mm, proto dobře zapadá do zařízení s omezeným montážním prostorem. Stabilitu rotační části podporují ložiska 6204-2Z na straně DE i NDE. Vibrace 2,8 mm/s ve třídě A přispívají ke klidnému chodu po spojení s řemenicí, spojkou nebo dalším přenosovým prvkem. Směr otáčení je možný na obě strany a vyvážení s polovičním perem pomáhá při běžném napojení na mechaniku. Součástí provedení jsou kabelové průchodky 2-M20X1.5. Setrvačnost rotoru 0,0025 kg/m² podporuje svižnou reakci při rozběhu i při změně pracovního stavu. Při manipulaci pomáhají kompaktní rozměry balení 320 × 220 × 260 mm a hmotnost balení 13 kg. Ložiskové uložení je připraveno s mazivem na lithiovém základě č. 2. Tento model je součástí série 1AL OPTIMAL, která představuje profesionální nízkonapěťové elektromotory VYBO Electric v hliníkovém rámu pro standardní i náročnější provozy.

Elektromotor 1AL-80M1-8 je vhodnou volbou pro technologie, kde rozhoduje plynulý pohyb, kompaktní rozměry a jistota při každodenním nasazení. Spojuje nízké otáčky, průmyslové krytí IP55, flexibilní možnosti řízení a mechanicky stabilní provedení, které se dobře začlení do různých výrobních a obslužných zařízení.
