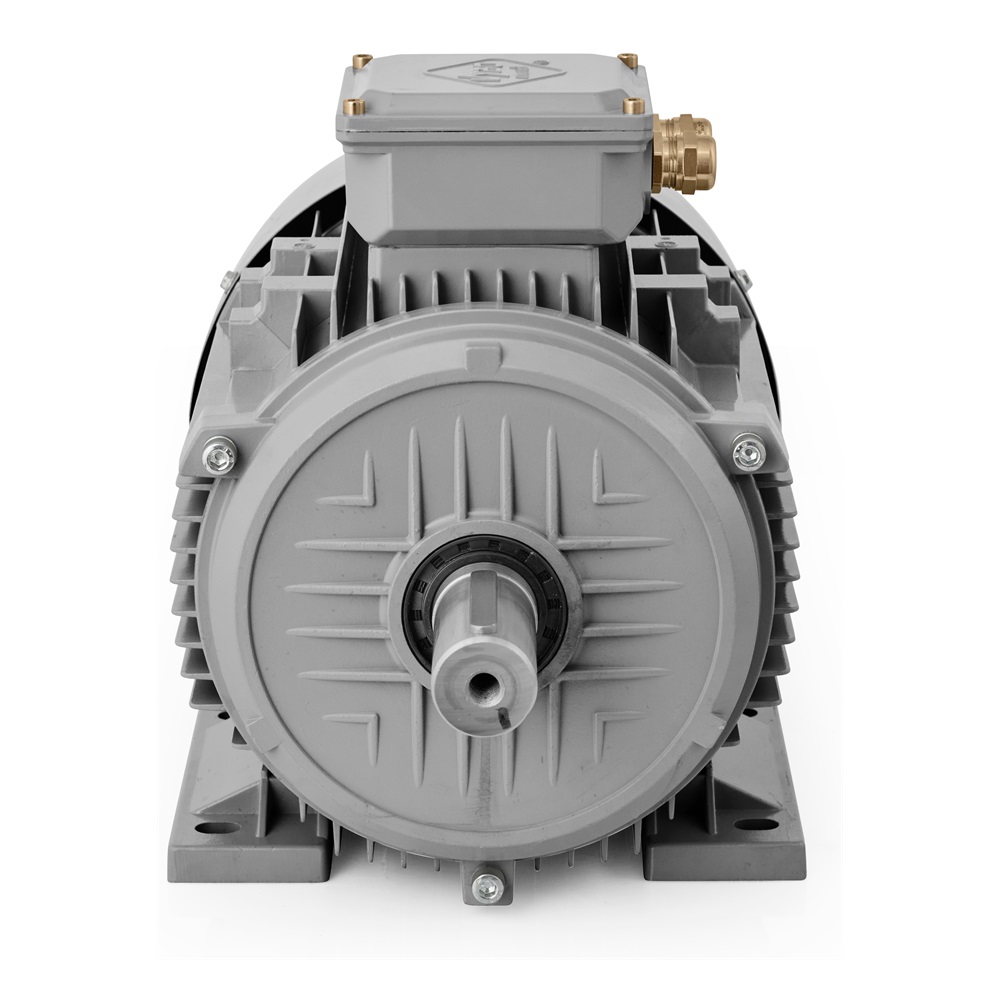

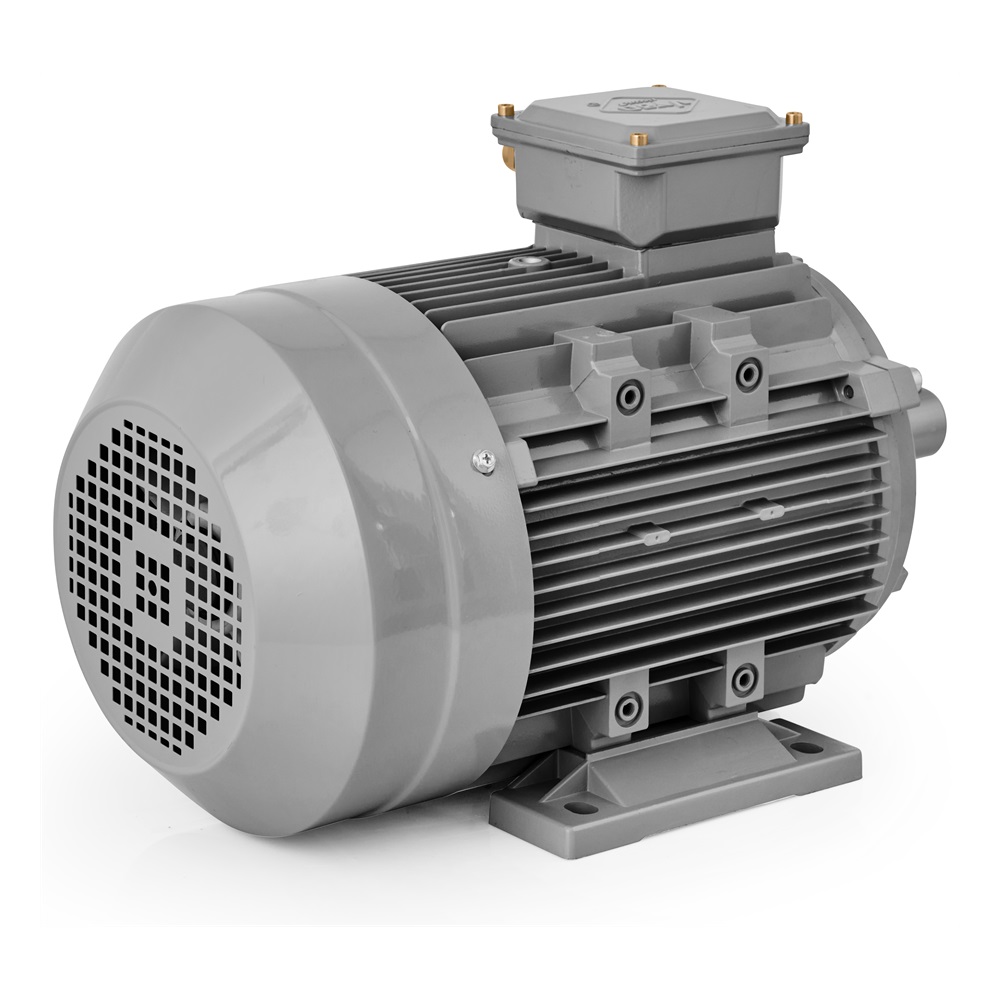

Elektromotor 15 kW, 2930 ot./min, 400 V, 1AL-160M2-2

Dlouhý popis produktu

Elektromotor 1AL-160M2-2 15 kW pro zařízení, kde je potřeba rychloběžný výkon a stabilní chod při vyšším zatížení

Elektromotor 1AL-160M2-2 od VYBO Electric je třífázový asynchronní elektromotor určený pro technologie, ve kterých pohon pracuje intenzivně, pravidelně a bez prostoru pro nestabilitu. Při výkonu 15 kW, 2-pólovém provedení a jmenovitých otáčkách 2930 ot./min při frekvenci 50 Hz jde o řešení pro rychloběžné průmyslové sestavy, kde se vyžaduje pevný pracovní základ a korektní chování během celého provozu. Jmenovité napětí 400/690 V a zapojení Δ/Y usnadňují začlenění do průmyslových elektrických soustav v nových projektech i při výměnách stávajících pohonů.

Velikost rámu 160 vytváří u tohoto modelu prostor pro nasazení v zařízeních, kde se kombinuje vysoké pracovní tempo, pravidelné mechanické zatížení a důraz na provozní spolehlivost. Model 1AL-160M2-2 se přirozeně hodí do dopravníkových systémů, ventilátorových sestav, odsávacích jednotek, průmyslových čerpacích modulů, míchacích technologií, balicích linek, třídicích uzlů, manipulačních pracovišť, plnicích zařízení i do technologických celků, kde motor pracuje v dlouhých cyklech a musí držet stabilní otáčky bez kolísání.

Rychlost a výkon v jedné pracovní linii

U motoru s otáčkami 2930 ot./min a výkonem 15 kW se v praxi počítá s tím, že pohon bude pravidelně přenášet vyšší zatížení a zároveň pracovat svižně. Takové provedení je výhodné v zařízeních, kde se materiál přesouvá plynule, vzduchotechnika musí udržet výkon, čerpací technologie potřebuje jistý nástup a míchací procesy vyžadují vyrovnaný pracovní režim. Jmenovitý proud dosahuje 26,2 A při 400 V a 15,88 A při 690 V, což dává projektantům přesný základ pro návrh napájení i jištění.

Motor pracuje s účiníkem 0,89 a efektivitou 89 %. Ve spojení s rychloběžným charakterem jde o řešení vhodné tam, kde se sleduje výkonný přenos energie a stabilní provoz v průmyslových podmínkách. Rozběhové vlastnosti odpovídají výkonové třídě, ve které se očekává pevný náběh do pracovního režimu. Poměr rozběhového momentu 2, poměr zvratného momentu 2,2 a poměr rozběhového proudu 7,5 vytvářejí vhodný základ pro technologie, které se během směny opakovaně spouštějí nebo pracují ve vyšším rytmu.

Konstrukce připravená na delší chod

1AL-160M2-2 je proveden v hliníkovém rámu a pracuje s krytím IP55, které chrání před prachem a stříkající vodou. Právě tato kombinace bývá ve strojírenství, výrobě, technickém zázemí i v technologických místnostech velmi praktická. Motor je připraven na každodenní nasazení tam, kde okolí klade důraz na odolnost a spolehlivost. Chlazení IC411 podporuje stabilní tepelný režim při delší práci. Izolační třída F a nárůst teploty B doplňují konstrukční základ vhodný pro pravidelný provoz při vyšším zatížení.

Mechanické chování podporují vibrace 2,8 mm/s v třídě A a hlučnost 86 dB(A). Směr otáčení je možný v obou směrech, což rozšiřuje možnosti návrhu u univerzálních i reverzačních sestav. Vyvážení je řešeno s polovičním perem. Na straně DE i NDE jsou použita ložiska 6309-2ZC3 a mazání zajišťuje mazivo s lithiovým základem č. 2. U provozů, kde motor pracuje dlouhodobě a rozbíhá větší celky, jde o mechanické řešení, které podporuje stabilitu a klidný chod.

Provozní režimy bez zbytečných omezení

Motor je vhodný pro režimy S1, S2, S3 a S4-S9. To umožňuje jeho nasazení v nepřetržitém provozu i v zařízeních, kde se pracovní cyklus opakuje v sekvencích nebo se během směny mění zatížení. Provozní faktor 1,0 odpovídá jmenovitým podmínkám a typ zatížení parabolická nebo lineární křivka rozšiřuje možnosti použití v technologiích s různým charakterem mechanického odporu. V jednom závodě může tento model pohánět odsávání, v jiném oběhové čerpadlo, jinde výrobní transport nebo míchací proces. Charakter provozu se může měnit, ale motor zůstává vhodný pro široké spektrum průmyslových úloh.

Pro řízení startu a rozběhu je motor vhodný pro metodu DOL. Zároveň je vhodný i pro řízení frekvenčním měničem nebo softstartérem, pokud to vyžaduje konkrétní technologie nebo nastavení pohonné větve. Tato flexibilita je užitečná zejména v modernizovaných zařízeních a v provozech, kde se pracuje s řízeným náběhem nebo s úpravou pracovního režimu.

Montážní možnosti a platforma 1AL OPTIMAL

Motor je vybaven kabelovými průchodkami 2-M40X1.5, což odpovídá jeho výkonové třídě a průmyslovému nasazení. Hmotnost balení 90 kg a setrvačnost rotoru 0,075 kg/m2 doplňují technický obraz z pohledu manipulace, logistiky a chování při rozběhu. U zařízení této velikosti jsou to údaje, které vstupují do plánování montáže i servisních zásahů.

Řada 1AL OPTIMAL je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34. Součástí platformy je vysoká kompatibilita, zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru, kompatibilní patky, možnost výměny předního krytu, důkladně navržená kostra pro zvýšení účinnosti chlazení a zesílená ložiska. Právě tyto prvky dělají ze série 1AL OPTIMAL řešení vhodné pro standardní i náročné provozy, kde se očekává dlouhodobé a profesionální nasazení.

Elektromotor 1AL-160M2-2 spojuje výkon 15 kW, otáčky 2930 ot./min, krytí IP55 a konstrukci připravenou na pravidelnou práci při vyšším zatížení. Pro technologie, které potřebují rychloběžný motor s pevnou provozní rezervou, stabilním chodem a dobrými montážními možnostmi, jde o profesionální volbu z portfolia VYBO Electric.
