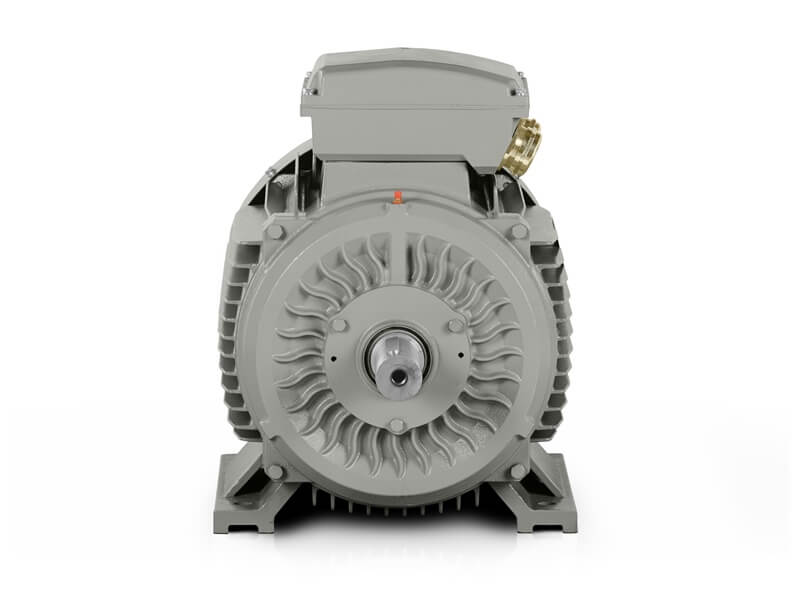

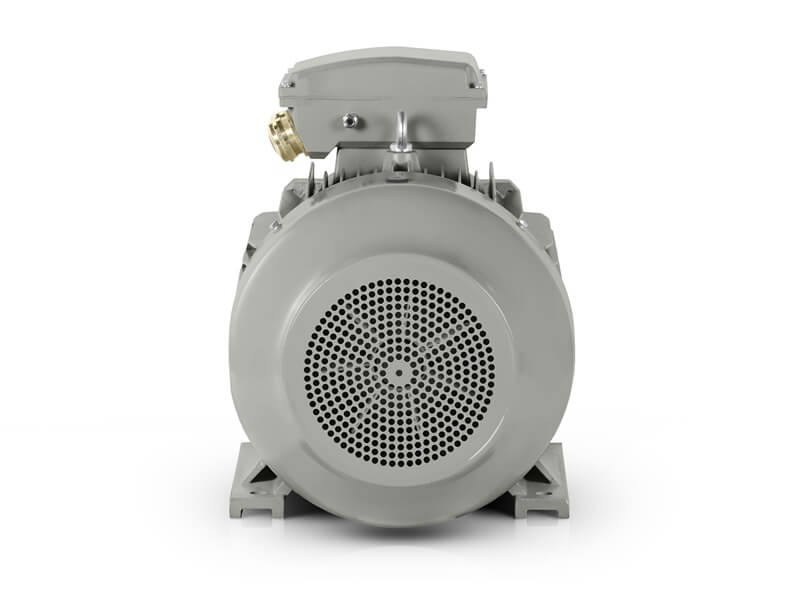

Elektromotor 90 kW, 2975 ot./min, 400/690 V, 1LC-280M-2

Dlouhý popis produktu

Montážní a elektrické začlenění výkonové třídy 90 kW

U pohonů s výkonem 90 kW bývá rozhodující, aby byl motor jednoznačně zařaditelný do stávající technologie z hlediska napájení, montáže i prostoru pro přívody. Elektromotor 1LC-280M-2 je proveden s osovou výškou 280 mm a se způsobem montáže IM B3, IM B5, IM B35 na vyžádání, proto se uplatňuje v zařízeních, kde se při návrhu nebo výměně sleduje přesné osazení výkonového pohonu do strojního uzlu. Rozměry balení 1150 × 650 × 850 mm a hmotnost balení 510 kg zároveň dávají montáži i logistice konkrétní podklad pro manipulaci, přesun a přípravu před osazením.

Tento model dosahuje 90 kW a jmenovité otáčky 2975 ot./min. Dvoupólové provedení jej řadí mezi rychloběžné elektromotory pro provozy, ve kterých se sleduje trvalý přenos výkonu, přesné elektrické zapojení a pevná mechanická vazba na zařízení. V sérii 1LC PRO se tento charakter opírá o litinovou kostru, vyztužené ložiskové štíty z litiny, zesílené patky elektromotoru a robustní svorkovnicovou část, což souvisí s použitím v průmyslových provozech s vyšším denním zatížením.

Napájení, proud a přívody v jedné výkonové třídě

Elektrické provedení vychází ze jmenovitého napětí 400/690 V při zapojení Δ/Y a z frekvence 50 Hz. Jmenovitý proud dosahuje 152 A při 400 V a 88,1 A při 690 V, proto je tento motor určen do výkonových sestav, kde jsou přívod, jištění a řídicí část dimenzovány na vyšší zátěž. Dvojice vstupů M63x1,5 navazuje na průřezy a způsob vedení, se kterými se u této kategorie pracuje. Směr otáčení je možný na obě strany, což usnadňuje elektrické i mechanické začlenění do různých uspořádání pohonu.

Při uvedení do provozu je k dispozici DOL, frekvenční měnič i softstartér. To umožňuje zařadit motor do přímého spuštění i do řízeného rozběhu podle konfigurace linky nebo samostatného agregátu. Takové řešení se používá například u kompresorových jednotek, velkých ventilátorů, centrálních čerpacích stanic nebo u výrobních uzlů, kde se start pohonu podřizuje nadřazené regulaci technologie.

Rozběh, zatížení a dlouhé pracovní sekvence

Provozní faktor 1,0 spolu s režimy S1, S2, S3 a S4-S9 pokrývá souvislý i přerušovaný pracovní režim. Poměr rozběhového momentu 2, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7,1 charakterizují chování motoru při náběhu a při přechodu do jmenovitého zatížení. V technologii to znamená použití v zařízeních, která se rozbíhají pod zátěží, pracují v dlouhých intervalech nebo procházejí pravidelnými pracovními cykly bez změny základního nastavení pohonu.

Typ zatížení parabolická nebo lineární křivka pokrývá více skupin zařízení. V jednom provozu může být tento elektromotor zařazen do ventilátorových větví a odsávacích celků, ve druhém do čerpacích nebo oběhových systémů a ve třetím do dopravníkových tratí, třídicích uzlů či zpracovatelských linek, kde se přenáší výkon do větších rotačních částí. Právě v takových aplikacích se spojuje vysoký výkon s požadavkem na přesné elektrické připojení a opakovatelný pracovní režim.

Ložiska, rotor a mechanická disciplína pohonu

Na straně DE i NDE jsou osazena ložiska 6314-C3. Mazání zajišťuje vazelína na lithiovém základě v teplotní třídě č. 2. U elektromotoru této kategorie tyto údaje souvisejí s dlouhodobým přenášením výkonu do ventilátorových kol, čerpacích agregátů, kompresorových sestav i do rotačních částí výrobních linek. Vyvážení s polovičním perem, třída vibrací A a hodnota vibrací 2,8 mm/s vytvářejí mechanické podmínky pro přesný běh při vysokých otáčkách.

Setrvačnost rotoru 0,675 kg/m2 patří k výkonové třídě 90 kW a k dvoupólovému uspořádání s rychloběžným charakterem. Zpevněná rotorová klec, strojní navíjení a vysoká čistota mědi ve vinutí navazují na konstrukci orientovanou na dlouhodobé průmyslové nasazení. U velkých technologických celků to souvisí s přesností přenosu výkonu, s rovnoměrným mechanickým během a s omezením odchylek v průběhu delších pracovních sekvencí.

Ochrana a teplotní režim ve výrobních a technických prostorách

Motor pracuje s krytím IP55 a se způsobem chlazení IC411. Izolační třída F a nárůst teploty B jsou vázány na provoz při okolních teplotách do +65 °C a v nadmořské výšce do 1000 m. Takové provedení se používá ve výrobních halách, ve strojovnách, v technických místnostech a v technologických blocích, kde je pohon vystaven dlouhému tepelnému zatížení, prachu nebo intenzivní cirkulaci vzduchu.

Účinnost 93,9 % a účiník 0,91 odpovídají jmenovitému režimu této výkonové kategorie. Elektromotor 1LC-280M-2 tak vstupuje do montáže jako výkonový třífázový pohon s přesně určeným napájením, proudovou úrovní a prostorem pro přívody, což zjednodušuje jeho zařazení do nových i stávajících průmyslových sestav.
