Elektromotor 15 kW, 2930 ot./min, 400/690 V, 1LC-160M2-2

Dlouhý popis produktu

Osová výška 160 mm jako pevný základ pro přesné začlenění do technologie

Elektromotor 1LC-160M2-2 je postaven s osovou výškou 160 mm, což je při návrhu nebo obnově pohonu velmi důležitý údaj. Právě mechanické začlenění do stroje bývá jedním z prvních bodů, které rozhodují o tom, zda bude výměna nebo nová montáž plynulá, nebo si vyžádá zbytečné úpravy okolí. Tento model s výkonem 15 kW, napájením 400/690 V a jmenovitými otáčkami 2930 ot./min je vhodný tam, kde se od pohonu očekává rychlý běh a současně dobrá kompatibilita s běžným průmyslovým uspořádáním.

U elektromotoru této kategorie není podstatný pouze samotný výkon, ale také to, jak snadno zapadne do stávajícího konstrukčního prostoru. Osová výška 160 mm pomáhá při plánování uložení, napojení na poháněný stroj i při návrhu celého pohonného uzlu. Rozměry balení 700 × 420 × 550 mm a hmotnost balení 114 kg zároveň dávají jasnou představu o manipulaci při naskladnění, přemístění na pracoviště a přípravě na osazení. To je důležité u nových projektů i při náhradách v provozu, kde často rozhoduje rychlost servisního zásahu.

Montážní kompatibilita a elektrické začlenění bez zbytečných komplikací

Model 1LC-160M2-2 pracuje při frekvenci 50 Hz a používá zapojení Δ/Y pro jmenovité napětí 400/690 V. Jmenovitý proud 27,2 A při 400 V a 15,77 A při 690 V poskytuje projektantům i údržbě pevný základ pro korektní dimenzování přívodu a ochranných prvků. K dispozici jsou dvě vstupní místa pro přívod přes 2 × M40x1,5, což usnadňuje praktické vyřešení připojení v rozváděčových i strojních sestavách. Směr otáčení je možný na obě strany, takže motor lze jednodušeji zařadit do rozdílných koncepcí pohonu bez omezení na jeden typ uspořádání.

Ve středu celé koncepce se nenápadně projevuje i série 1LC PRO, která je orientována na průmyslové nasazení s důrazem na pevné provedení a použitelnost v reálných montážních podmínkách. Při potřebě řízeného rozběhu je elektromotor vhodný také pro frekvenční měnič nebo softstartér, což dává větší prostor při nastavování náběhu technologie nebo při omezení rázů v pohonné soustavě.

Kde dává tento typ pohonu montážně největší smysl

Po mechanické stránce jde o řešení, které dobře zapadá do vzduchotechnických jednotek, průmyslových ventilátorů, odsávacích sestav a střešních systémů v technických budovách, kde je důležité spojit kompaktní osazení s rychlými pracovními otáčkami. Následně se hodí také pro dopravníky, válečkové tratě, pásové přesuny materiálu a manipulační linky, u kterých rozhoduje nejen výkon, ale také jistota při mechanickém osazení do stávajících rámů nebo podstavců. Své místo má i v oblasti dílenských strojů, například u řezaček, brusných zařízení, odsávacích agregátů, míchacích jednotek či pomocných výrobních mechanismů, kde je potřeba rozumně skloubit elektrické parametry, prostorové nároky a provozní připravenost.

Takové rozdělení aplikací ukazuje, že motor nepůsobí jako úzce zaměřený komponent pro jediný druh technologie. Naopak jeho montážní univerzálnost umožňuje nasazení v různých segmentech průmyslu, kde se střídá stálý provoz, opakované cykly i sezónní vytížení zařízení. Provozní režimy S1, S2, S3 a S4-S9 dávají prostor pro nepřetržitý chod i pro pracovní režimy s přerušováním, což zvyšuje použitelnost při návrhu konkrétní technologie.

Provedení připravené na reálné průmyslové podmínky

Motor má krytí IP55, chlazení IC411, izolační třídu F a nárůst teploty B. Tyto údaje mají přímý význam při osazení do hal, technických prostor i dílen, kde se vyžaduje odolnost vůči prachu, stabilní tepelné chování a spolehlivý provoz při teplotě okolí až do +65 °C. Při nadmořské výšce do 1000 m si motor zachovává své deklarované pracovní podmínky a provozní faktor 1,0 udržuje jeho nasazení v jasně definovaném režimu.

• Poměr rozběhového momentu 2,2 podporuje jistý náběh zařízení.
• Poměr zvratného momentu 2,3 pomáhá při zvládání krátkodobých změn zatížení.
• Poměr rozběhového proudu 7,5 je důležitý při návrhu elektrického přívodu.
• Účinnost 89,4 % a účiník 0,89 podporují hospodárný ustálený chod.
• Ložiska 6309-2RZC3 na DE i NDE straně vytvářejí pevný základ pro spolehlivé uložení rotoru.

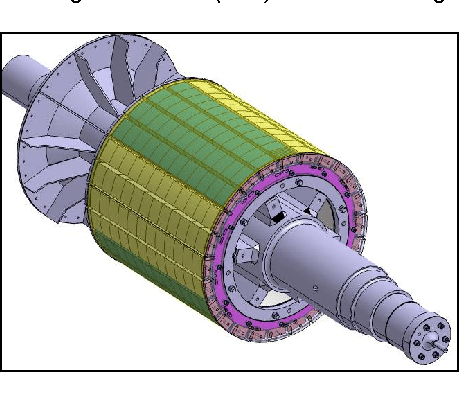

Setrvačnost rotoru 0,0499 kg/m2, vibrace 2,8 mm/s a třída vibrací A doplňují obraz motoru, který je připraven na kultivovaný mechanický běh v každodenním nasazení. Vyvážení s polovičním perem podporuje korektní zapojení do pohonné soustavy a usnadňuje montáž tam, kde je potřebná přesnost a klidný chod.

Elektromotor VYBO Electric 1LC-160M2-2 je proto velmi dobrá volba pro projekty a servisní zásahy, kde rozhoduje montážní použitelnost, srozumitelné elektrické parametry a jistota při začlenění do technologie. Díky osové výšce 160 mm, napájení 400/690 V, krytí IP55 a rychloběžnému dvoupólovému charakteru nabízí řešení, které se dobře osazuje, dobře zapojuje a dobře navazuje na potřeby moderního průmyslového provozu.
