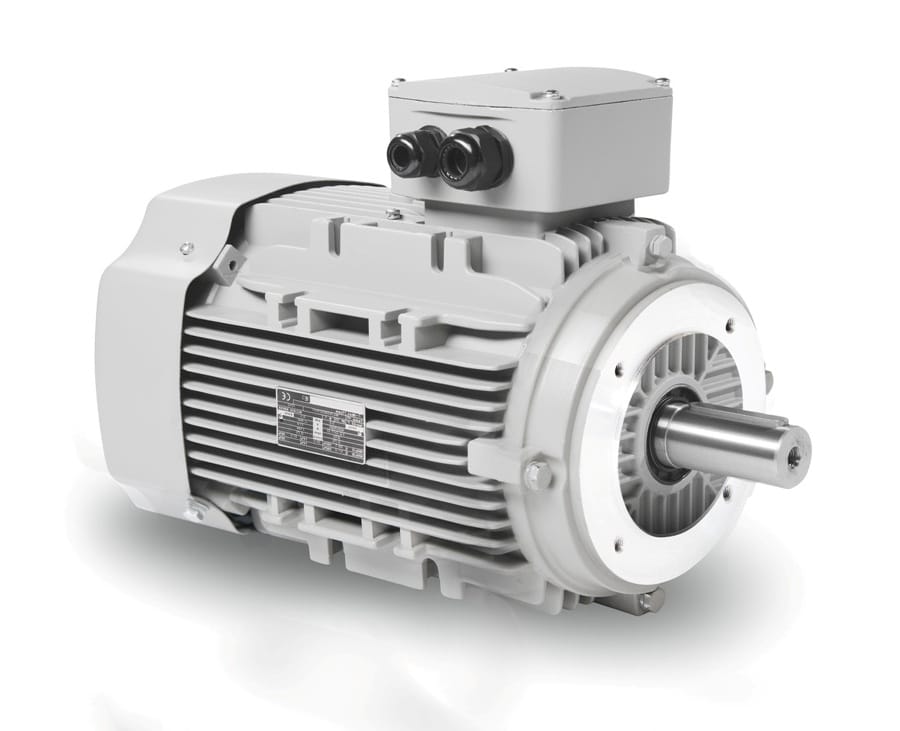

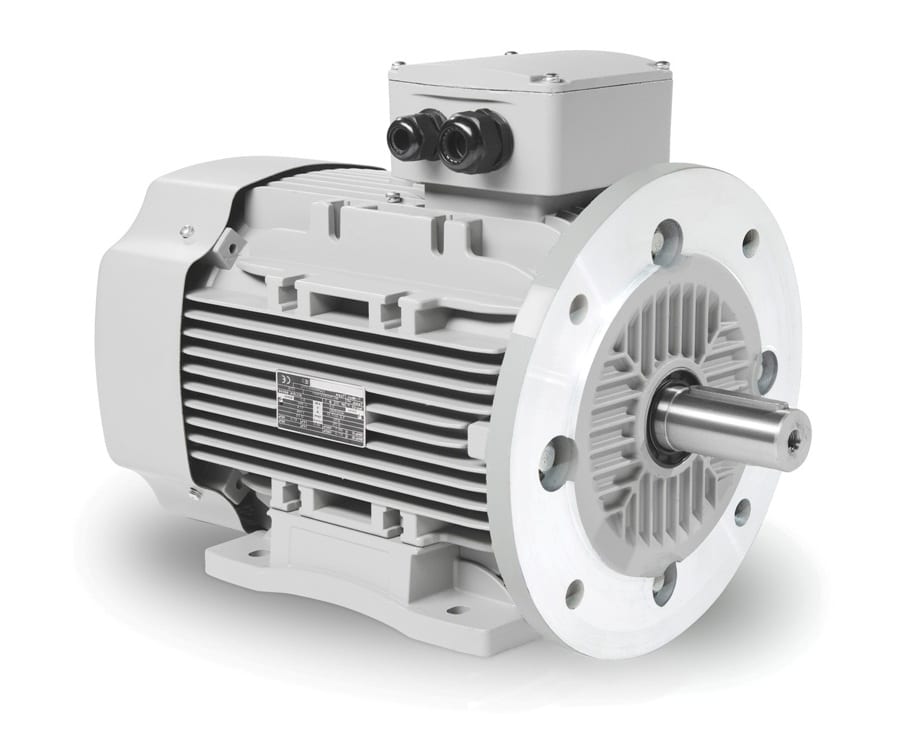

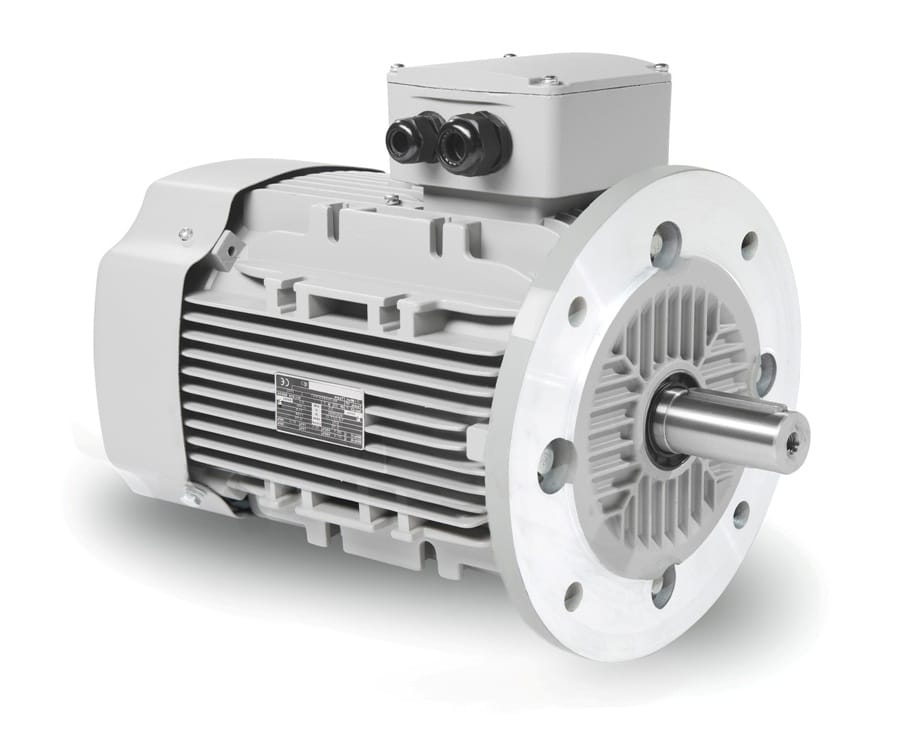

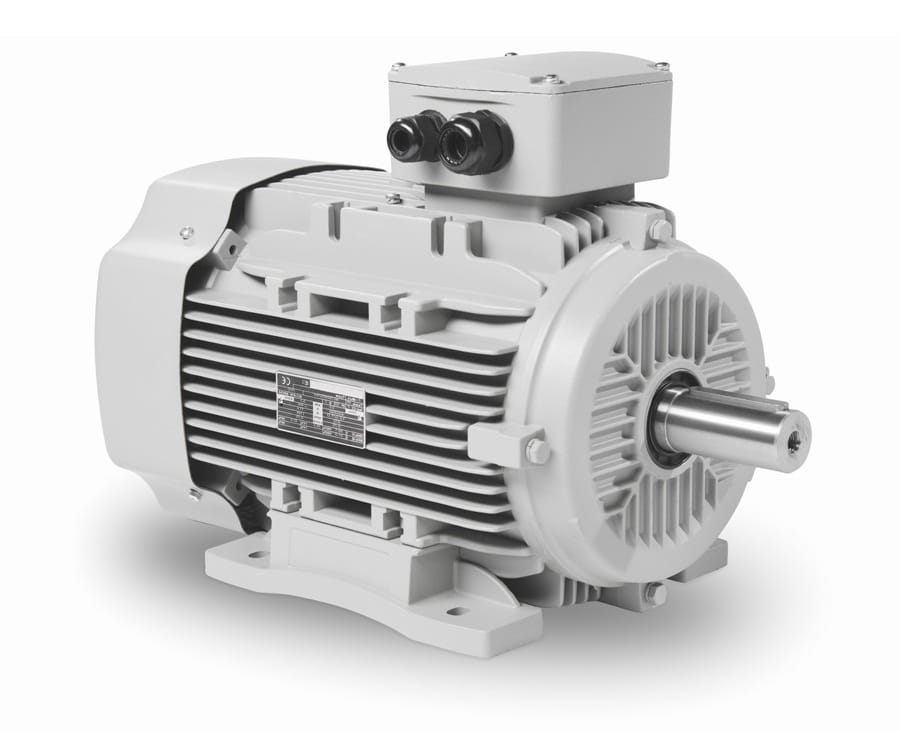

Elektromotor 1,1 kW, 680 ot./min, 400 V, 1AL-100L2-8

Dlouhý popis produktu

Když má pohon držet tempo sítě i technologie

Elektromotor 1AL-100L2-8 je 8-pólový model s výkonem 1,1 kW, jmenovitými otáčkami 680 ot./min a napájením 230/400 V při 50 Hz. Tento typ motoru dává smysl všude tam, kde má být pohyb ustálený, čitelný a dlouhodobě spolehlivý. V praxi nejde o pohon pro vysoké rychlosti, ale o řešení pro technologie, které potřebují pravidelný pracovní rytmus bez zbytečně prudkých reakcí. Takové chování je vítané u pásových dopravníků, dávkovacích šneků, míchadel s lehčím až středním zatížením, oběhových čerpadel, sušicích modulů, ventilátorových sestav, třídicích stolů, otočných pracovních jednotek, plnicích zařízení i při navíjení materiálu v pomalejším tempu. V těchto úlohách je důležité, aby motor nevnucoval mechanice tvrdý nástup, ale udržoval chod, který se dobře přenáší na celý stroj.

Napájení, proud a způsob zařazení do technologie

Elektrická stránka tohoto modelu je navržena tak, aby jej bylo možné přirozeně zařadit do běžné průmyslové sítě. Zapojení Δ/Y při 230/400 V zjednodušuje návrh napájení a jmenovitý proud 5,56 A při 230 V a 3,2 A při 400 V dává projektantovi i servisnímu technikovi jasný základ pro volbu jištění, spínání a ochrany. To je důležité zejména u strojů, které se zapojují do provozu bez dlouhých úprav a mají rychle přejít z montáže do pracovního režimu. Motor je vhodný pro DOL, pro řízení frekvenčním měničem i pro použití se softstartérem. Díky tomu jej lze použít v jednoduché samostatné aplikaci i v technologii, kde je potřeba jemnější spuštění nebo úprava pracovního tempa podle procesu. Při plnění, míchání, dávkování nebo u dopravních tras s pravidelným cyklem to pomáhá nastavit chod tak, aby byl v souladu s mechanikou a s navazujícími operacemi.

Právě v tomto bodě se ukazuje praktický význam série 1AL OPTIMAL. Jde o profesionální nízkonapěťové elektromotory VYBO Electric v hliníkovém rámu, určené pro standardní i náročnější provozy, s důrazem na rychlé uvedení do provozu a dobrou kompatibilitu v průmyslu.

Rozběh, moment a chování při opakovaném cyklu

Při jmenovitých otáčkách 680 ot./min se motor hodí do procesů, kde se výkon přenáší plynule a bez potřeby vysoké dynamiky. Poměr rozběhového momentu 2,0 vůči jmenovitému momentu znamená, že motor má při startu solidní jistotu. Poměr zvratného momentu 1,8 pomáhá zvládat běžné změny odporu v provozu a poměr rozběhového proudu 5,0 je důležitý při návrhu elektrického spouštění. Tyto údaje mají konkrétní dopad u zařízení, která se rozbíhají opakovaně během směny nebo pracují v pravidelném výrobním cyklu. U dávkovače to znamená předvídatelné rozběhnutí posuvu. U čerpadla nebo ventilátoru to znamená ustálenější náběh bez zbytečně prudkého zatížení soustavy. U dopravníku nebo otočného stolu se zase snadněji udrží plynulost přenosu pohybu.

Motor je určen pro parabolickou nebo lineární křivku zatížení, což rozšiřuje jeho použitelnost v širokém spektru běžných průmyslových aplikací. Dobře se hodí tam, kde zatížení roste plynule, nebo tam, kde se drží v pravidelném rozsahu během celého provozu. Výkon 1,1 kW zde nepředstavuje jen číslo v katalogu. V reálném nasazení znamená stabilní základ pro technologie, které musí běžet spolehlivě mnoho hodin denně a přitom si zachovat klidný pracovní charakter.

Ochrana, teplo a pracovní podmínky

V průmyslovém prostředí rozhoduje i to, jak motor snáší prach, vlhkost a delší pracovní čas. Tento model má krytí IP55, takže je připraven na běžné výrobní podmínky, ve kterých se pohon setkává s provozními nečistotami a vzdušnou vlhkostí. Chlazení IC411 zajišťuje odvod tepla při standardním zatížení a kombinace izolační třídy F s nárůstem teploty B vytváří vhodnou tepelnou rezervu pro pravidelný a dlouhodobý chod. Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení. Režimy S1, S2, S3 a S4-S9 umožňují zařadit motor do trvalého provozu i do cyklických procesů s přerušovaným zatížením. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 59 dB(A) podporuje kultivovaný chod v halách, kde pracuje více technologií vedle sebe nebo kde je obsluha blíže u stroje.

Mechanické řešení a praktické detaily osazení

Konstrukční velikost 100 mm nabízí dobrý poměr mezi kompaktním zástavbovým prostorem a jistotou při mechanickém začlenění do stroje. Ložiska 6206-2Z na straně DE i NDE podporují stabilní uložení rotoru a vibrace 2,8 mm/s v třídě A přispívají k vyrovnanému chodu po spojení s řemenicí, spojkou nebo dalším přenosovým prvkem. Směr otáčení je možný na obě strany a vyvážení s polovičním perem odpovídá běžné průmyslové montáži. Setrvačnost rotoru 0,011 kg/m² pomáhá udržet rozumnou odezvu při spuštění i při změně pracovního stavu. Součástí provedení jsou kabelové průchodky 2-M25X1.5. Při manipulaci a logistice pomáhají rozměry balení 405 × 230 × 295 mm a hmotnost balení 25 kg. Ložiskové uložení využívá mazivo na lithiovém základě č. 2.

Elektromotor 1AL-100L2-8 je vhodný pro provozy, kde má mít elektrické připojení pořádek, rozběh jistotu a mechanika klidný, stabilní chod. Spojuje 8-pólový charakter, rám 100 mm, krytí IP55 a konstrukci připravenou na každodenní průmyslové nasazení.
