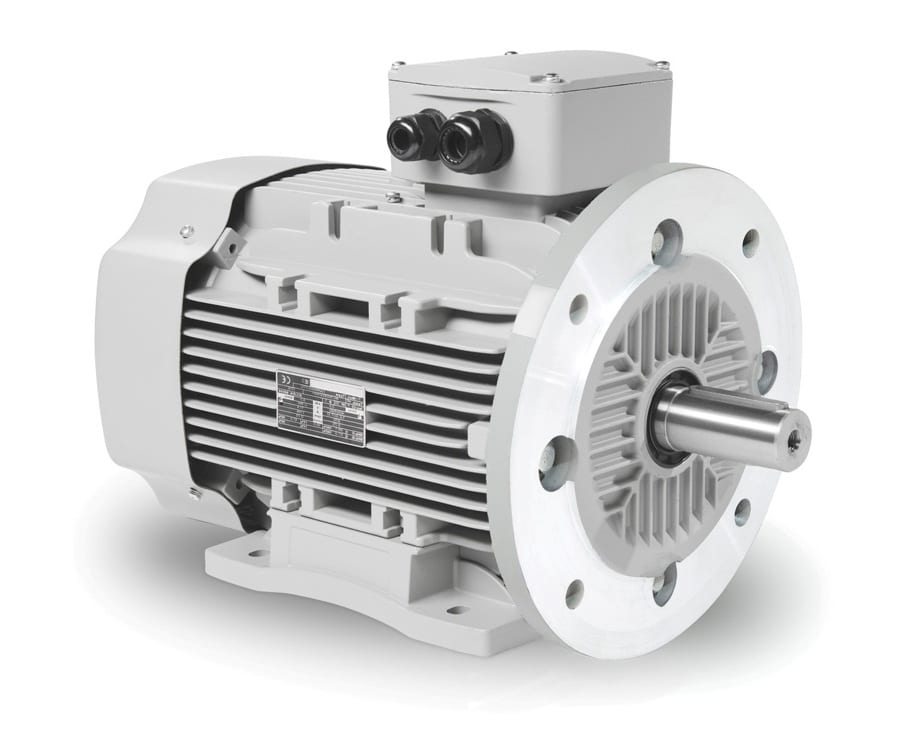

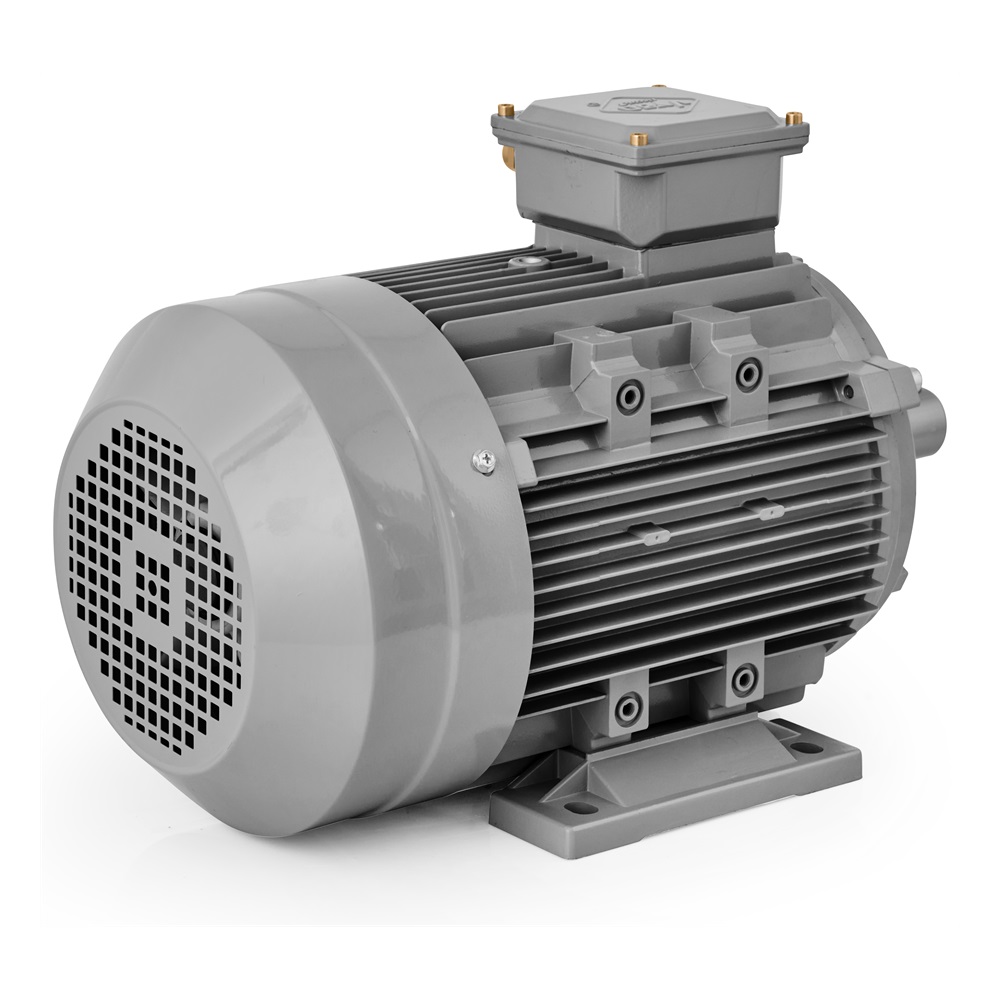

Elektromotor 3 kW, 710 ot./min, 400 V, 1AL-132M-8

Dlouhý popis produktu

Pevný základ pro pomaloběžné technologie s pravidelným pracovním cyklem

Elektromotor 1AL-132M-8 je určen pro provozy, ve kterých se pohon nehodnotí podle rychlosti, ale podle stability, klidného chování a schopnosti pracovat dlouhodobě v ustáleném režimu. Výkon 3 kW při jmenovitých otáčkách 710 ot./min vytváří z tohoto 8-pólového modelu řešení vhodné pro technologie, kde se materiál posouvá, promíchává, cirkuluje nebo dávkuje v pravidelném tempu. Takový charakter se uplatní u šnekových dopravníků, pásových tras, míchacích jednotek, oběhových čerpadel, větracích sestav, odsávacích ramen, třídicích stolů, plnicích linek, pomaloběžných rotačních uzlů i u pracovních modulů v balicí technice. V těchto procesech má velký význam to, že pohon netlačí technologii do prudkých reakcí, ale pomáhá jí držet vyrovnaný pracovní rytmus.

Montáž, mechanické uložení a místo ve stroji

Tento model využívá osovou výšku 132 mm, takže je vhodný tam, kde se už očekává pevnější montážní základ a jistota při přenosu pohybu na navazující mechaniku. Taková velikost se dobře uplatní ve strojích s robustnější konstrukcí, u dopravníků s delší trasou, u větších míchacích nádob, u čerpacích okruhů nebo ve ventilačních sestavách, kde je potřeba spojit stabilní chod s přiměřenou výkonovou rezervou. Ložiskové uložení 6308-2Z na straně DE i NDE podporuje klidný rotační běh a vibrace 2,8 mm/s v třídě A přispívají k vyrovnanému chování po spojení se spojkou, řemenicí nebo dalším přenosovým prvkem. Vyvážení s polovičním perem odpovídá běžné průmyslové montáži a směr otáčení je možný na obě strany, což usnadňuje začlenění do různých strojních sestav bez zbytečných konstrukčních omezení.

Při manipulaci, skladování a dopravě pomáhají rozměry balení 540 × 310 × 340 mm a hmotnost balení 45 kg. Součástí provedení jsou kabelové průchodky 2-M32X1.5, takže elektrické připojení lze připravit v souladu s běžným průmyslovým standardem. Setrvačnost rotoru 0,0395 kg/m² podporuje vyrovnanou odezvu při náběhu i při změně pracovního stavu, což je důležité zejména tam, kde zařízení přechází mezi více fázemi pracovního cyklu.

Význam výkonu a otáček v konkrétních procesech

Při 3 kW a 710 ot./min jde o pohon, který se přirozeně hodí do procesů s plynulejším přenosem energie. V praxi to znamená, že při míchání obsahu nádrže lze lépe udržet pravidelný pohyb média, u dopravníku se materiál posouvá v klidnějším taktu, u plnicí linky se snadněji stabilizuje návaznost jednotlivých kroků a u ventilátorové nebo čerpací sestavy lze udržet ustálený provozní režim bez zbytečně prudkých změn. Tento model proto dobře zapadá i do technologií s dlouhým denním chodem, kde je důležitá opakovatelnost, rovnoměrné zatížení a spolehlivá reakce při každém dalším spuštění.

Poměr rozběhového momentu 2,0 vůči jmenovitému momentu dává motoru pevnou oporu při startu. Poměr zvratného momentu 1,8 pomáhá zvládat běžné změny pracovního odporu a poměr rozběhového proudu 6,0 je důležitý pro správný návrh elektrického spouštění a ochrany. V technologiích s cyklickým chodem to znamená, že motor lze zařadit i tam, kde se zařízení opakovaně rozbíhá během směny, kde se mění zatížení podle fáze procesu nebo kde je potřeba udržet jistý rozběh bez nadměrného mechanického rázu. Model je určen pro parabolickou nebo lineární křivku zatížení, takže se dobře uplatní v širokém okruhu průmyslových aplikací s plynulým nebo pravidelně rozloženým odporem.

Elektrické připojení a pracovní odolnost

Elektromotor 1AL-132M-8 je navržen pro napájení 230/400 V při 50 Hz se zapojením Δ/Y. Jmenovitý proud dosahuje 12,87 A při 230 V a 7,4 A při 400 V, což dává jasný podklad pro návrh jištění, stykačů a ochranných prvků v rozvaděči. Motor je vhodný pro DOL, pro řízení frekvenčním měničem i pro použití se softstartérem. To rozšiřuje možnosti jeho nasazení od jednoduchých samostatných strojů až po technologie, ve kterých je potřeba jemnější spuštění nebo úprava pracovního tempa. Takové řešení je praktické u dopravních cest s citlivějším přenosem výrobku, při dávkování materiálu, při míchání s proměnlivým odporem nebo u cirkulačních okruhů, kde je potřeba rozumně nastavit náběh celé soustavy.

Pro každodenní provoz má význam i ochrana vůči prostředí. Krytí IP55 pomáhá chránit motor v podmínkách s prachem, vlhkostí a běžnými provozními nečistotami. Chlazení IC411 podporuje odvod tepla při standardním zatížení a kombinace izolační třídy F s nárůstem teploty B vytváří vhodný tepelný základ pro pravidelný dlouhodobý chod. Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení. K dispozici jsou režimy S1, S2, S3 a S4-S9, takže motor lze zařadit do trvalého provozu i do opakovaných pracovních cyklů. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 64 dB(A) podporuje kultivovaný chod v halách, kde vedle sebe pracuje více zařízení.

Model patří do série 1AL OPTIMAL, která představuje profesionální nízkonapěťové elektromotory VYBO Electric v hliníkovém rámu pro široké průmyslové použití. Elektromotor 1AL-132M-8 nabízí pevnou mechanickou základnu, vyrovnaný 8-pólový chod a parametry, které dávají smysl tam, kde má technologie pracovat klidně, spolehlivě a bez zbytečných výkyvů během celého provozu.
