Frekvenční měnič na čerpadlo 11kW X550-4T0110

frekvenčné meniče X550 400V krytie IP65

Kontakt – prodej@vyboelectric.eu

Model X550-4T0110
Výkon 11 kW
Jmenovitý výstupní proud 25 A
Vstupní napětí 50/60Hz 3 fáze 400 V
Průřez nap. kabelu 4 mm²
Brzdová jednotka Opce
EMC filtr Ano (C1/C2)

iso certifikáty vybo electric

Jsme odborníci na frekvenční měniče
24 hodin denně, 7 dní v týdnu – urgentní dodávky velkých frekvenčních měničů měničů
Velký sklad i servisní středisko
Frekvenční měniče odesíláme přímo ze skladu
Vlastní vývojové středisko a možnost přizpůsobení produktů na míru
Extra rychlé dodání po celé republice
Volitelné příslušenství k měničům

Frekvenční měniče na čerpadlo 11kW, X550-4T0110

Model X550 je specifický tím, že je to nejen integrovaný, ale také univerzální přístroj ekonomické třídy. Výjimečný je svou jednoduchostí a přehledností ovládacích prvků, díky čemuž jej dokáží ovládat i běžní uživatelé. Je vyroben tak, aby splňoval všechny požadavky klientů, přičemž je vyvinut na základě podnětů, připomínek a dlouholetých zkušeností uživatelů. Frekvenční měnič na čerpadlo 11kW, X550-4T0110 je předprogramován již během výroby s cílem okamžité možnosti používání ihned po zapojení do elektrické sítě. Ovládat jej lze dvěma způsoby a to nejen z panelu, ale i externě.

Kde se využívají frekvenční měniče 11kW?

Frekvenční měniče X550 s výkonem 11kW se mohou využívat prakticky téměř ve všech průmyslových odvětvích. Díky své vysoké odolnosti jsou zejména vhodné do prostředí se zhoršenými provozními podmínkami. Ochrana IP65 jim zaručuje naprostou prachotěsnost a odolnost vůči tryskající vodě. Pro lepší představu uvádíme některé z oblastí, kde tyto přístroje využívají i naši klienti:

  • keramika
  • brusky
  • stroje na potápění
  • frézy
  • řezací stroje
  • odstředivé stroje
  • potraviny
  • vzduchotechnika
  • čerpadla
  • textil
  • elektrické převodovky

Měniče X550 – Popis funkcí

Měnič 11kW X550 nabízí i řadu funkcí, které jsou nedílnou součástí jednak efektivní regulace elektromotorů, ale v neposlední řadě i samotného používání zákazníkem, které je velmi komfortní a jednoduché. Modely X 550-4T (na 400V) jsou vhodné pro řízení asynchronních motorů. Dodáváme je spolu se zapojeným napájecím kabelem s koncovkou a se zapojeným výstupním kabelem.

  • Zvýšené krytí úrovně IP 65
  • Napájení měniče třífázovým napětím 3 x 400 V AC
  • Funkce zesílení točivého momentu elektromotoru až o 20%
  • Výstupní frekvence v rozsahu 0 až 999 Hz
  • Komunikace: MODBUS RTU
  • Sériově zabudované fyzické rozhraní RS 485 MODBUS
  • Funkce pro připojení PTC ochrany nebo termokontaktu elektromotoru
  • Vestavěná 2 počítadla, PLC, AVR, PID, atd.
  • Vestavěný zdroj externího napájení + 24 V
  • EMS funkce – bezpečnostní funkce (okamžité zastavení)
  • 2 multifunkční reléové výstupy
  • Integrováno je 6 nebo 4 digitální vstupy (podle výkonového modelu), 1 analogový vstup 0-10 V nebo 4-20 mA,
  • Standardy EN/IEC 61800-3: 2017; C2, který je vhodný do 1. Prostředí; EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Frekvenční měniče X550 – další informace

V případě potřeby dalších podrobností o frekvenčních měničích X550 si můžete prohlédnout také návod k použití nebo katalog frekvenčních měničů. Obě jsou dostupné online ve formátu PDF a najdete je v horní části této stránky. Máte-li nějaké dodatečné dotazy nebo potřebujete s výběrem zařízení poradit, můžete nám napsat na naši e-mailovou adresu prodej@vyboelectric.eu. Náš tým se vám bude snažit co nejdříve odpovědět, případně pomoci s výběrem vhodného přístroje pro váš provoz.

Frekvenční měnič 11kW X550 IP65 – fotogalerie

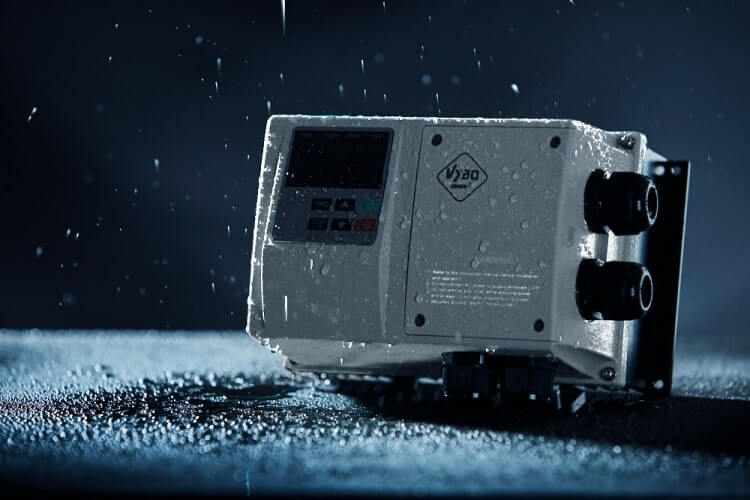

frekvenční měnič 11kw X550 IP65

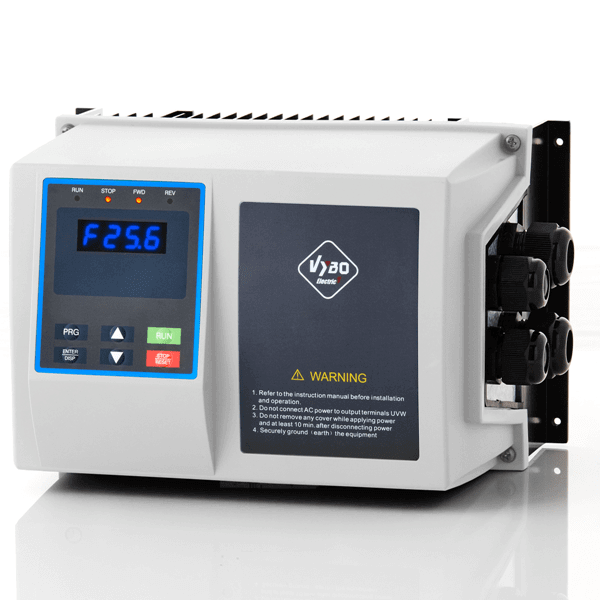

frekvenční měnič 11kw X550 IP65

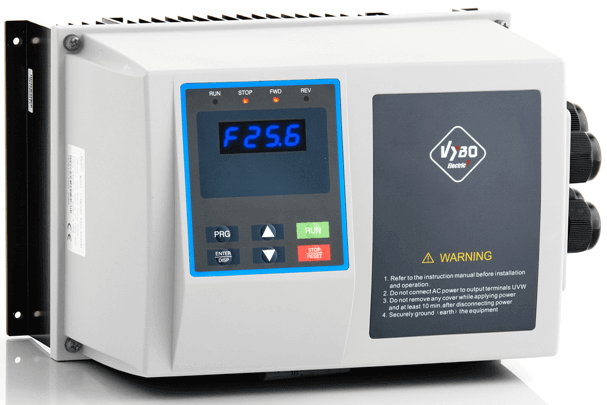

frekvenční měnič 11kw X550 IP65

frekvenční měnič 11kw X550 IP65

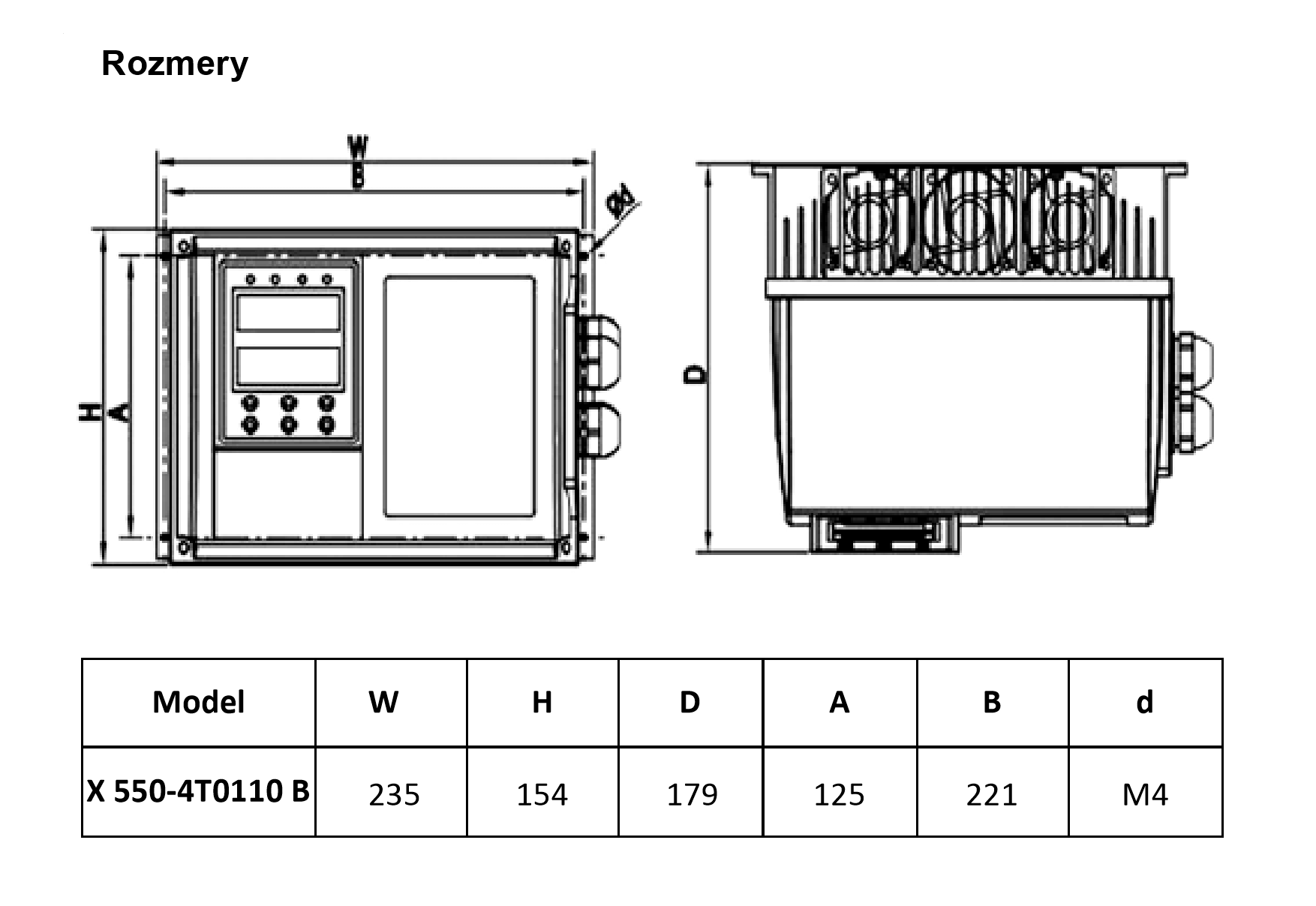

Frekvenční měnič 11kW X550 IP65 – rozměrový výkres

rozměrový výkres frekvenční měnič 11kw X550 IP65

Podrobná specifikace

Typ modelu měniče X550 Jmenovitý výst. výkon (kW) Jmenovitý vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
X550-4T0110 11 26 25 11
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A)
3 fázové 3 x 400 V 11 4 32

Tabulka vhodných brzdových odporů

Typ měniče frekvence Brzdný odpor Brzdová jednotka Doporučený výkon motoru (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
X550-4T0110 0,8 43 Opce 11

Všeobecné technické parametry pro všechny typy X550

Položka X550
Napájecí napětí Jmenovité napětí,
frekvence
1 fázové 1x 230 V AC 230V 50/60Hz……….Typ: 2S
3 fázové 3x 400 V AC 400V 50/60Hz……….Typ: 4T
Napěťový rozsah 230V: 170V až 240V
400V: 330V až 440V
Výstup Napěťový rozsah 3 x 230 V: 0 až 230V
3 x 400 V: 0 až 400V
Frekvenční rozsah 0.10 až 999.9 Hz
Metoda řízení V/F řízení, skalární řízení
Zobrazení Provozní stav / Definice alarmu / interaktivní navádění: Např. nastavení frekvence, výstupní frekvence/proud, napětí DC sběrnice, teplota atp.
Ovládací specifikace Výstupní frekvenční rozsah 0.10 až 999.9 Hz
Rozlišení nastavení frekvence Digitální vstup: 0,01 Hz, analogový vstup: 0,1% maximální výstupní frekvence
Přesnost výstupní frekvence 0.01 Hz
V/F řízení Nastavení V/F křivky splňující různé požadavky praxe
Řízení točivého momentu Automatické zvýšení: automaticky zvyšuje točivý moment podle zatížení;
Manuální zvýšení: umožňuje nastavit 0,0 až 20,0% zvýšení točivého momentu.
Multifunkční vstupní svorkovnice Čtyři nebo šest multifunkčních vstupních svorek, které vykonávají funkce včetně řízení rychlosti patnácti sekcí, běžícího programu, čtyřstupňový spínač zrychlení/zpomalení, UP/DOWN funkce a nouzové zastavení a další funkce…
Multifunkční výstupní svorkovnice 2 multifunkční výstupní terminály pro informace o běhu, nulová rychlost, počítadlo, vnější abnormality, provoz programu a další informace a upozornění.
Nastavení času zrychlení/zpomalení Čas zrychlení / zpomalení lze nastavit individuálně v rozsahu 0 až 999.9s
Další funkce PID řízení Zabudované PID řízení
RS 485 Standardní komunikační funkce RS485 (MODBUS)
Nastavení frekvence Analogový vstup: 0 -10 V; 0 – 20 mA, volitelné;
Digitální vstup: zadává se přes otočný volič ovládacího panelu nebo RS 485 nebo přes UP/DOWN.
Vícestupňová rychlost Šest (čtyři) multifunkčních vstupních svorek, lze zvolit 15 nastavení rychlosti.
Automatická regulace napětí Lze zvolit funkci automatické regulace napětí AVR
Počítadlo Zabudované 2 skupiny počítadel
Výstražné/ochranné funkce Přetížení 150% / 60 sek., (konstantní točivý moment)
Přepětí Lze nastavit ochranu proti přepětí.
Podpětí Lze nastavit ochranu proti nízkému napětí.
Jiné ochrany Přehřátí; zkrat na výstupu; nadproud; blokování parametrů atp.
EMC EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Standardy EN/IEC 61800-3:2017; C2, který je vhodný do 1. prostředí
EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Prostředí Teplota okolí -10°C až 40°C (bez námrazy)
Vlhkost okolí Max. 95% (bez kondenzace); IEC 60068-2-3
Nadmořská výška Méně než 1000 m.n.m.
Vibrace Max. 0.5 g; IEC 60068-2-6
Způsob chlazení Chlazení bez nuceného oběhu vzduchu přes chladič do 4kW
Nucené chlazení vzduchem u modelů 5,5 kW a výše
Stupeň krytí IP 65
Způsob montáže Na stěnu nebo do rozvaděče (dle provedení)
Instalace v prostředí Odolnost proti chemickým znečištěním třída 3C3 EN/IEC 60721-3-3. Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3.

Výkonové parametry měničů série X550

Typ modelu měniče X550 Jmenovitý výst. výkon (kW) Maximální vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
1PH / 3PH AC 230 V ±15% a 1 PH / 1 PH AC 230 V ±15%
X550-2S0007 0,75 7,2 4,5 0,75
X550-2S0015 1,5 10 7 1,5
X550-2S0022 2,2 16 10 2,2
3PH / 3PH AC 400 V ±15%
X550 -4T0007 0,75 3,8 2,5 0,75
X550-4T0015 1,5 5 3,7 1,5
X550-4T0022 2,2 5,8 5 2,2
X550-4T0030 3,0 8,4 6,8 3,0
X550-4T0040 4 10 9 4
X550-4T0055 5,5 15 13 5,5
X550-4T0075 7,5 19 17,5 7,5
X550-4T0110 11 26 25 11
X550-4T0150 15 35 32 15
X550-4T0220 22 46 45 22
X550-4T0300 30 62 60 30
X550-4T0370 37 77 75 37
X550-4T0450 45 95 90 45
X550-4T0550 55 115 110 55
Typ měniče X550 Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A) Doporučený vstupní stykač (A)
X550-2S0007 1 fázové
1 x 230 V
0,75 2,5 16 20
X550-2S0015 1,5 2,5 20 25
X550-2S0022 2,2 4 25 32
X550-4T0007 3 fázové
3 x 400 V
0,75 2,5 6 10
X550-4T0015 1,5 2,5 10 16
X550-4T0022 2,2 2,5 10 16
X550-4T0030 3,0 2,5 16 16
X550-4T0040 4 2,5 16 20
X550-4T0055 5,5 2,5 20 25
X550-4T0075 7,5 4 25 32
X550-4T0110 11 4 32 40
X550-4T0150 15 6 40 50
X550-4T0185 18,5 10 50 63
X550-4T0220 22 10 63 80
X550-4T0300 30 16 80 100
X550-4T0370 37 16 80 100
X550-4T0450 45 25 100 125
X550-4T0550 55 35 125 150

Tabulka vhodných brzdových odporů X550

Typ měniče frekvence Brzdný odpor Brzdová jednotka Doporučený výkon motoru (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
X550-2S0007 Opce 0,75
X550-2S0015 Opce 1,5
X550-2S0022 Opce 2,2
X550-4T0007 Opce 0,75
X550-4T0015 Opce 1,5
X550-4T0022 Opce 2,2
X550-4T0030 Opce 3,0
X550-4T0040 0,3 130 Opce 4
X550-4T0055 0,4 90 Opce 5,5
X550-4T0075 0,5 65 Opce 7,5
X550-4T0110 0,8 43 Opce 11
X550-4T0150 1 32 Ano 15
X550-4T0185 1,3 25 Ano 18,5
X550-4T0220 1,5 22 Ano 22
X550-4T0300 2,5 16 Ano 30
X550-4T0370 3,7 12,6 Ano 37
X550-4T0450 4,5 9,4 Opce 45
X550-4T0550 Opce 55
Výkon 11 kW
Nominální výstupní proud 25 A
Napájecí napětí 3 x 400 V
Výstupní napětí 0 – 400 V
Výstupní frekvence 0 – 999 Hz
Přetížitelnost v režimu ND – Normální zátěž (Normal Duty) 120% / 60s
Přetížitelnost v režimu HD – Těžký pohon (Heavy Duty) X
Řídící režim V/F skalární řízení
Řídící režim SFVC vektorové s otevřeným okruhem X
Řídící režim CLVC vektorové s uzavřeným okruhem X
Vstupy analógové 1
Vstupy digitální 6
Výstupy analógové X
Výstupy reléové 1
Výstupy s otevřeným kolektorem X
Integrovaný brzdový tranzistor X
EMC filtr
+10 V výstup
+24 V výstup
Vstup pro PTC
Safe Torque Off (STO) X
Emergency STOP (EMS)
Integrovaný Ethernet X
Integrovaný MODBUS RTU
PROFIBUS X
PG karta pro enkodér X
PID
PLC inteligentní funkce
Připojení externího panelu (běžně do 30 m)
Stupeň krytí IP 20 X
Stupeň krytí IP 65
Změna směru otáčení přes externí vstup
Změna směru otáčení z panelu X

Rozměrový výkres
X550

PDF

4T0110

X550

Datový list
X550

PDF

4T0110

X550

Prezentační katalog
měničů

PDF

4T0110

X550

Užívatelský manuál
X550

PDF

4T0110

X550
