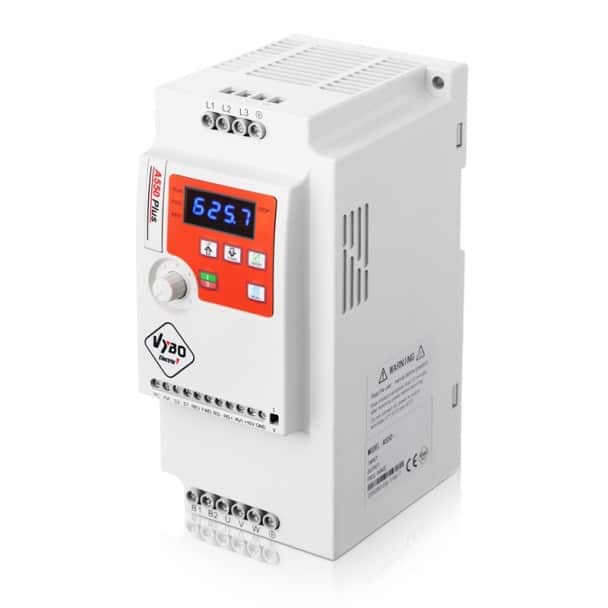

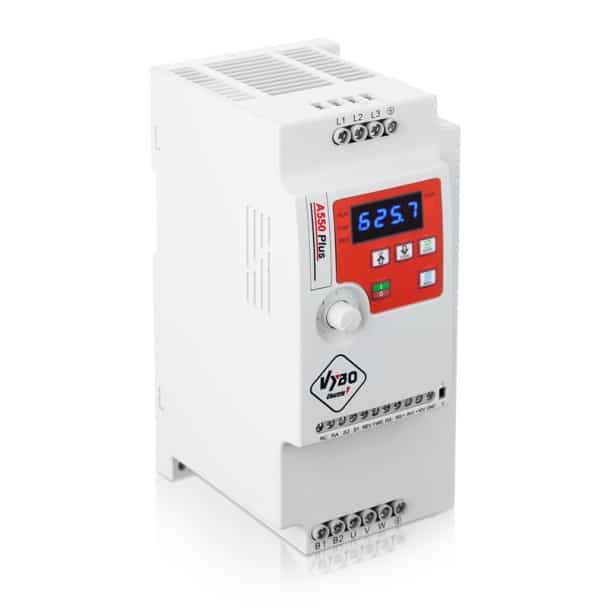

Typ: A550 Plus 2S0075, 7,5 kW
| Všeobecná data | |
| Typ | A550 Plus 2S0075 |
| Velikost | D |
| Elektrická data | |
| Jmenovitý výkon | 7,5 kW |
| Maximální vstupní proud | 53 A |
| Jmenovitý výstupní proud | 32 A |
| Doporučený výkon motoru | 7,5 kW |
| Napájecí napětí 50/60 Hz | 1 x 230 V |
| Výstupní napětí | 0 – 230 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 60 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 25 mm² |
| Približné výkonové ztráty | 380 W |
| Požadovaný průtok chladicího vzduchu | 110 m³/hod |
| Indukčnost AC reaktoru | 0,35 mH |
| Indukčnost DC reaktoru | 0,4 mH |
| Utahovací moment | 4 až 6 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 1 kW |
| Hodnota odporu | 22 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 7,5 kW |
Dlouhý popis produktu
Silný jednofázový měnič pro náročnější provozy
A550 Plus 2S0075 patří mezi modely určené pro výkonnější průmyslové aplikace, kde je potřeba udržet pohon stabilní i při vyšším zatížení. Napájení 1 x 230 V AC doplňuje třífázový výstup 3 x 0 – 230 V AC, přičemž měnič zvládá jmenovitý výkon 7,5 kW a přetížitelnost 150 % / 60 s.
Brzdění a dynamika pod kontrolou
Model je vybaven integrovanou brzdnou jednotkou, která rozšiřuje jeho využití v technologiích s častými změnami rychlosti nebo s potřebou jistějšího zpomalování. Výkon rezistoru je 1 kW, hodnota odporu 22 Ω a doporučený výkon měniče 7,5 kW. Tato kombinace je praktická všude tam, kde se požaduje stabilní chování i při dynamičtějším pracovním cyklu.
Výbava pro řízení rozsáhlejších systémů
Nechybí V/F řízení, PID regulátor, PLC funkce, analogový vstup, digitální vstupy a reléový výstup. Rozhraní RS485 MODBUS RTU zjednodušuje propojení s nadřazenou automatizací a umožňuje pohodlné nastavení i dohled nad provozem.
Určen pro zařízení s vyšší setrvačností i výkonovou náročností
Tento frekvenční měnič se hodí pro výkonnější dopravníky, ventilátory větších jednotek, čerpací technologie, manipulační systémy, míchací linky, navíjecí a odvíjecí mechanismy, balicí stroje, odsávací zařízení, servisní pracoviště, výrobní celky i technologie s pravidelnou změnou rychlosti. Díky vyšší výkonové rezervě pomáhá udržovat chod jistý a předvídatelný i v náročnějších podmínkách.
Rozměry a chlazení odpovídající výkonové třídě
Model patří do velikosti D a má rozměry 151 x 332 x 165,5 mm. Přibližné výkonové ztráty jsou 380 W, požadovaný průtok chladicího vzduchu dosahuje 110 m³/hod a indukčnost AC reaktoru je 0,35 mH. Krytí IP20 je určeno pro rozvaděčovou montáž ve vnitřním prostředí.
