Frekvenční měnič 500kW V800-4T5000P


ModelV800-4T5000P
Výkon500 kW
Max. jmenovitý vstupní proud835A
Jmenovitý výstupní proud860 A
Vstupní napětí 50/60Hz3 fáze 400 V
Průřez nap. kabelu2×240 mm²
Jistič1250 A
Vstupní stykač1000 A

Popis

Frekvenční měnič 500kW V800-4T5000P

Série frekvenčních měničů V800 se vyrábí v maximální možné kvalitě. Jsou kompatibilní s vektorovým řízením. Disponují těmi nejnáročnějšími funkcemi a díky tomu jsou zárukou profesionálního provozu. Speciální software a množství funkcí zajišťuje bezproblémový provoz i v těch nejtvrdších podmínkách v každém typu průmyslu. Frekvenční měniče řady V800 jsou předprogramované aby se daly hned používat. Skutečně je stačí jen zapojit do elektrické sítě. Byly vyvinuty tak, aby se daly ovládat externě digitálně i analogově. Nebo je můžete ovládat přímo z panelu. Najdou své využití v těch nejsložitějších aplikacích a vyniknou při velmi vysoké přetížitelnosti.

Frekvenční měnič V800 – využití v průmyslu

  • potraviny
  • keramika
  • frézy
  • stroje na potápění
  • čerpadla
  • vzduchotechnika
  • textil
  • brusky
  • odstředivé stroje
  • elektrické převodovky
  • řezací stroje

Frekvenční měnič V800 – funkce

  • Napájení měniče frekvence jednofázovým napětím 3 x 400 V AC
  • V 800 pracuje s nosnou frekvencí 1 až 16 kHz
  • Zabudovaný EMC filtr
  • Řídící režim měniče frekvence je SFVC vektorový s otevřeným okruhem, nebo V/F řízení
  • Výstupní frekvence měniče 0,01 až 3200 Hz
  • Odnímatelný panel s možností externí instalace do 50 m (kabelem)
  • Standardní funkce AVR, JOG, časovače, ochrany
  • Bezpečnostní funkce EMS okamžitého zastavení
  • V 800 disponuje 6 digitálními vstupy, z toho 1 vysokorychlostní pulzní 100 kHz; 2 analogové vstupy 0-10 V a 4-20 mA.
  • Komunikační rozhraní MODBUS RTU
  • V 800 mají standardně zabudovanou brzdovou jednotku, PID, PLC
  • Standardy EN / IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí; EN / IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí
  • Výstupy jsou 1 digitální, 1 analogový a 1 reléový
  • Funkce připojení PTC ochrany nebo termokontaktu elektromotoru
  • Fyzické rozhraní RS 485 MODBUS sériově zabudované





Specifikace produktu

Položka VECTOR V800
Řídící režimV / F skalární řízení
SFVC vektorové s otevřeným okruhem
Maximální frekvenceSFVC vektorové řízení: 0 – 320 Hz
V / F skalární řízení: 0 – 3200 Hz
Nosná frekvence1-16 kHz
Nosná frekvence se automaticky nastaví na základě charakteristiky zatížení.
Rozlišení vstupní frekvenceDigitální nastavení 0.01 Hz
Analogové nastavení: maximální frekvence x 0.025%
Počáteční točivý momentG typ: 0.5 Hz / 150% (SVFC)
P typ: 0.5 Hz / 100%
Rozsah rychlosti1: 100 (SFVC)
Stabilita rychlosti± 0.5% (SFVC)
Přesnost řízení točivého momentu± 5% (SFVC)
Velikost přetíženíG typ: 60s pro 150% jmenovitého proudu, 3s pro 180% jmenovitého proudu
P typ: 60s pro 120% jmenovitého proudu, 3s pro 150% jmenovitého proudu.
Zvýšení točivého momentuFixní zvýšení točivého momentu
Uživatelské zvýšení 0.1% -30.0%
EMC filtrIntegrovaný s označením “C1” třídy C1.
Bez označení třídy C2.
V / F křivkaPřímky V / F křivka
Vícebodová V / F křivka
N-napěťová V / F křivka (násobek 1.2-napětí, 1.4- napětí, 1.6- napětí, 1.8- napětí, upravená)
V / F separaceDva typy: úplná separace; poloviční separace
Režimy rampyRovná rampa
Rampa typu S-křivka
Čtyři skupiny časů zrychlení / zpomalení s rozsahem 0,0-6500,0 s
DC brzděníFrekvence brzdění: 0,3 Hz až maximální frekvence
Doba brzdění: 0.0-100.0 s
Hodnota proudu při brzdění: 0.0% -100.0%
Řízení v JOG režimu (krokování)JOG frekvenční rozsah: 0.00-50.00 Hz
JOG čas zrychlení / zpomalení: 0.0-6500.0 s
Implem. více přednastavených rychlostíImplementován až 16 rychlostí pomocí jednoduché funkce PLC nebo kombinace koncových stavů X.
Zabudovaný PID regulátorUsnadňuje procesně řízený systém řízení uzavřené smyčky.
Automatická regulace napětí AVRPři změně napájecího napětí může automaticky udržovat konstantní výstupní napětí.
Ovladač přepětí a nadměrného prouduProud a napětí jsou automaticky omezeny během chodu, aby se zabránilo častému vypínání v důsledku přepětí a nadměrného proudu.
Omezení točivého momentu a řízeníMůže automaticky omezit točivý moment a zabránit časté změně nadproudu během chodu.
Bezpečnostní funkce EMS STOPSystém “Emergency STOP”: v nouzových případech zastaví měnič okamžitě, po aktivaci EMS STOP.
Rychlé omezení prouduPomáhá předcházet častým chybám z důvodu nadproudu AC motoru
Vysoký výkonŘízení AC motoru se realizuje technologií řízení proudu vektoru s vysokým výkonem.
Časové řízeníČasový rozsah: 0.0-6500.0 minut
Komunikační protokolRS485 MODBUS RTU
Kanál spouštěcích příkazůPodle panelu, řídících terminálů, port sériové komunikace lze přepínat mnoha způsoby
Zdroj frekvence10 druhů frekvencí, daných digitálním analogovým napětím, analogovým proudem, impulsem, sériovým portem, může být přepínaný mnoha způsoby
Pomocný zdroj frekvence10 druhů frekvencí, může se snadno realizovat mikro nastavení, frekvenční syntetizátor
Vstup a výstupVstupní svorkovnice6 digitálních vstupů, z nichž jeden podporuje až 100 kHz vysokorychlostní impulsní vstup. 2 analogové vstupy, z nichž jeden podporuje pouze 0-10V vstup a druhý podporuje 0-10V nebo 4-20mA vstup.
Výstupní svorkovnice1 digitální výstup
1 reléový výstup,
1 analogová výstupní svorka, s výstupem 0-20mA / 0-10 V
LED displejZobrazuje parametry
Uzamčení tlačítek a výběr funkcíMůže blokovat tlačítka částečně nebo úplně a definovat rozsah funkcí některých tlačítek, aby se zabránilo nesprávné funkci.
Ochranný režimZjišťování zkratu motoru při zapnutí, ochrana proti ztrátě výstupní fáze, ochrana před nadměrným proudem, ochrana proti přepětí, ochrana pod napětím, ochrana proti přehřátí a ochrana proti přetížení.
EMC (kompatibilita)IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
StandardyEN / IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí;
EN / IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí;
Instalace v prostředíUvnitř, vyhněte se přímému slunečnímu záření, soli, prachu, korozivnímu nebo hořlavému plynu, kouře, páře. Odolnost proti chemickým znečištěním třída 3C3 EN / IEC
60721-3-3 .Odolnosť proti znečištění prachem 3S3EN / IEC 60721-3-3.
Nadm. výška.Pod 1000 metrů n.m. (Snižte stupeň zatížení při použití nad 1000 metrů n. M.)
Teplota okolí– 10 ° C ~ 40 ° C (snižte stupeň výkonu pokud teplota okolí mezi 40 ° C a 50 ° C)
VlhkostMéně než 95% relativní vlhkosti, bez kondenzace
IEC 60068-2-3
VibraceMéně než 5,9 m / s2 (0,6 g) IEC 60068-2-6
Teplota skladování– 20 ° C až + 60 ° C

Rozměrové výkresy

Frekvenční měnič 500kW V800 – rozměrový výkres

Fotogalerie

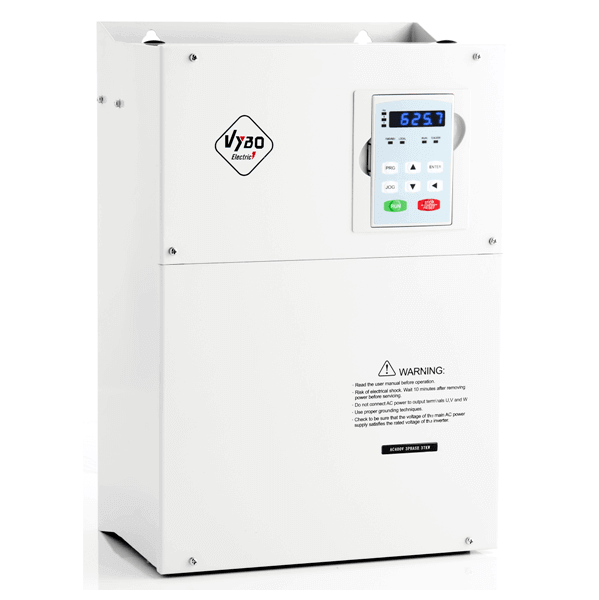

Frekvenční měnič 500kW V800 – fotogalerie
